INSTRUCCIONES DE ENSAMBLAJE

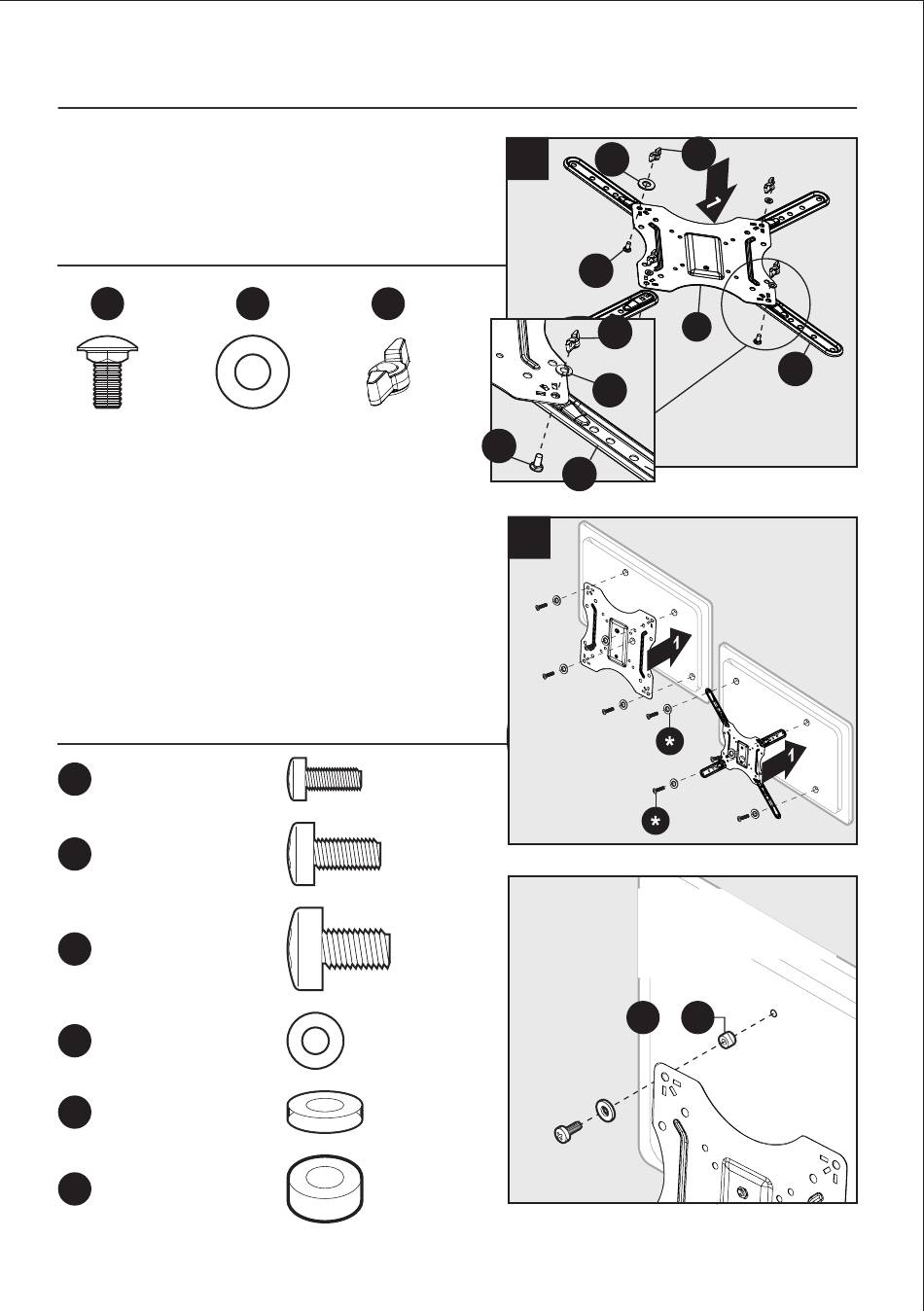

4. Luego, use el perno de cabeza de hongo (GG), la
arandela (HH) y la tuerca de mariposa (II) para ajustar
la placa frontal (C) junto a los brazos de extensión (B).
Utilice solo una mano para apretar la tuerca de
mariposa (II).
Aditamentos utilizados
GG
Pernos de cabeza
Arandelas M6
de hongo
M6x12 mm
Cant. 4
5a. Para el panel plano con parte posterior plana:
fije la placa frontal (C) con cuatro arandelas (*) y
cuatro tornillos (*).
*Nota: la placa frontal (C) se puede fijar a tornillos
M4x12 (LL), M6x12 (MM) o M8x20 (NN), según su
televisor. Solo se utilizan arandelas (RR) para los
tornillos M4 y M6.
Aditamentos utilizados
LL Tornillos M4x12
MM Tornillos M6x12
Tornillos M8x20
NN
RR Arandela de 5 mm
Espaciador de 2.5 mm
TT
Espaciador de 10 mm
UU
HH II
Tuercas de
Cant. 4 mariposa M6
Cant. 4
4
HH
GG
HH
GG
B
5a
x4
x4
Consejo: también se puede utilizar
espaciadores de 2.5 mm (TT) o de
x4
10 mm (UU).
x4
x4
x4
25
II
C
II
Sin brazo
Con brazo.
TT o UU
B
