INSTRUCCIONES DE ENSAMBLAJE

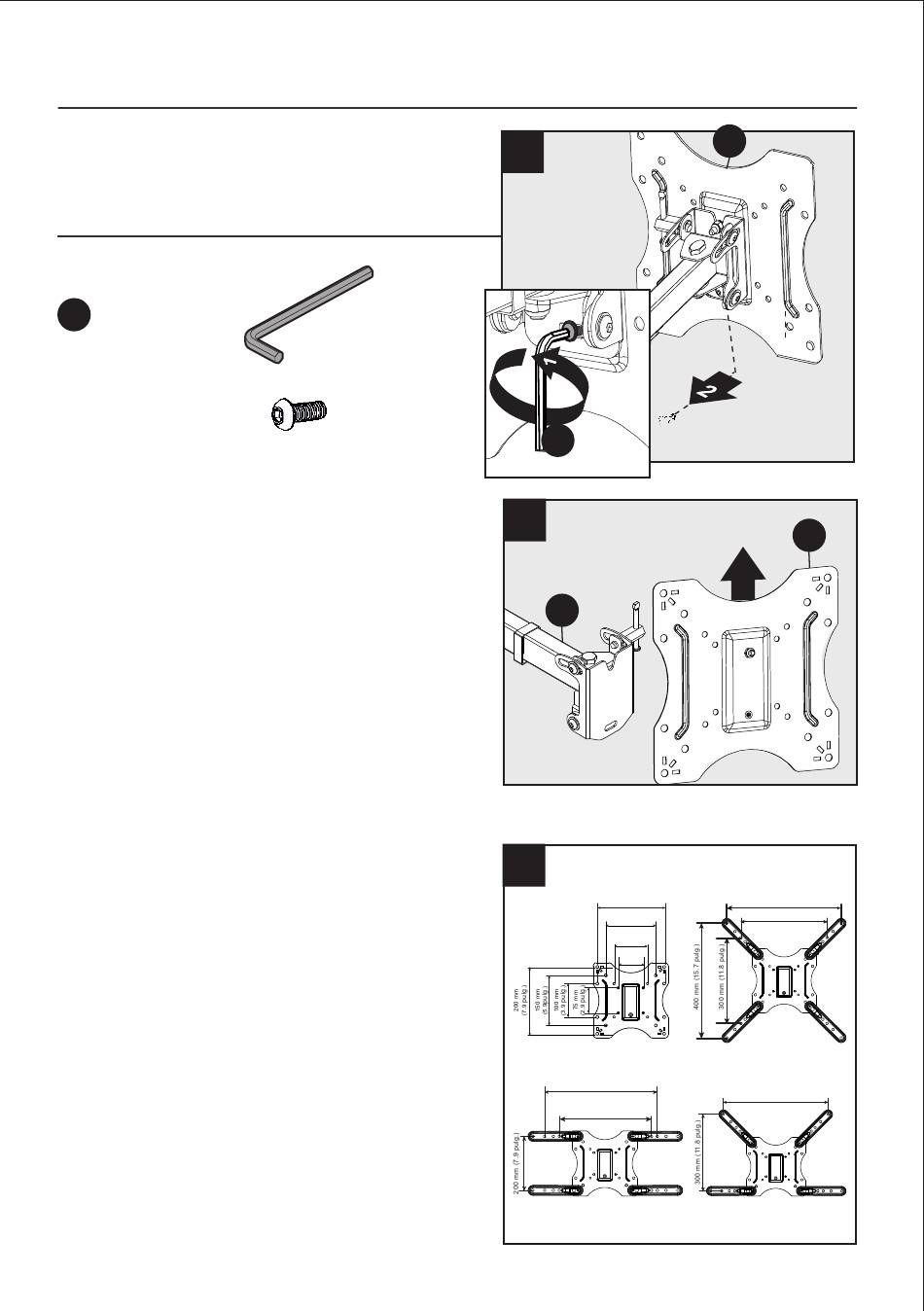

1. Retire un tornillo Allen con una llave Allen (FF) como
se muestra y guarde el tornillo Allen para su uso
posterior. Separe la placa frontal (C) del ensamble de
la placa de pared (A).

Aditamentos utilizados

Llave Allen
FF
Tornillo Allen retirado
2. Retire la placa frontal (C) del ensamble de la placa
de pared (A).
3. Determine la configuración de montaje que utilizará
según el patrón de orificios de montaje de la parte
posterior de un televisor de pantalla plana
(no incluido).
1
X1
X1
FF
2
A
3
(7.9
(5.9
(3.9
(2.9
400 mm (15.7 pulg.)
300 mm (11.8 pulg.)
24
C
200 mm
pulg .) 400 mm (15.7 pulg.)
150 mm
pulg .)
300 mm (11.8 pulg.)
100 mm
pulg .)
75 mm
pulg
.)
400 mm (15.7 pulg.)
C
