Fijar El Tubo Óptico Al Soporte; Fijación Del Localizador; Fijación Del Prisma De Diagonal Yel Ocular; Alineación Del Localizador - Meade Starpro Az 70 Manual De Instrucciones

(11 y 12) al soporte como se indica en
la Fig. 3. Los cables se fijan en posición
4
apretando firmemente los tornillos
situados en los extremos de conexión
de cada cable.
FIJAR EL TUBO ÓPTICO AL SOPORTE
El tubo óptico captura la luz distante y la
focaliza en el ocular. Se fija al soporte con el
mando de fijación del tubo óptico (24) y el raíl
de montaje de mariposa (6).

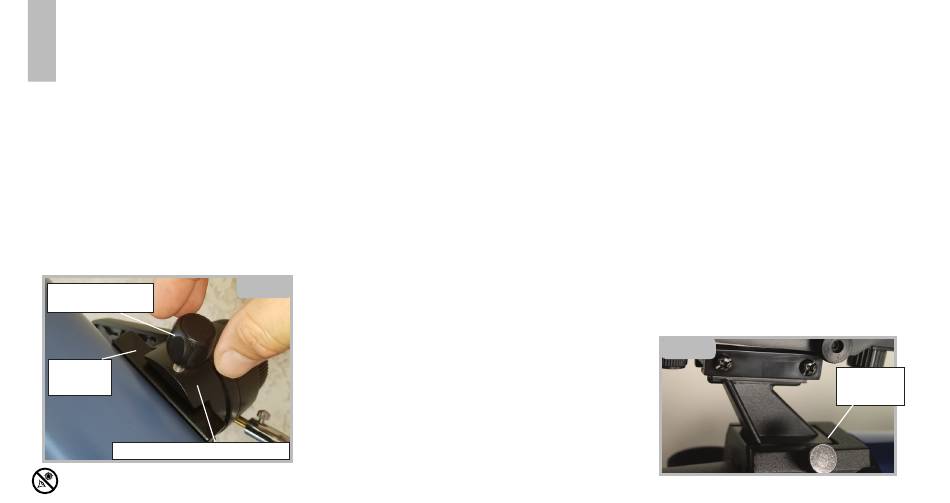

1. Para unir el tubo óptico, ubique en primer
lugar el raíl de montaje enlazado (6) (fig. 4).
2. Usando la perilla de fijación del tubo óptico
(24), coloque el receptor de enlace en su
punto intermedio.
Adjunto archivo
mando (24)
Encajar
Carril (6)
Receptor de cola de milano
Mirar al Sol o cerca de él provocará daños irreversibles a sus ojos. No apunte este telescopio a ni cerca del Sol.
No mire por el telescopio mientras se mueve.
3. Gire el mando de fijación del tubo óptico
(24) hacia la izquierda hasta que quede
firme.
4. Para sacar el tubo óptico, aguante
primero el tubo óptico con una mano. A
continuación, gire la perilla de fijación (24)
en el sentido de las agujas del reloj hasta
que el montaje del tubo óptico se suelte
del conjunto. Ahora deslice el montaje
hasta sacarlo del receptor de enlace.
FIJACIÓN DEL LOCALIZADOR
Un ocular (1) tiene un campo de visión
limitado. El localizador incluido (2) tiene un
campo de visión más amplio y un punto rojo
para facilitar más la localización del objeto
de observación. El localizador de punto rojo
también incluye un soporte de mariposa fácil
Fig. 4
de instalar.
1. Para instalar el localizador de punto
rojo, deslice el soporte del localizador en el
adaptador de mariposa
2. A continuación, fije el localizador en
posición con el mando de bloqueo.
Nota: El visor del StarPro ™ AZ de 70 mm
se une al montaje usando dos tuercas de
ensamblaje. Extraiga las tuercas, instale el
visor y, a continuación, reinstale y tense las
tuercas hasta lograr un ajuste firme.
FIJACIÓN DEL PRISMA DE DIAGONAL Y
EL OCULAR
El prisma de diagonal de enderezado de
imagen refleja la luz del tubo óptico a una
posición de observación más cómoda.
También corrige la orientación de la imagen
de forma que quede recta y correctamente
colocada horizontalmente.
1. Para instalarlo, deslice el prisma de
diagonal (13) en el tubo del enfoque (15).
2. Apriete el tornillo del tubo para fijar
firmemente el prisma de diagonal (15).
3. Deslice el ocular MA 26mm (1) en el espejo
de diagonal.
4. Apriete el tornillo del prisma de diagonal
para fijar firmemente el ocular.
ALINEACIÓN DEL LOCALIZADOR
Realice la primera parte de este
procedimiento de día, y el último paso de
(Fig 5).
Fig. 5
Mando de
bloqueo
