Le tube optique permet de capturer les
sources lumineuses éloignées qui sont
4
ensuite focalisées dans l'oculaire. Il
s'attache à la monture à l'aide de la molette
d'attache du tube optique (24) et du rail en queue
d'arronde (6).

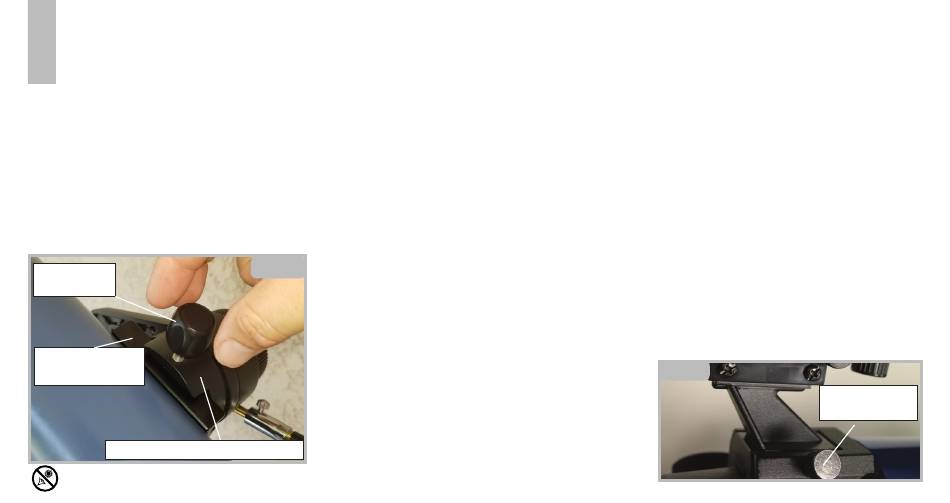

1. Pour fixer le tube optique, localiser d'abord la
rail de support en queue d'aronde(6) (Fig 4).
2. À l'aide du bouton de fixation du tube optique
(24), placez la queue d'aronde dans le
récepteur pour queue d'aronde à mi-chemin.
3. Vissez la molette d'attache (24) dans le sens
inverse des aiguilles d'une montre jusqu'à la
serrer fermement.
4. Pour désinstaller le tube optique, tenez-le
Attachement
bouton (24)
Queue d'aronde
Rail (6)
Récepteur à queue d'aronde
Observer à proximité ou directement vers le soleil causera des lésions oculaires immédiates et irréversibles. Ne pas pointer le télescope
directement vers ou à proximité du soleil. Ne pas observer dans le télescope sur sa course.
d'une main. Ensuite, faites tourner le bouton
de fixation (24) en sens horaire jusqu'à ce
que l'OTA se détache du point d'encrage.
Faites maintenant glisser l'OTA hors du
récepteur pour queue d'aronde.
ATTACHER LE VISEUR
Un oculaire (1) offre un champ de vision réduit.
Le viseur fourni (2) est pourvu d'un champ de
vision plus large et d'un réticule point rouge qui
rend la recherche encore plus simple. Le viseur
à point rouge est également facile à attacher
grâce à son port en queue d'arronde.
1. Pour installer le viseur à point rouge, faites
glisser le port du viseur dans l'adaptateur en
queue d'arronde (Fig 5).
Fig. 4
2. Fixez ensuite le viseur en place à l'aide de la
molette unique.
Remarque: Le viseur de 70 mm StarPro AZ
s'attache à l'OTA à l'aide de deux écrous de
montage. Enlever les écrous, installer le viseur
puis serrer les écrous jusqu'à ce qu'ils soient
suffisamment serrés.
ATTACHER LE PRISME DE DIAGONALE ET
L'OCULAIRE
Le prisme de diagonale permet de refléter la
lumière venue du tube optique pour permettre
une observation plus confortable. Il permet
également de corriger l'orientation de l'image de
manière à ce que l'image ne soit pas retournée
verticalement ni horizontalement.
1. Pour installer le prisme de diagonale (13)
dans le barillet du tube de la focale (15).
2. Serrez la vis à main du tube pour fixer le
prisme de diagonale (15).
3. Faites glisser l'oculaire MA 26mm (1) dans le
prisme de diagonale.
4. Serrez la vis à main du tube pour fixer
l'oculaire.
ALIGNER LE VISEUR
Effectuez la première étape de cette procédure
de jour, et la dernière de nuit.
1. Pointez le télescope vers un objet terrestre
simple à identifier, comme par exemple le
haut d'un poteau téléphonique. Regardez
dans l'oculaire installé sur le prisme de
diagonale et tournez la molette de mise au
point (21) jusqu'à ce que l'image soit nette.
Centrez l'objet précisément dans le champ
de vision de l'oculaire.
Fig. 5
Molette de
verrouillage
