FIGURA 1
2
1. Ocular
2. Localizador (ver detalle C)
3. Tornillos de alineación de localizador (2) (ver detalle C)
4. Estructura de tubo óptico
5. Mando de bloqueo horizontal
6. Raíl de montaje de mariposa
7. Patas de trípode
8. Bandeja para accesorios (ver encarte A)
9. Perilla de fijación de la bandeja para accesorios
(ver encarte A)
10. Interruptor de encendido de localizador de punto rojo
(ver detalle C)
11. Mando de control de movimiento lento en azimut
12. Mando de control de movimiento lento en altitud
13. Prisma diagonal de enderezado de imagen de 90
grados
14. Célula de lente de objetivo
15. Conducto y tornillos de enfoque
16. Soporte altazimut
17. Extensión de pata central deslizante ajustable (ver
detalle B)
18. Cerrojo de seguridad para la pata del trípode (ver
encarte B)
19. Protección contra condensación/parasol de lente
20. Tapa de lente anterior (no mostrada)
21. Mando de enfoque
22. Soporte de localizador (ver detalle C)
23. Mando de bloqueo de soporte de localizador
(ver Fig. 5)
24. Mando de fijación de tubo óptico
25. Mando de bloqueo de enfoque

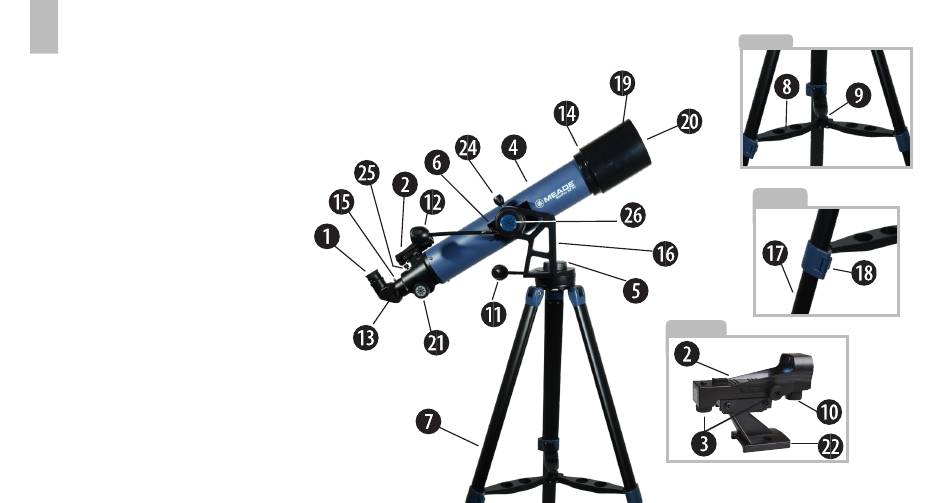

Figura 1: Telescopio refractor altazimut Meade StarPro ™ AZ
Detalle A: Estructura de bandeja de accesorios
Detalle B: Pata de trípode
Detalle C: Estructura de localizador
Detalle A
Detalle B
Detalle C
