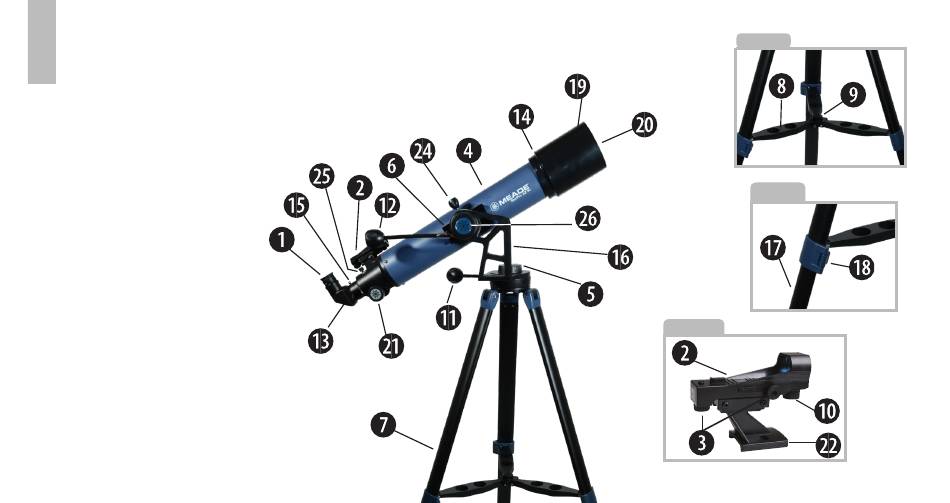

FIGURE 1
2
1. Oculaire
2. Viseur (cadre C)
3. Vis d'alignement du viseur (2) (cadre C)
4. Ensemble du tube optique
5. Molettes de verrouillage horizontal
6. Rail de fixation en queue d'aronde
7. Pieds du trépied
8. Plateau accessoire (voir l'Encadré A)
9. Bouton de verrouillage du plateau accessoire
(voir l'Encadré A)
10. Commutateur du point rouge du viseur
11. Molette de contrôle lent de l'azimuth
12. Molette de contrôle lent de l'altitude
13. Renvoi coudé à prisme 90 degrés
14. Barillet de l'objectif
15. Tube de la focale et vis à main
16. Monture altazimutale
17. Extension centrale de pied pour réglage de la
hauteur (Cadre B)
18. Loquet de verrouillage de la jambe du trépied (voir
l'Encadré B)
19. Cache anti-rosée/masque de lentille
20. Capuchon de la lentille avant (non représenté)
21. Molette de mise au point
22. Port du viseur (cadre C)
23. Molette de verrouillage du port du viseur (voir la
Fig.5)
24. Molette d'attache du tube optique
25. Molette de mise au point
Figure 1: Télescope réfracteur altazimutal Meade StarPro ™ AZ
Cadre A:
Plateau pour accessoires
Cadre B:
Pied du trépied
Cadre C:
Ensemble du viseur
Cadre A
Cadre B
Cadre C
