30 961 INTERFACE

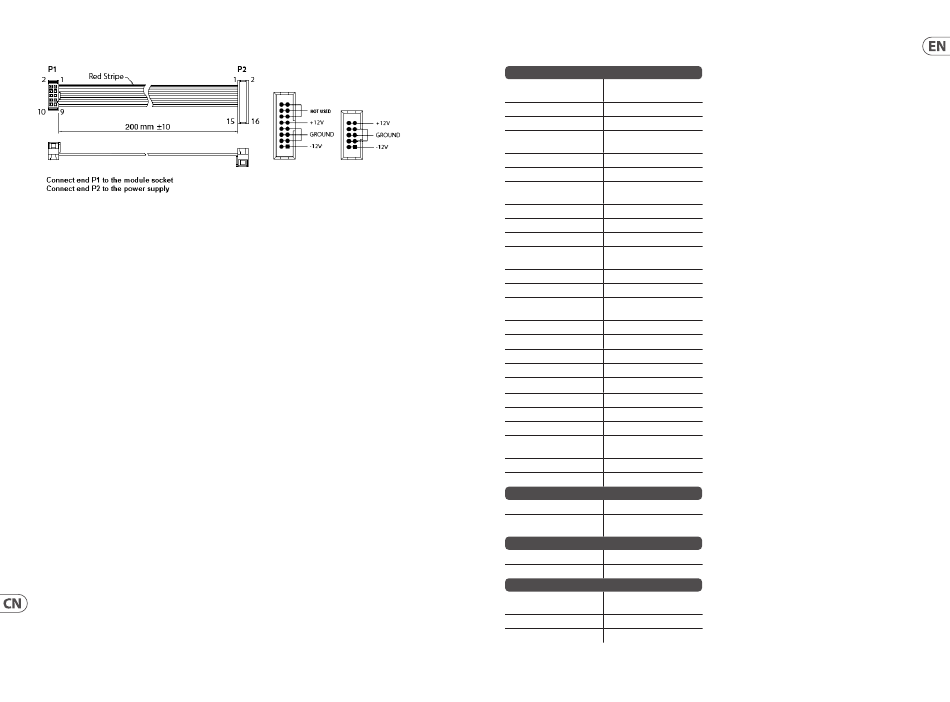

电源连接
961 INTERFACE
模块随附所需的电源线, 用于连接到标准
到模块。 在将模块安装到机架盒中之前, 进行这些连接会更容易。
关闭电源或机架式机箱的电源, 然后断开电源线的连接。
1.
将电源线上的 16 针连接器插入电源或机架盒上的插座。 该连接器具有一个卡舌, 该卡舌将与插槽中
2.
的间隙对齐, 因此不会被错误地插入。 如果电源没有键控插座, 请确保将插针
上的红色条纹对准。
10
3. 将 针接器插入模块背面的插槽中。 连接器具有一个卡舌, 该卡舌将与插座对齐以正确定向。
4. 在牢固连接电源线的两端之后, 您可以将模块安装在盒中并打开电源。
安装
模块随附了必要的螺钉, 用于将其安装在 Eurorack 箱中。 安装前, 请先连接电源线。
根据机架机箱的不同, 可能会有一系列沿机箱长度方向相距 2 HP 的固定孔, 或者是一条允许单个螺
纹板沿机箱长度方向滑动的导轨。 可以自由移动的螺纹板可以精确定位模块, 但是在安装螺钉之前,
应将每个板的位置与模块上的安装孔大致成一定关系。
Eurorack
将模块靠在 导轨上, 以使每个安装孔都与螺纹导轨或螺纹板对齐。 从头开始固定螺丝, 在对
齐时可以对位置进行细微调整。 确定最终位置后, 拧紧螺钉。
Eurorack
电源系统。 请按照以下步骤将电源连接
1 -12 V
（ ） 的方向与电缆
Specifications
Signal Connections
Audio-to-voltage-trigger 1 x circuit
converter
Audio in 1 x 3.5 mm jack, AC coupled
Input impedance > 3 kΩ unbalanced
V-trig out 2 x 3.5 mm parallel jacks,
DC coupled
Output Impedance < 2 kΩ, unbalanced
Maximum output level +5 V
Switch-to-voltage-trigger 2 x circuit (left and right)
converter
S-trig in 1 x 3.5 mm jack, DC coupled
Operation Pull low to trigger
Maximum input level +12 V
V-trig out 2 x 3.5 mm parallel jacks,
DC coupled
Output Impedance < 2 kΩ, unbalanced
Maximum output level +5 V
Voltage-to-switch-trigger
2 x circuit (left and right)
converter
V-trig in A 6 x 3.5 mm jacks, DC coupled
Input Impedance 10 kΩ, unbalanced
Maximum input level +5 V
Minimum level to trigger + 1.5 V
V-trig in B 6 x 3.5 mm jacks, AC coupled
Input Impedance 10 kΩ unbalanced
Maximum input level +5 V
Minimum level to trigger + 1.5 V
S-trig out 1 x 3.5 mm jack,
DC coupled
Operation Active low
Output level 0 V to +12 V pullup resistor
Controls
Sensitivity 1 x rotary knob
Switch-on time 2 x rotary knob
40 ms to 4 s, adjustable
Power
Power supply Eurorack
Current draw 50 mA (+12 V)
Physical
Dimensions 35 x 106 x 129 mm
(1.4 x 4.2 x 5.1")
Rack units 21 HP
Weight 0.22 kg (0.49 lbs)
Quick Start Guide 31
