28 961 INTERFACE

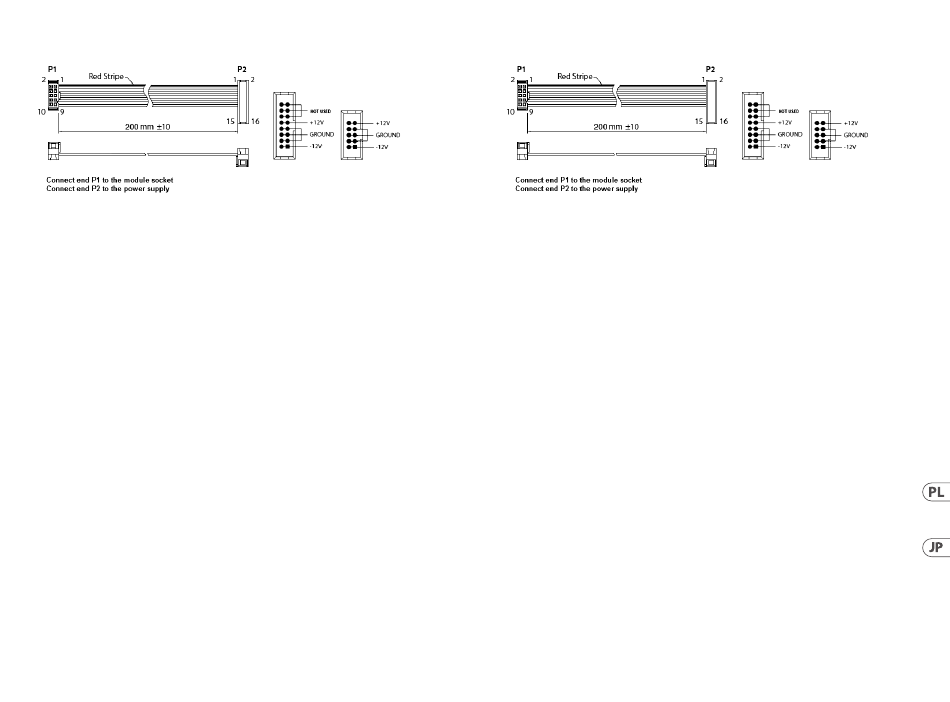

Podłączenie Zasilania
Moduł 961 INTERFACE jest dostarczany z wymaganym kablem zasilającym do podłączenia do standardowego systemu
zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia
przed zamontowaniem modułu w obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu Rack. Złącze ma wypustkę,
która będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma
gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem, aby
zapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej
długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy.
Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być
ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
電源接続
モジュールには、 標準の 電源システムに接続するために必要な電源ケーブルが付
961 INTERFACE Eurorack
属しています｡ 次の手順に従って、 モジュールに電源を接続します。 モジュールをラックケースに取り付
ける前に、 これらの接続を行う方が簡単です。
電源装置またはラックケースの電源を切り、 電源ケーブルを外します。
1.
電源ケーブルの ピンコネクタを電源装置またはラックケースのソケットに挿入します。 コネク
2. 16
タにはソケットの隙間に合うタブが付いているので、 間違って挿入することはできません。 電源
装置にキー付きソケットがない場合は、 必ずピン
ください。
モジュールの背面にあるソケットに ピンコネクタを挿入します。 コネクタには、 正しい方向に
3. 10
向けてソケットと位置合わせするタブがあります。
電源ケーブルの両端をしっかりと取り付けたら、 モジュールをケースに取り付けて電源を入れ
4.
ます｡
インストール
必要なネジは、 ユーロラックケースに取り付けるためのモジュールに含まれています。 取り付ける前に
電源ケーブルを接続してください。
ラックケースによっては、 ケースの長さに沿って 2 HP 間隔で配置された一連の固定穴、 または個々のネ
ジ付きプレートをケースの長さに沿ってスライドできるトラックが存在する場合があります。 自由に動
くネジ付きプレートにより、 モジュールを正確に配置できますが、 ネジを取り付ける前に、 各プレート
をモジュールの取り付け穴とほぼ同じ位置に配置する必要があります。
モジュールをユーロラックレールに押し付けて、 各取り付け穴がネジ付きレールまたはネジ付きプレー
トと揃うようにします。 開始の途中でネジを取り付けます。 これにより、 すべてのネジを揃えながら、
位置を微調整できます｡ 最終位置が決まったら、 ネジを締めます。
Quick Start Guide 29
をケーブルの赤いストライプに向けて
1 (-12 V)
