24 961 INTERFACE
Conexão de Força

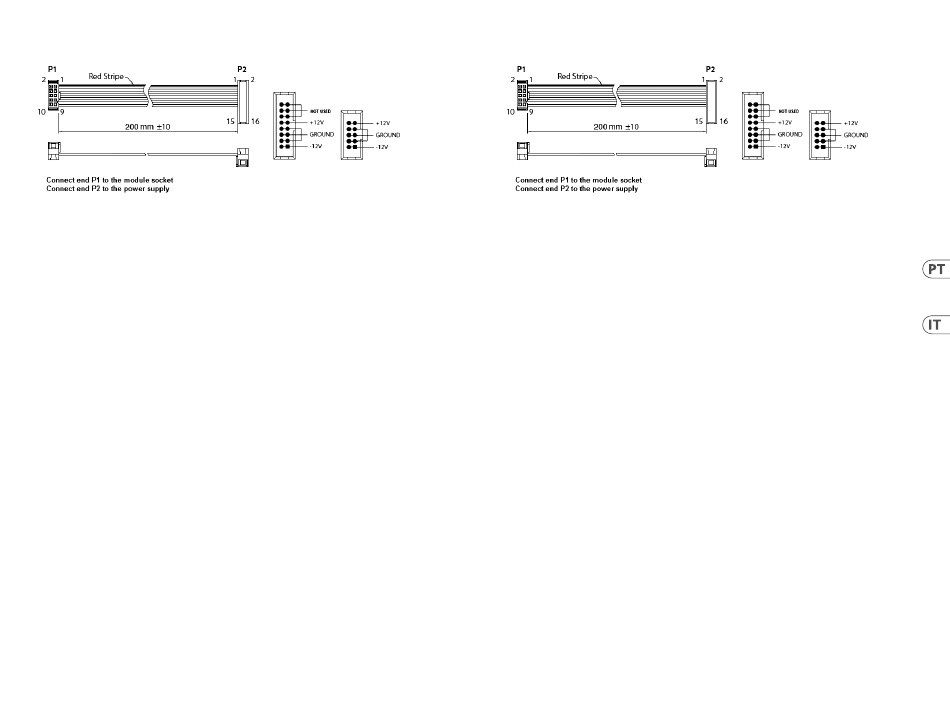

O módulo 961 INTERFACE vem com o cabo de alimentação necessário para conexão a um sistema de fonte de alimentação
Eurorack padrão. Siga estas etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões antes que o
módulo seja montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do
rack. O conector possui uma aba que se alinhará com a lacuna no soquete, de forma que não pode ser inserido
incorretamente. Se a fonte de alimentação não tiver um soquete chaveado, certifique-se de orientar o pino 1 (-12 V)
com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector possui uma guia que se alinha ao
soquete para orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação forem firmemente conectadas, você pode montar o
módulo em um gabinete e ligar a fonte de alimentação.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de
alimentação antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios fixos espaçados de 2 HP ao longo do comprimento da caixa,
ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas
de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em uma relação
aproximada com os orifícios de montagem em seu módulo antes de prender os parafusos.
Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem fiquem alinhados com
um trilho ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no
posicionamento enquanto você os alinha. Depois de estabelecida a posição final, aperte os parafusos.

Connessione di Alimentazione

Il modulo 961 INTERFACE viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di
alimentazione Eurorack standard. Seguire questi passaggi per collegare l'alimentazione al modulo. È più facile effettuare
questi collegamenti prima che il modulo sia stato montato in un case rack.
1. Spegnere l'alimentatore o il case del rack e scollegare il cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull'alimentatore o sulla custodia del rack.
Il connettore ha una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato.
Se l'alimentatore non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa
sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la
presa per un corretto orientamento.
4. Dopo che entrambe le estremità del cavo di alimentazione sono state fissate saldamente, è possibile montare il
modulo in una custodia e accendere l'alimentatore.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione
prima del montaggio.
A seconda del case del rack, potrebbero esserci una serie di fori fissi distanziati di 2 HP l'uno dall'altro lungo la lunghezza
del case, o un binario che consente alle singole piastre filettate di scorrere lungo la lunghezza del case. Le piastre filettate
a movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in
relazione approssimativa con i fori di montaggio nel modulo prima di fissare le viti.
Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida filettata
o una piastra filettata. Attaccare parzialmente le viti per iniziare, il che consentirà piccoli aggiustamenti al posizionamento
mentre le si allineano tutte. Dopo aver stabilito la posizione finale, serrare le viti.
