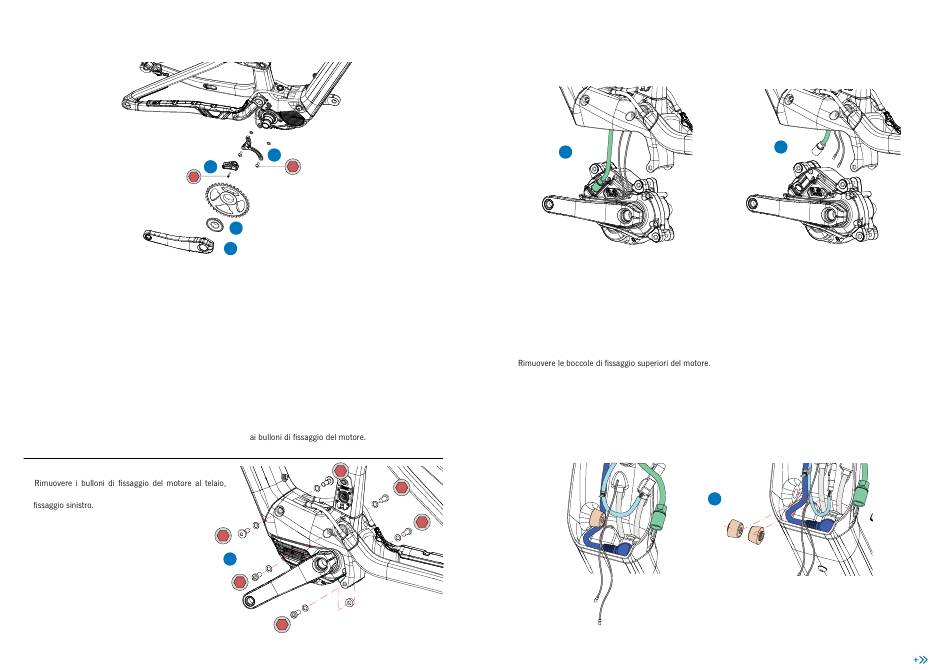

1. Rimuovere la pedivella destra seguendo il metodo con-
sigliato dal produttore.
Pedivelle E-Thirteen Plus EP8:
https://support.ethirteen.com/hc/en-us/arti-
cles/360058908731-Shimano-E-spec-Crank-Manual
Pedivelle Shimano FC-EM900/FC-EM600:
https://si.shimano.com/api/publish/storage/pdf/en/
dm/EP800/DM-EP800-03_ENG.pdf
2. Rimuovere la parte superiore del guidacatena per poter
togliere la corona.
5.
le rondelle e la boccola interna del punto inferiore di
MANUALE TECNICO
4
4
2
3
1
3. Rimuovere la ghiera di bloccaggio Shimano dalla coro-
na. La ghiera si allenta in senso orario.
È necessario che la ruota posteriore e la catena sulla
bicicletta siano installate, per poter bloccare la coro-
na, tenendo la ruota posteriore, e quindi per poterla
allentare.
Utilizzare gli utensili Shimano TL-FC39 e TL-FC33 per
rimuovere la ghiera di bloccaggio della corona e la
corona.
4. Rimuovere il corpo del guidacatena per avere accesso
6
6
5
6
6
B LUE PAP ER R I SE · HYDRO 2022
6
6. Rimuovere delicatamente il motore dal telaio per evita-
re di danneggiare i cavi.
7. Scollegare i cavi della batteria, del sensore di velocità e
del ciclocomputer dal motore.
8.
Per far sì che il motore venga installato nel modo cor-
retto, nell'installarlo nuovamente insieme alle bocco-
le, il cavo della batteria deve essere guidato sopra la
boccola sinistra.
6
6
ORBEA | 85
7
8
