72 | ORBEA

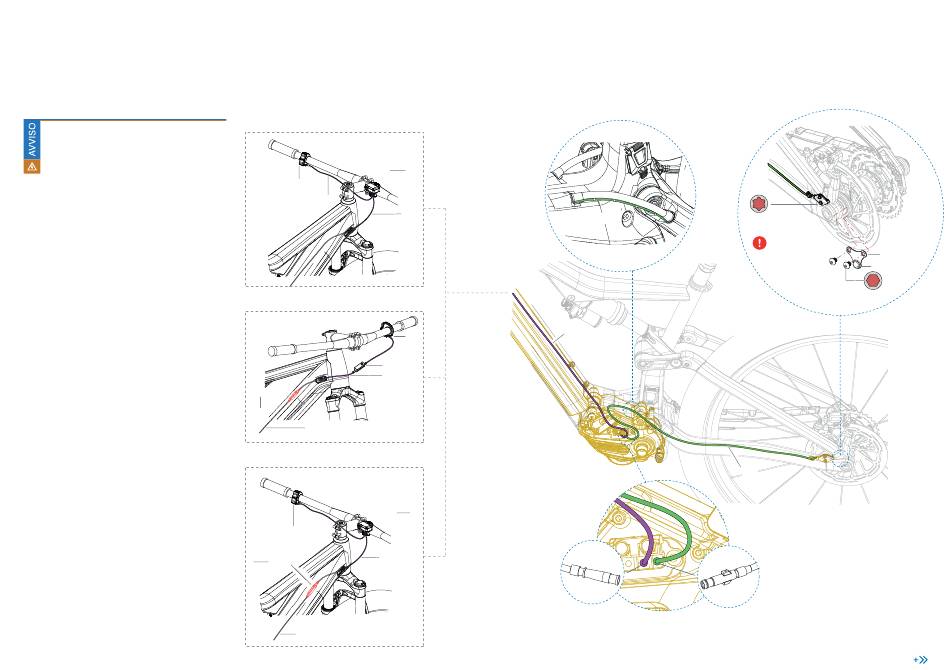

INSTRADAMENTO DEI CAVI
DEI COMPONENTI SHIMANO NEL TELAIO
L'installazione e la sostituzione dei componenti del
sistema elettrico richiedono una conoscenza tecni-
ca avanzata e pertanto potrebbero andare oltre le
capacità della maggior parte degli utenti.
Porta sempre la bicicletta da un rivenditore auto-
rizzato per la diagnosi, la riparazione e l'installazio-
ne dei componenti del sistema elettrico.
I danni ai componenti derivanti da un'installazio-
ne errata possono rendere nulla la garanzia su
di essi.
MANUALE TECNICO
Opzione 1: Ciclocomputer Shimano SC-EM800
SW-EM800-L
SC-EM800 7
9
3
2
Opzione 2: Centralina Shimano EW-EN100
(senza ciclocomputer)
SW-EM7000 L
10
EW-EN100
6
4
EW-AD305
5
2
Opzione 3: Ciclocomputer Shimano SC-E7000
SW-E7000 L
SC-E7000 8
10
4
5 EW-AD305
2
B LUE PAP ER R I SE · HYDRO 2022
2
ORBEA | 73
I T
T10
0.6 N.m
See Centerlock 6-BOLT
Rotor Compatibility
19
Magnet
3
2.5 N.m
11
CONSULTA L'ELENCO DEI COMPONENTI
ALLA FINE DI QUESTO PARAGRAFO
