GTi
Correderas elevables
Montaje cierre elevable
30
3

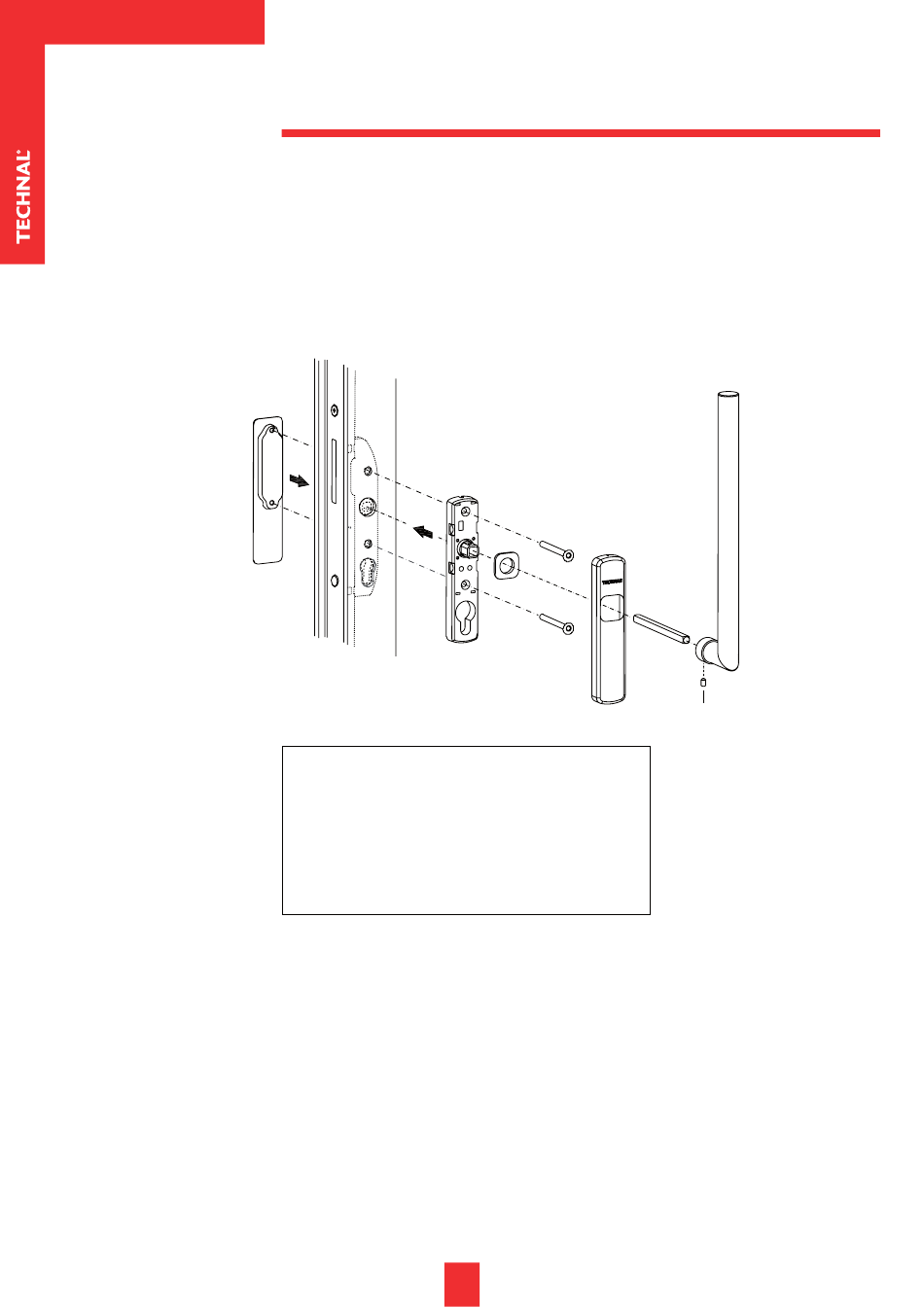

Montaje de la maneta
- Montaje mediante tornillo 4f de M5x100 a 65 mm.
- Insertar roseta 4a en los taladros de la hoja e insertar
el uñero en el mecanizado exterior de la hoja.
- Montar la roseta y el uñero mediante los tornillos 4f
- Colocar la arandela 4b y el embellecedor de la roseta 4c
- Colocar el cuadradillo 10x10 4d en la maneta e instalarla
en la cremona a través de la roseta 4a
- Fijar la maneta 4e al cuadradillo 4d mediante el tornillo 4g
Correderas elevables
4a
4f
4b
4c
46
Correderas elevables
4d
4e
4g
