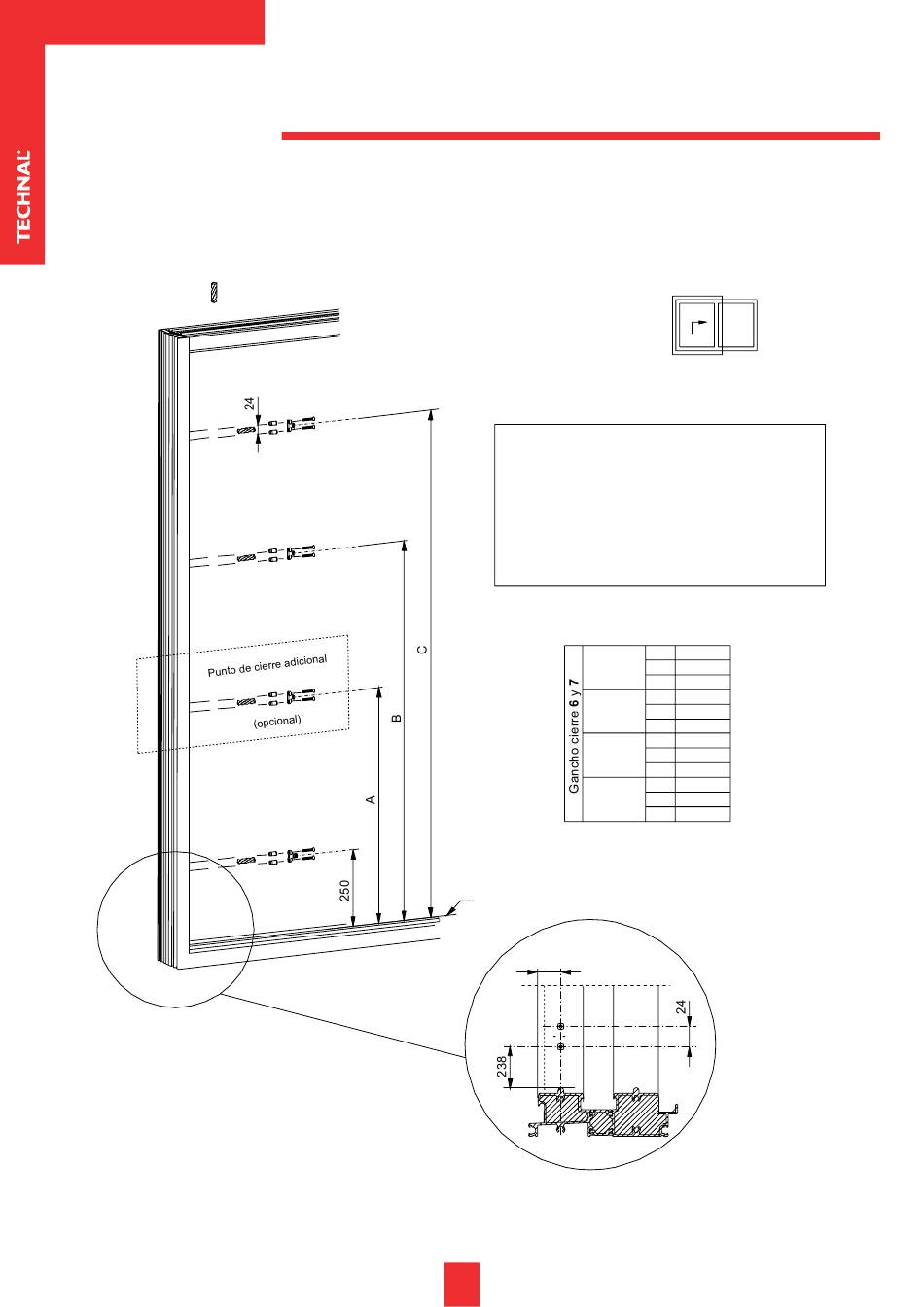

Posicionar gancho de cierre sobre el marco

Ø 7
14
50
14
6
50
50 6
7 14
50
Correderas elevables
Montaje del bulón de cierre para esquema A
- Hacer dos taladros de ∅ 7 mm. sobre los perfiles de
marco.
- Colocar los remaches roscables de M5
- Atornillar los bulones de cierre 6 y 7 sobre el marco
mediante tornillos M5x30
KG819
KG820
KG821
KG822
Parte superior raíl inferior C
40
Correderas elevables
Esquema A
A 600
B
1000
C
A 750
B 1200
C 1600
A 750
B 1200
C
1900
A 750
B 1200
C
2200
