TECHNAL GTI Manual Del Usuario página 43

orrederas elevables
14
14
30
12
14
14
11
Correderas elevables

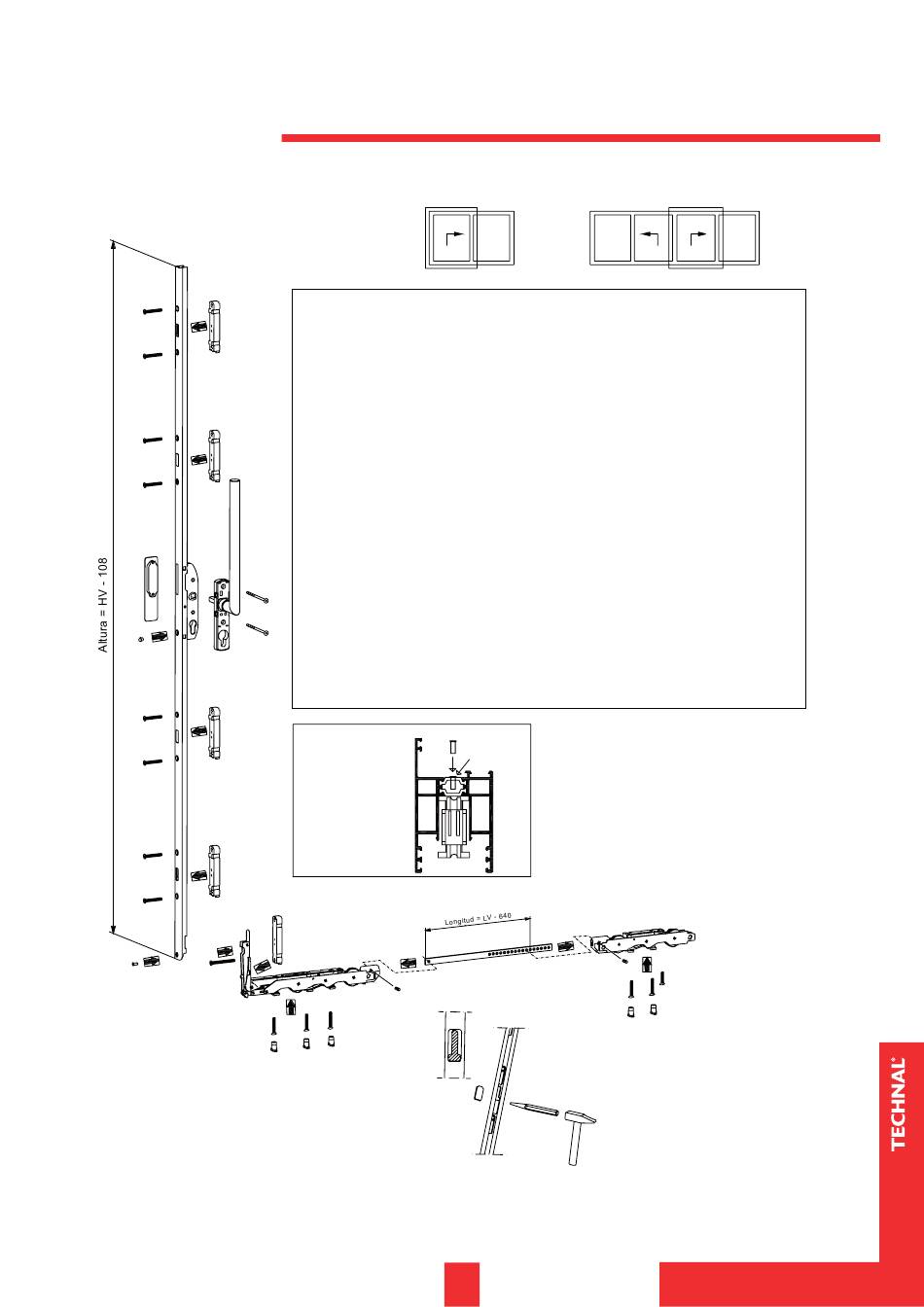

Montaje cierre lateral elevable
8
INSTRUCCIONES DE MONTAJE
A - Taladrar todos los orificios en la hoja y el marco, colocando los remaches roscados.
IMPORTANTE: colocar los remaches de hoja por la parte superior de éste (zona de
acristalamiento) y sellar posteriormente el agujero resultante de la colocación del
remache (ver detalle A).
B - Insertar la barra de unión 5 recortada primero en la pieza de acoplamiento del carro
8
delantero 1 y acoplarlos con el pasador cilíndrico estriado 13.
C - Insertar la barra de unión 5 en la pieza de acoplamiento del carro trasero 2 y fijarlo
igualmente con el pasador cilíndrico estriado 13.
D - Atornillar en su lugar el distanciador de carro 9 y atornillar al carro delantero 1 y al
carro trasero.
E - Clipar el distanciador de cremona 8 en el cajetín de cremona (KG819 - KG820 -
3
KG821 y KG822).
Insertar la cremona en la hoja y acoplar el carro delantero 1 y atornillar. Fijar la
cremona con los tornillos correspondientes.
F - Fijar a la maneta: unir la roseta 4a y el uñero 30 con los tornillos de M5x65. Colocar
la tapa de la maneta 4c.
4
Si es necesario colocar un gancho de cierre adicional y romper el cajetín de cremona
según indica en la figura 1.
8
DETALLE A:
Colocación del remache
roscado M5 en la parte
superior de hoja (zona
acristalamiento).
Sellar posteriormente
por la parte superior,
8
para tapar el agujero
resultante.
9
1
14
31
Correderas elevables
Esquema A
Remache
roscado M5
Sellar
HG801
Rodamiento
5
13
Fig. 1
43
Correderas elevables
Esquema C
2
13
31
GTi
Correderas ele
