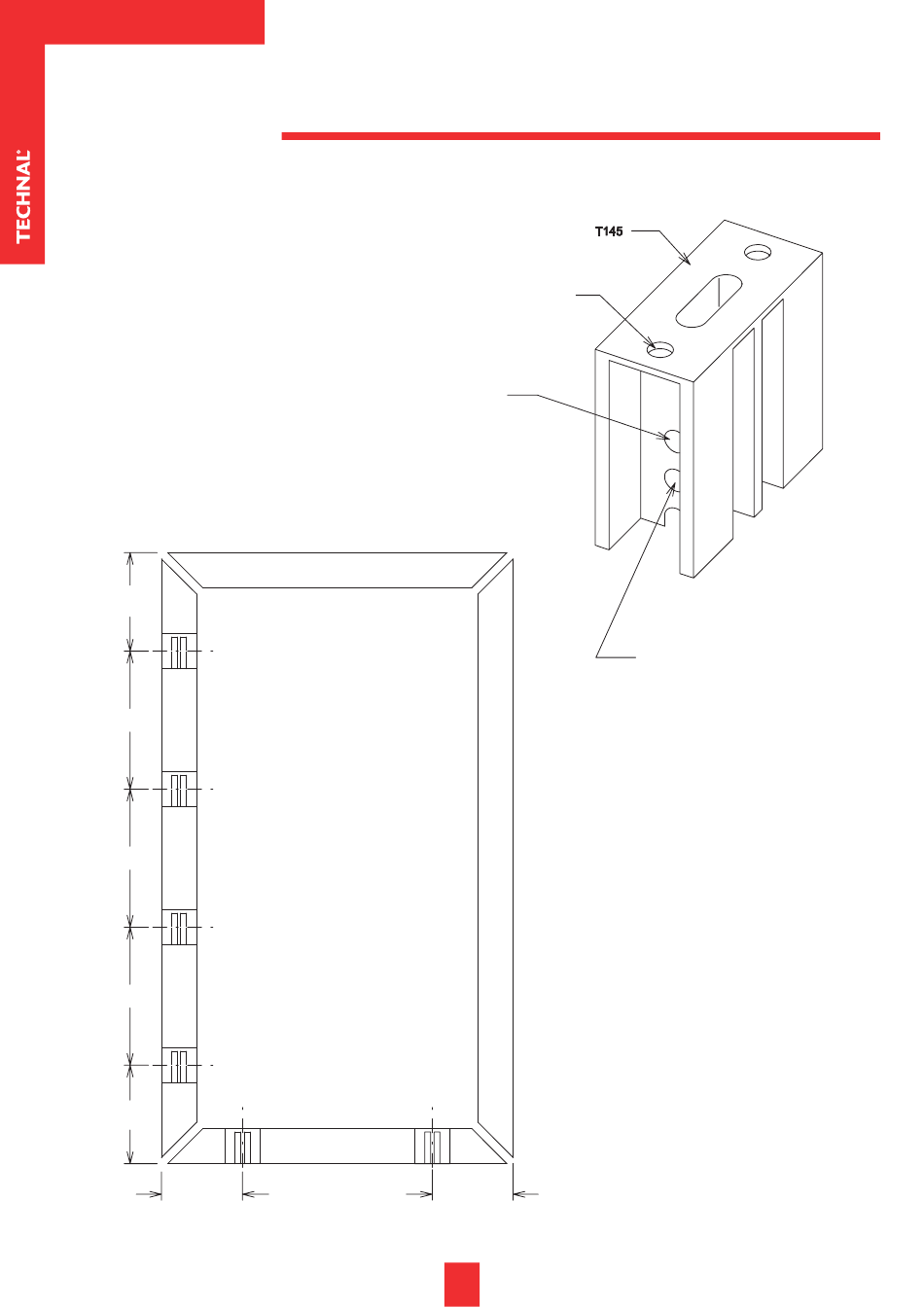

Montaje pieza T145 en la hoja

200
=
=
=
200
150
Fijación de la pieza de bloqueo
la la parte inferior de la hoja
mediante tornillo 1831
Guía tornillo para fijación hoja
a marco lateral mediante
Tronillo 4,8x80 (No Technal)
150
34
Correderas elevables Correderas elevables
Fijación pieza a hoja
lateralmente mediante
Tornillo 4,8x45
(No Technal)
NOTA: Antes de efectuar el taladro
pasante hoja marco se debe
de fijar la pieza T145 en la
parte lateral de la hoja y utilizar
ésta como plantilla.
