Correderas elevables

Posicionar gancho de cierre (4 hojas)

A
B
19
6
21
19
6
21
19
6
21
19
7
21
14

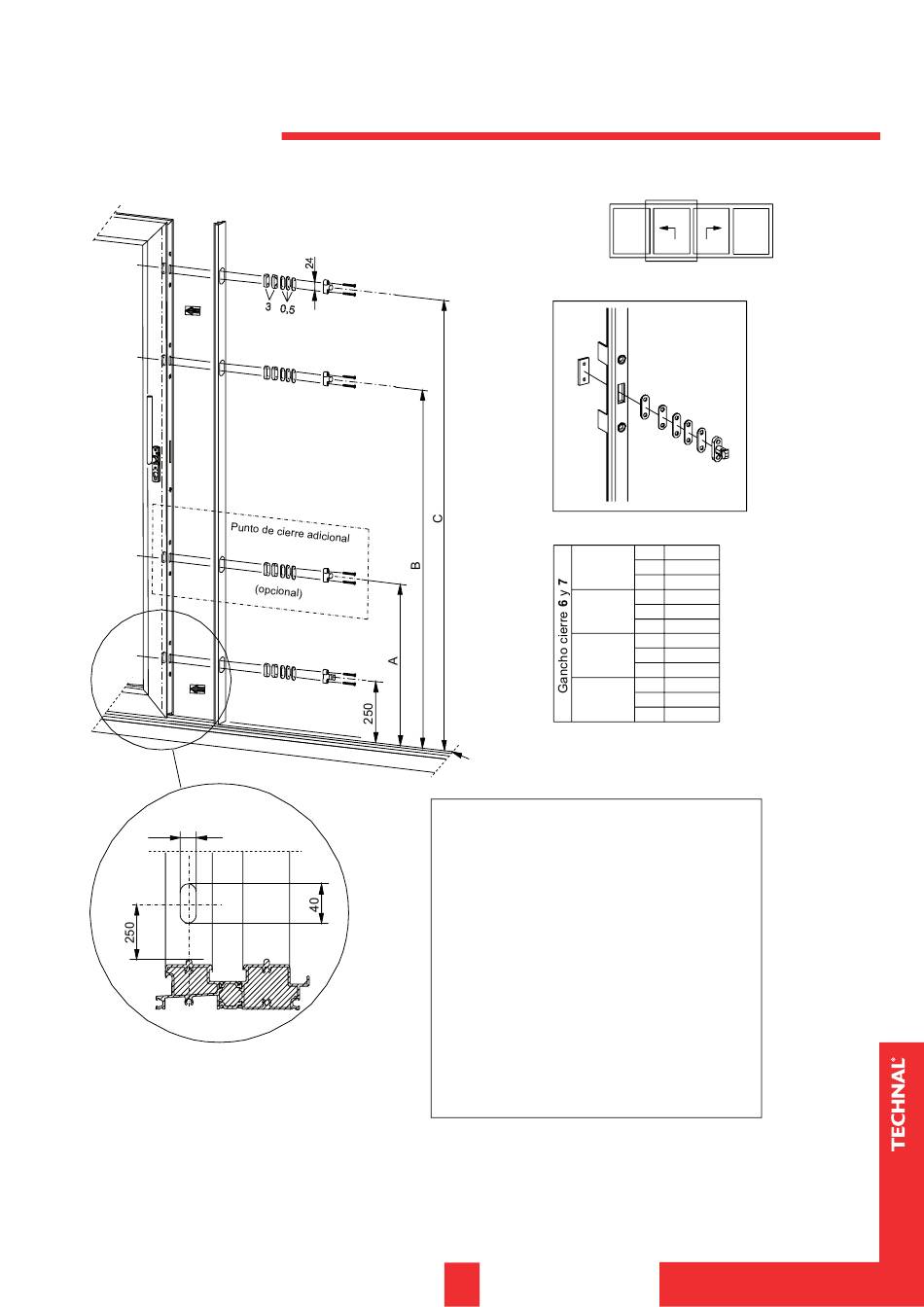

Correderas elevables
Detalle colocación separadores bulón
Parte superior raíl inferior C
Montaje del bulón de cierre para esquema C
A Perfil tapa cremona (corredera 4 hojas)
- Cortar el perfil de tapa cremona (4 hojas) según la
cota HV
- La mecanización del perfil tapa de cremona (fig.1)
El centro de la mecanización debe de coincidir con la
cota marcada en la fig. 2
- Clipar el perfil sobre la hoja
B Colocación de los bulones de cierre
- Fijar sobre el perfil de marco los bulones 6 y 7 con los
separadores 19 mediante los tornillos 21 (M5x40)
Colocar las 3 piezas de espesor 0,5 mm. primero y
las 2 piezas de espesor 3 mm. después.
- Atornillar todas las piezas sobre la pletina roscada 20
colocada en el interior del cajetín de cremona.
41
Correderas elevables
Esquema C
A 600
B
KG819 1000
C
A 750
KG820 B 1200
C
1600
A
750
KG821
B 1200
C
1900
A 750
KG822
B 1200
C 2200
