orrederas elevables Correderas elevables

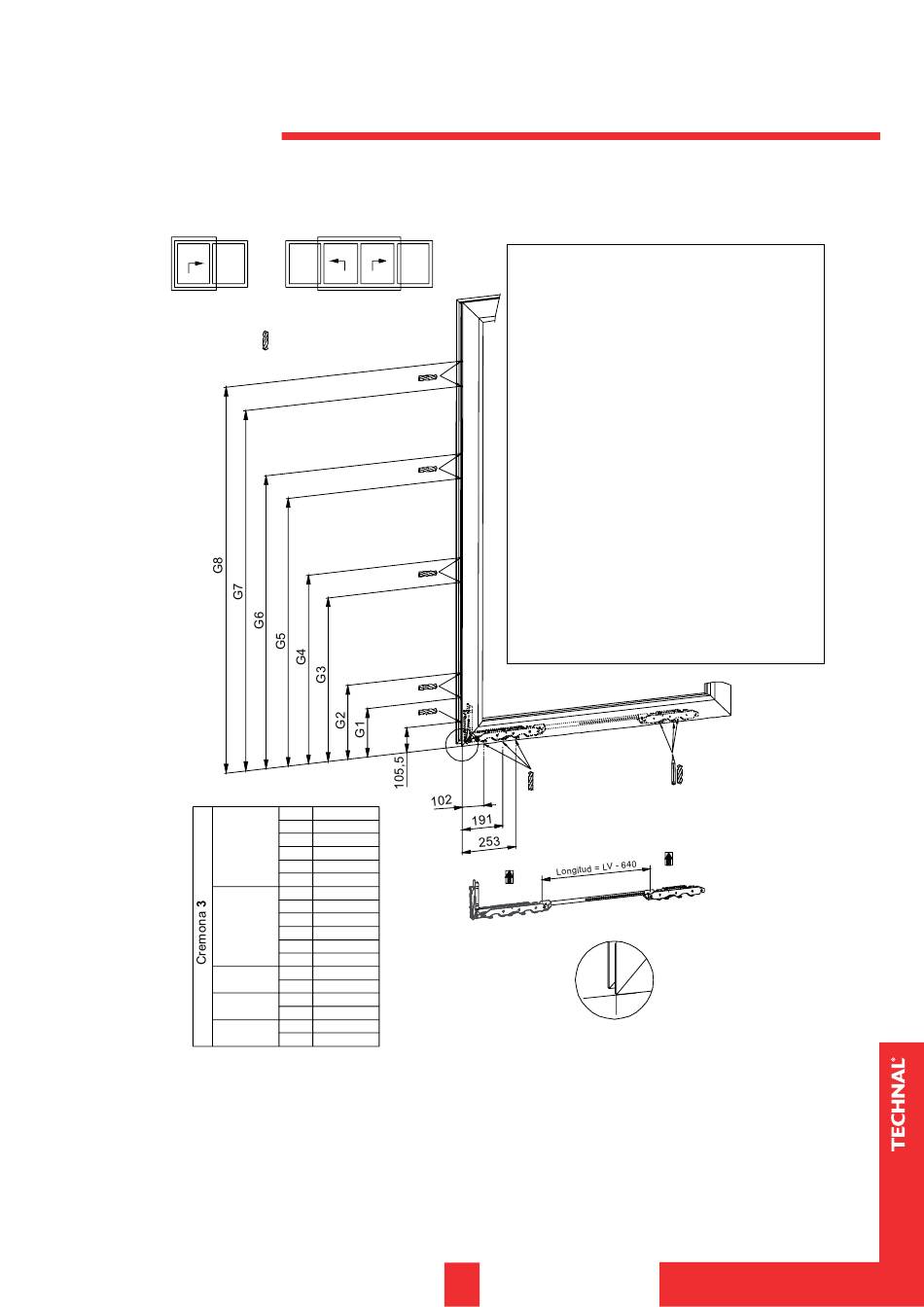

Montaje carro de rodadura

Esquema C
Esquema A
Ø 7
Fig. 2
G1 209,5
G2
G3 559,5
KG819
G4 667,5
959,5
G5
1067,5
G6
G1 209,5
317,5
G2
KG820
G3 709,5
KG821
817,5
G4
KG822
1159,5
G5
1267,5
G6
1559,5
G7
KG820
G8 1667,5
1859,5
G7
KG821
G8 1967,5
2159,5
G7
KG822
2267,5
G8
Correderas elevables
Montaje herraje elevable
Para esquemas A y C, repetir pasos para la
segunda hoja.
A
A - Unión cierre de cremona 3 con carro delantero 1
Marcar los taladros para la fijación del cierre de
cremona 3 y el carro delantero 1 y taladrar con
una broca ∅ 7 mm. Dimensiones límite de hoja
figura 1. Para dimensiones herraje figura 2.
B - Taladros carro trasero 2.
- Cortar la barra de unión rodamiento 5 según la
fórmula LV - 640.
- Fijar el distanciador carro 9 al caro delantero 1
- Unir el carro delantero 1 y el carro trasero 2
mediante la barra de unión rodamiento 5 y el
pasador 13
- Insertar todo el conjunto en la hoja y fijar.
C - Marcar los taladros de los carros
- Marcar los taladros del carro trasero 2 a través
de los mecanizados del carro y retirar.
Mecanizar con una broca de ∅ 7 mm.
Después de mecanizar colocar los nutser 50 para la
fijación del cierre cremona y el carro.
9
1
Fig. 1
45
Correderas elevables
C
B
2
5
GTi
