■ Si può modificare l'altezza dell'unità interna attraverso le
aperture dei 4 pannelli
continuazione).
♦
Agganciare la griglia entrata aria al pannello e quindi connettere i terminali del motore alette e della scatola
componenti elettrici ai corrispondenti terminali dell'unità.
♦
Fissare nuovamente il coperchio installazione:
- fissare il cavo del coperchio scatola comp. elettrici al bullone del coperchio della scatola componenti elettrici (cfr. prima
figura a continuazione);
- premere leggermente il coperchio della scatola componenti elettrici sul pannello (cfr. seconda figura a continuazione).
Cavo coperchio installazione
Tappo a vite

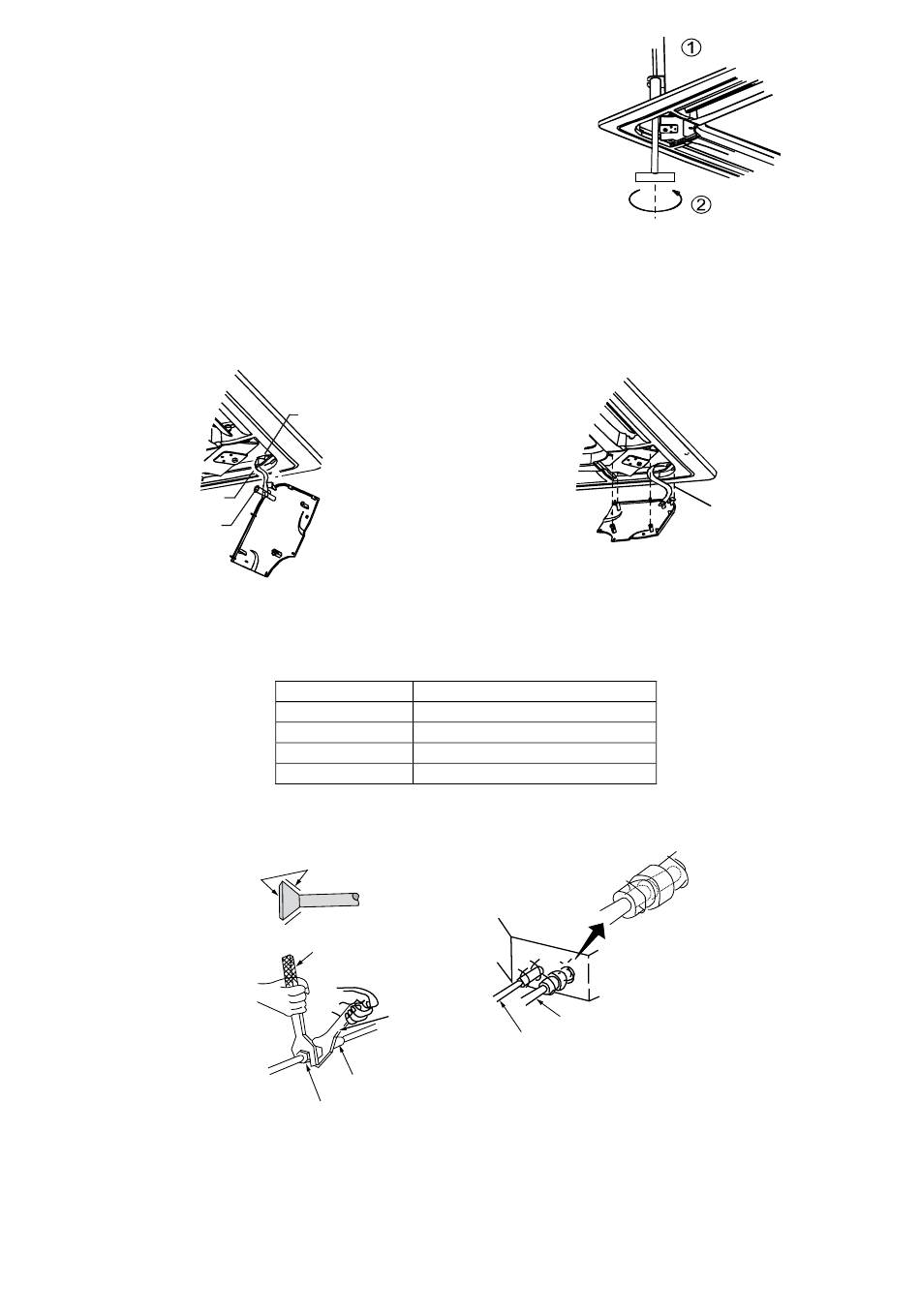

♦ COLLEGAMENTI FRIGORIFERI

Connessione del tubo refrigerante
* Due chiavi dovrebbero essere usati per connettere i tubi.
* Tabelle coppia di torsione.
* Assicurarsi che l'attacco dell'unita interna ed il dado svasato collimino perfettamente, quindi avvitare a mano il dado.
* Una volta che il dado svasato e stato correttamente avvitato a mano usate una chiave per stringerlo.

♦ COLLEGAMENTI ELETTRICI

Nota: collegare l'alimentazione dell'unità interna all'esterna.
• Fare riferimento al circuito elettrico incluso nell'unità, per quanto riguarda i collegamenti elettrici.
• Tutti i collegamenti elettrici devono essere eseguiti da personale qualificato.
• Accertarsi di eseguire la messa a terra.
◊ Come effettuare le connessioni dell'unità e del pannello di controllo.
• Collegamenti (cavo di comunicazione):
angolari (cfr. terza
Distanziatore
metallico
Diametro esterno
Ф6.35
Ф9.52
Ф12.7
Ф16
Rivestire con olio refrigerante la svasatura
Chiave a torsione
Chiave fissa
Giuntura tubaziuone
Dado svasato
figura a
Copia di torsione N.m
15 ~ 16 Nm (153 ~ 163 kgf cm)
25 ~ 26 Nm (255 ~ 265 kgf cm)
35 ~ 36 Nm (357 ~ 367 kgf cm)
45 ~ 47 Nm (459 ~ 480 kgf cm)
Tubo refrigerante
Tubo refrigerante liquido
24
A lle n ta re
d a d o su p e rio re
R e g o la re
d a d o in fe rio re
Far scorrere i 4 cursori
nelle scanalature corrispon-
denti quando si installa il
coperchio.
