20000005211
RV10 control_072017
IKA
®

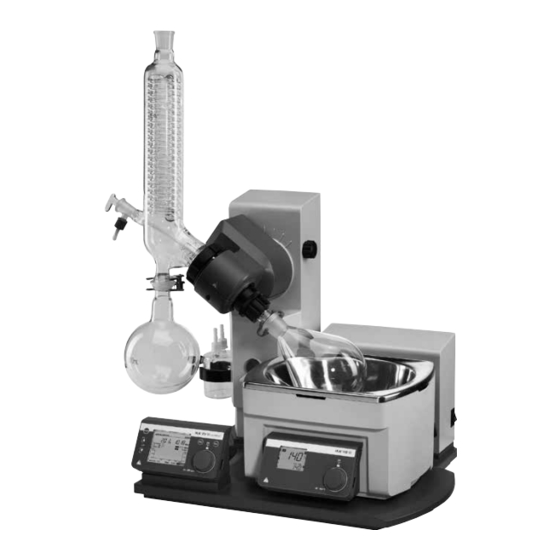

RV 10 control
Betriebsanleitung
Operating instructions
Mode d'emploi
Instrucciones de manejo
使用说明
DE
4
EN
31
FR
58
ES
85
ZH
112

Publicidad

Tabla de contenido
loading

Manuales relacionados para IKA RV 10 control

Resumen de contenidos para IKA RV 10 control

  • Página 1 20000005211 RV10 control_072017 ® RV 10 control Betriebsanleitung Operating instructions Mode d’emploi Instrucciones de manejo 使用说明...

  • Página 2: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2006/42/EG, 2014/35/EU, 2014/30/EU und 2011/65/EU entspricht und mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN 61010-1, -2-051, EN 61326-1, EN 60529 und EN ISO 12100. DECLARATION OF CONFORMITY We declare under our sole responsibility that this product corresponds to the regulations 2006/42/EC, 2014/35/EU, 2014/30/EU and 2011/65/EU and con- forms with the following standards or normative documents: EN 61010-1, -2-051, EN 61326-1, EN 60529 and EN ISO 12100.
  • Página 3 RV 10 Entraînement control Verrerie Support Flacon de Woulfe Pos. Designación HB 10.2 Cubierta protectora HB 10.1 Placa protectora Baño calefactor HB 10 Accionamiento RV 10 control Equipo de vidrio Soporte Botella de Woulfe 序号 名称 HB 10.2 防护罩 HB 10.1 小型防护罩...
  • Página 85 Desempacado Códigos de error Informaciones importantes Datos técnicos Instalación Tabla de disolvente (selección) Accionamiento RV 10 control Garantía Baño calefactor Equipo de vidrio Manguera Indicaciones de seguridad • Utilice la cubierta de protección HB 10.2 o la placa de protección frente a salpi- Para su protección...

  • Página 86: Uso Conforme Al Previsto

    • Aplicación Recuerde que la protección del usuario no podrá garantizarse si el aparato se utiliza con accesorios que no sean los suministrados o recomendados por el fabricante, En combinación con los accesorios correspondientes recomendados por IKA , el ®...

  • Página 87: Informaciones Importantes

    En la destilación automatizada deben tenerse los valores que se indican en el apartado “Datos técnicos”. El rotavapor RV 10 control está equipado de manera predeterminada con un regulador de vacío de dos puntos, así como con una cámara de medición de presión que incluye una válvula de ventilación.

  • Página 88: Instalación

    Instalación Accionamiento RV 10 control  Afloje el dispositivo de apriete para ajustar el ángulo del accionamiento de rota- ción que se encuentra en el lado derecho del elevador girando el tornillo del asa ATENCIÓN: Quite el dispositivo de protección para el transporte (fig. 4a)! (E) en el sentido contrario a las agujas del reloj (si presiona ligeramente el tornillo del asa (E) al tiempo que lo gira, éste puede seguir extrayéndose).
  • Página 89 Ante puesta en servizio - Montaje del junta RV 06.15  Introduzca el tubo de paso de vapor hasta el tope.  Bloquee a continuación este inmovilizador girándolo 60° en el sentido de las  Monte el tubo de paso del vapor(1). agujas del reloj (fig.

  • Página 90: Canto De Coteo

    Montaje del equipo de vidrio Equipo de vidrio Equipo de vidrio RV 10.2 diagonal RV 10.1 vertical RV 10.20 diagonal, recubierto RV 10.10 vertical, recubierto 13 (4x) 12 (4x) Accionamiento de rotación Accionamiento de rotación Pos. Designación Cantidad Cantidad Equipo de vidrio diagonal Equipo de vidrio vertical Matraz de recepción Pinza de fijación NS 29, acero inoxidable...
  • Página 91 Desmontaje del radiador Descripción del refrigerador especial  Utilice la llave poligonal incluida para aflojar la tuerca de racor fija. • RV 10.3 Refrigerador vertical intensivo con pieza de distribución  Afloje la tuerca de racor girándola hacia la izquierda. Refrigerador vertical intensivo realizado con doble revestimiento, lo que permite unas condensaciones especialmente eficaces.
  • Página 92 Vacío Conexión RV 10.4003  Monte una de las válvulas de vacío opcionales RV 10.4001 o RV 10.4002 o RV 10,4003, conforme a su instalación de vacío, en el soporte previsto a tal fin y conecte la manguera de vacío con la válvula (Fig. 15a, b, c). Conexión RV 10.4001 Alimentación bomba...
  • Página 93 Agua  Conecte la manguera de descarga de agua incluida en el volumen de su- ministro insertando la boquilla hasta el tope en el casquillo de conexión  Conecte la entrada de agua a su suministro de agua (Fig. 16a; Fig. 16b con (Fig.
  • Página 94 Representación esquemática de las conexiones; vista posterior  Inserte el cable de conexión de la válvula (válvula RV 10.5001 o RV 10.4001/2, o RV 10.4003) o el cable de conexión (bomba RV 10.4003 control) en el casquillo previsto (fig. 20). RV10.4003 Pump control RV10.5001...
  • Página 95 ® Fig. 23 Instalación Una vez que el RV 10 control se conecta con el PC a través del cable de datos USB, comunica al sistema operativo Windows el controlador de dispositivo que se necesita: - el controlador se carga, - el controlador aún no está...
  • Página 96 Abreviaciones utilizadas: Parámetros de numeración (número entero) Temperatura de la placa calefactora Temperatura de seguridad de la placa calefactora Velocidad Tiempo de intervalo (1-99 Sekunden, 1 <= m >=99) Temporizados (1-199 Minuten, 1 <= m >=199) Posición del elevador arriba (OUT_SP_62 1-> drive lift up) Posición del elevador abajo (OUT_SP_62 1->...

  • Página 97: Puesta En Servicio

    Puesta en servicio Información general sobre la guía de menús Descripción del funcionamiento (estado en el momento de la entrega) Selección de menús Configuración de fábrica  Seleccione el elemento de menú deseado girando el mando giratorio Los valores que se muestran a continuación corresponden el estado en el o el botón pulsador hacia la izquierda/derecha.
  • Página 98 Configurar destilación Configurar vacío  Seleccione el elemento de menú deseado girando el mando giratorio  Seleccione el elemento de menú deseado girando el mando giratorio o el botón pulsador hacia la derecha/izquierda. o el botón pulsador hacia la derecha/izquierda. ...
  • Página 99 Configurar accionamiento Configuración del baño  Seleccione el elemento de menú deseado girando el mando giratorio  Seleccione el elemento de menú deseado girando el mando giratorio o el botón pulsador hacia la derecha/izquierda. o el botón pulsador hacia la derecha/izquierda. ...
  • Página 100 Servicio técnico  Llene un recipiente de vidrio (de aprox. 500 ml) con agua a temperatura ambiente. Sumerja los dos sensores por completo en el agua; véase fig. 27. Fig.27  Seleccione el elemento de menú deseado girando el mando giratorio ...
  • Página 101 Menú “Modo manual” Almacenamiento del proceso de destilación como procedimiento después de finalizar la destilación  Seleccione el elemento “Guardar” girando el mando giratorio o el botón pulsador hacia la izquierda/derecha.  Pulse el mando giratorio o el botón pulsador para abrir la pantalla “Procedimientos”.
  • Página 102 Menú “Modo de destilación automática” Disolventes definidos por el usuario  En el indicador de pantalla para disolventes seleccione el área NewSol- vent1 ... NewSolvent5.  Seleccione uno de estos disolventes y pulse el mando giratorio o el botón pulsador. Pantalla “Modo de destilación automática”...
  • Página 103 Inicio de la destilación automática Menú “Destilación personalizada” Indicador de pantalla “Destilación personalizada”  Pulse el mando giratorio o el botón pulsador en el campo “Iniciar” o “Siguiente”. Si se han activado las opciones “100% destilación” o “Secado”, la destilación se inicia de inmediato si se han cumplido las condiciones necesarias.
  • Página 104 Modificación de un procedimiento Finalización de la destilación definida por el usuario  Seleccione el procedimiento que desee modificar y pulse el mando La destilación definida por el usuario finaliza automáticamente una vez giratorio o el botón pulsador. El campo “Borrar y nuevo” se activa. transcurridos todos los pasos del procedimiento actual.
  • Página 105 Guía de menús...
  • Página 106 Nota: Evite que se produzcan tensiones en el vidrio debido a una diferen- cia entre la temperatura del matraz de evaporación y la del baño calefac- tor al introducir el matraz de evaporación en el baño calefactor. Nota: Si utiliza otros accesorios distintos de los originales de IKA , puede ®...

  • Página 107: Mantenimiento Y Limpieza

    La junta del refrigerador de vidrio debe revisarse y, en su caso, cambiarse a intervalos - el modelo del aparato, periódicos. - la designación del repuesto véase www.ika.net, encontrará las imágenes y la lista de piezas de repuesto. Desenchufe el aparato antes de realizar cualquier ope- ración de limpieza.

  • Página 108: Accesorios

    Accesorios RV 10.1 NS 29/32 Equipo de vidrio vertical (1) RV 10.10 NS 29/32 Equipo de vidrio vertical recubierto (1) RV 10.2 NS 29/32 Equipo de vidrio diagonal (2) RV 10.20 NS 29/32 Equipo de vidrio diagonal recubierto (2) RV 10.700 NS 29/42 Equipo de vidrio vertical (1) RV 10.710 NS 29/42 Equipo de vidrio vertical recubierto (1)
  • Página 109 RV 10.204 KS 35/20 Matraz de recogida de, recubierto 2000 ml RV 10.205 KS 35/20 Matraz de recogida de, recubierto 3000 ml RV 10.300 NS 29/32 Matraz de pulverización de 500 ml RV 10.301 NS 29/32 Matraz de pulverización de 1000 ml RV 10.302 NS 29/32 Matraz de pulverización de 2000 ml RV 10.303...

  • Página 110: Códigos De Error

    Códigos de error Un fallo durante el funcionamiento se muestra en la pantalla mediante un mensaje de error. Tras aparecer un mensaje de error grave, el elevador se desplaza a la posición final superior y el manejo del aparato está bloqueado. El elevador puede seguir utilizándose. Proceda, entonces, de la siguiente manera: ...

  • Página 111: Tabla De Disolvente (Selección)

    Dimethylformamide (DMF) Xylene Ethanol Garantía Conforme a las condiciones de entrega y pago de IKA ® , el plazo de garantía es La garantía no se aplica a los componentes de desgaste ni a los errores que puedan de 24 meses. En caso de tener que recurrir a la garantía, diríjase por favor a su surgir como consecuencia de una manipulación incorrecta o de un cuidado o man-...
