Procedimiento De Medición En Modo Estereoscópico, Parte 2 - Waygate Technologies Everest iQ VideoProbe Manual De Uso

Procedimiento de medición en modo estereoscópico, Parte 2

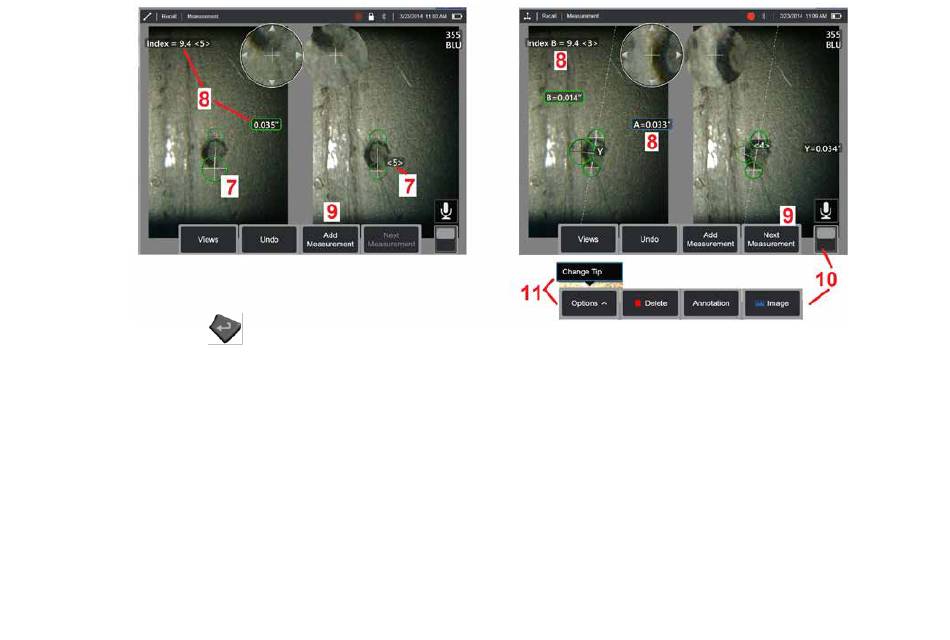

7 – Toque la pantalla (o pulse
Nota: generalmente, los mejores resultados se logran dejando los cursores coincidentes exactamente donde el sistema los ubica. Sin embargo, bajo
ciertas circunstancias, como cuando existe un patrón repetitivo, es posible que el sistema necesite ayuda para encontrar la coincidencia correcta.
8 – La dimensión activa aparece en la pantalla (al tocar el número, el cuadro cambia a color azul y puede volver a posicionarse) junto con el índice
estéreo y la fuerza de coincidencia asociados con esta medición y ubicación del cursor. Vea las secciones del manual inmediatamente anteriores para
obtener una descripción de estos dos conceptos.
9 – Seleccione Añadir otra medición (se permiten hasta cinco en cualquier pantalla). Cuando aparezca más de una medición, seleccione Medición
siguiente para cambiar qué medición está activa (o simplemente toque cualquier cursor de medición existente para activarlo).
10 – Toque para acceder a filas alternativas de teclas programables. Al tocar dos veces en esta ubicación, se ocultan o muestran las teclas programables
y la barra de estado.
11 – Seleccione Opciones y, después, Cambiar punta para retener la imagen capturada y las mediciones realizadas mientras corrige un número de serie
de punta especificado incorrectamente. Este proceso permite aplicar los datos de calibración correctos y elimina la necesidad de recopilar imágenes
adicionales simplemente porque el usuario identificó el número de serie de punta incorrecto al principio.
Nota: El índice estéreo y la intensidad de coincidencia que se muestran, se aplican solo a la medición activa.
Nota: para verificar la exactitud de la medición, mueva cada cursor del lado izquierdo algunos píxeles. Si los cursores coincidentes se mueven
idénticamente y, si los resultados cambian solo un poco, probablemente haya logrado resultados precisos. Si los cursores de coincidencia se mueven
erráticamente, o si los resultados cambian significativamente, los resultados no son fiables. Tome una nueva imagen siguiendo las pautas de arriba.
Este paso es especialmente útil si debe utilizar un índice estereoscópico bajo (inferior a 5) o un número de confianza bajo (inferior a 3). Por ejemplo,
puede tener que utilizar un índice estereoscópico bajo si mide un objeto grande o si tiene un acceso limitado y no puede acercar la punta al objetivo.
Es posible que deba aceptar un número de confianza más bajo si la superficie tiene pocos detalles.
) para mostrar el segundo cursor. Colóquelo como se describe en los puntos 5 y 6.
79
