Pantalla táctil y teclas – Sistemas de control dual
La mayoría de las funciones se pueden realizar utilizando la pantalla táctil o con
una combinación de teclas y movimientos del joystick. Los siguientes ejemplo
ilustran diversas técnicas de control que se pueden utilizar en la mayoría de las
pantallas de MViQ.

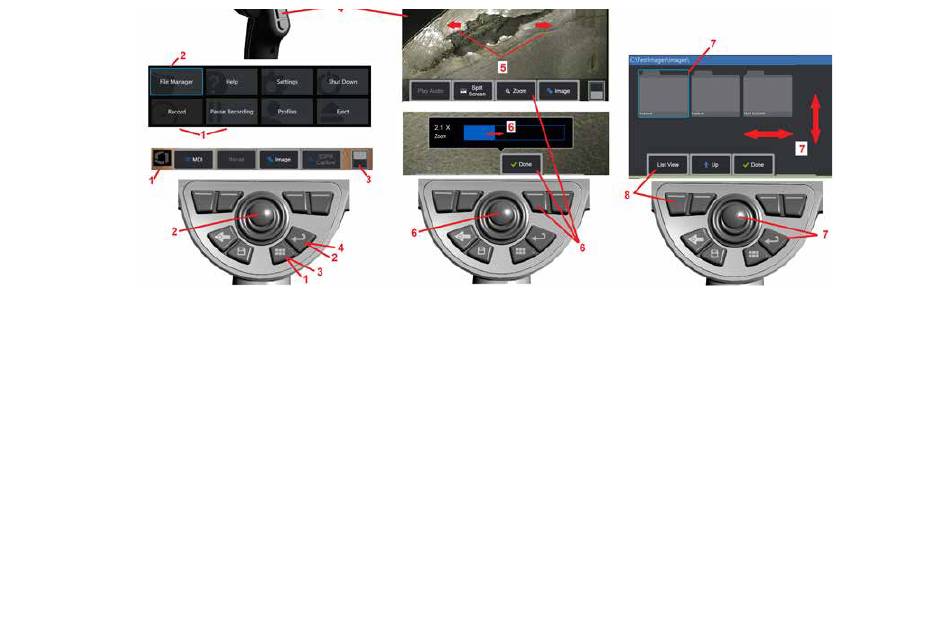

1 - Toque la esquina inferior izquierda de la pantalla (que generalmente contiene
el logotipo) o pulse brevemente la tecla Menú para abrir el menú general.
2 – El elemento seleccionado en cualquier menú o lista se identifica con esta
antorcha coloreada. Toque la pantalla para seleccionar otro elemento o iniciar
el elemento seleccionado. Alternativamente, utilice el joystick para seleccionar
otro elemento moviendo el foco al elemento deseado y, a continuación, pulse
brevemente la tecla Intro para abrirlo.
Observación: al presionar brevemente la tecla Intro, se acepta o inicia la mayoría
de las acciones u opciones seleccionadas.
3 - Pulse el conmutador en pantalla para alternar entre las teclas programables
disponibles (pulse dos veces para ocultar o mostrar la tecla programable y las barras
de estado). Alternativamente, mantenga pulsada la tecla de menú para cambiar
entre las teclas programables disponibles o pulse dos veces para ocultarlas.
4 - Pulse en cualquier lugar de una imagen en vivo mostrada para congelarla/
descongelarla. También puede pulsar brevemente la tecla Intro o la tecla de
activación superior para congelar y descongelar una visualización en vivo. Observe
que la tecla de activación superior realiza funciones idénticas a la tecla Intro.
5 – Coloque dos dedos en la pantalla y muévalos en dirección opuesta para
ampliar una zona de la imagen (realice la acción opuesta para alejarla). Una vez
que se amplía, puede arrastrar con el dedo para cambiar la vista que se muestra.
6 – Seleccione la función de Zoom con las teclas programables o la pantalla
táctil (todos los elementos de la barra de teclas programables que se muestran
se pueden seleccionar con la tecla programable correspondiente o tocando la
pantalla táctil). Utilice el joystick para modificar la barra de magnificación de zoom
(esta y otras barras azules también se pueden ajustar arrastrándolas con la pantalla
táctil) y luego seleccione Hecho. Una vez ampliada, puede utilizar el joystick para
mover la vista mostrada.
7 – Cuando aparece la pantalla del Administrador de archivos, la carpeta o el
archivo seleccionado se identifica con esta línea azul. Toque la pantalla para
seleccionar otro elemento o iniciar el archivo seleccionado o abrir la carpeta
seleccionada. Observe que también puede mostrar elementos adicionales (o
acceder directamente a imágenes almacenadas adicionales) simplemente
deslizando la pantalla en cualquier dirección indicada. O puede utilizar el joystick
para seleccionar otro elemento moviendo el cursor azul y, a continuación, pulsar
brevemente la tecla Intro para abrir el archivo o la carpeta.
8 - Seleccione cualquier función de la barra de teclas programables tocando dicha
función en la pantalla (en este caso, tocando la casilla que contiene las palabras
vista de listas) o pulsando la tecla programable correspondiente.
Nota: La conexión de un teclado Bluetooth inalámbrico o USB de cable permite el
control remoto de las funciones del iQ y de la articulación de la sonda. Consulte
el Anexo O para ver una lista de las acciones mediante teclas de función y
combinaciones de teclas modificadoras que equivalen a las operaciones mediante
los botones y el joystick del iQ.
11
