Advertencias del plano de medición (ángulo
de visualización de bordes)
Cuando se utiliza un plano de medición al hacer mediciones de los tipos
punto a línea, superficie y profundidad en lugares próximos a bordes, la
perspectiva de visualización puede afectar la exactitud, especialmente si
el borde es de un radio considerable.

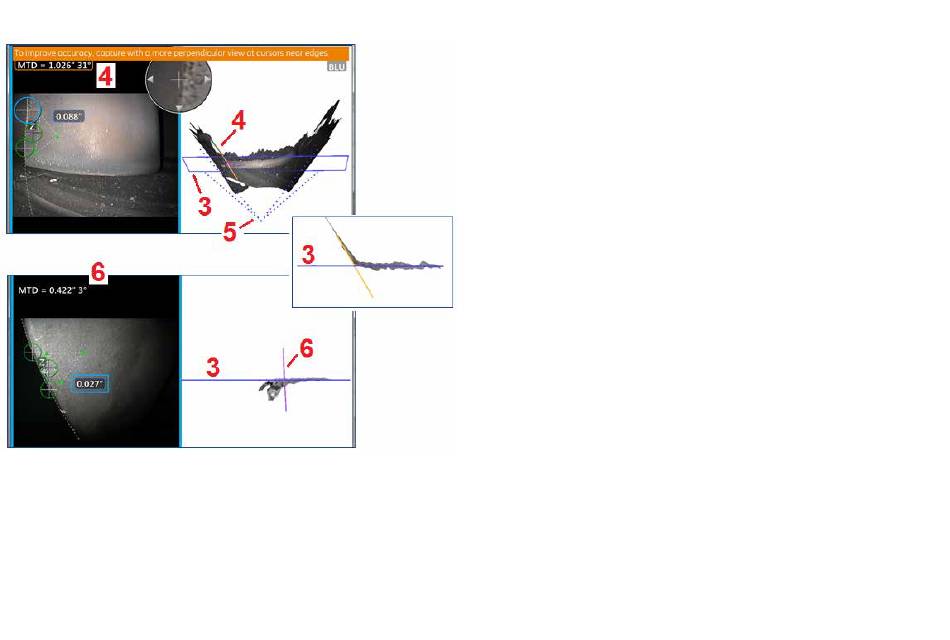

A fin de contribuir a la maximización de la exactitud, el sistema muestra
en las vistas de nube puntos un valor llamado ángulo de visualización de
1
bordes (EVA) ( ), próximo al valor de la distancia MTD, y también una línea
del ángulo de visualización de bordes (línea EVA) (
valor de 0°, se produce cuando la línea EVA está perpendicular al plano
3
de medición ( ).
Nota: al hacer mediciones en las proximidades de bordes, la magnitud del
error en la medición en general aumenta proporcionalmente al EVA. Si el
ángulo EVA es mayor que un límite superior (25° en el caso de mediciones
del tipo punto a línea, 35° en el caso de mediciones de los tipos de superficie
y de profundidad), estando los puntos cursores próximos a un borde, el
sistema muestra un mensaje de advertencia junto con un silueteado
intermitente de color naranja que circunda a los valores de la MTD y del
EVA, y también muestra la línea EVA en el mismo color (
Para reducir el EVA, inspeccione la nube de puntos de la imagen completa,
que representa el campo de visión con cuatro líneas punteadas
y visualice la manera como se debe ajustar la posición relativa
de la punta respecto al objeto a fin de que la línea EVA esté más
6
perpendicular ( ) al plano de medición, que aparece como un rectángulo
azul (o una línea azul cuando se mira desde un lado)
imagen con las posiciones ajustadas y repita la medición.
2
). El EVA ideal, de un
4
).
(5
),
(7
). Capture una nueva
