Configuración de las mediciones
y anotaciones

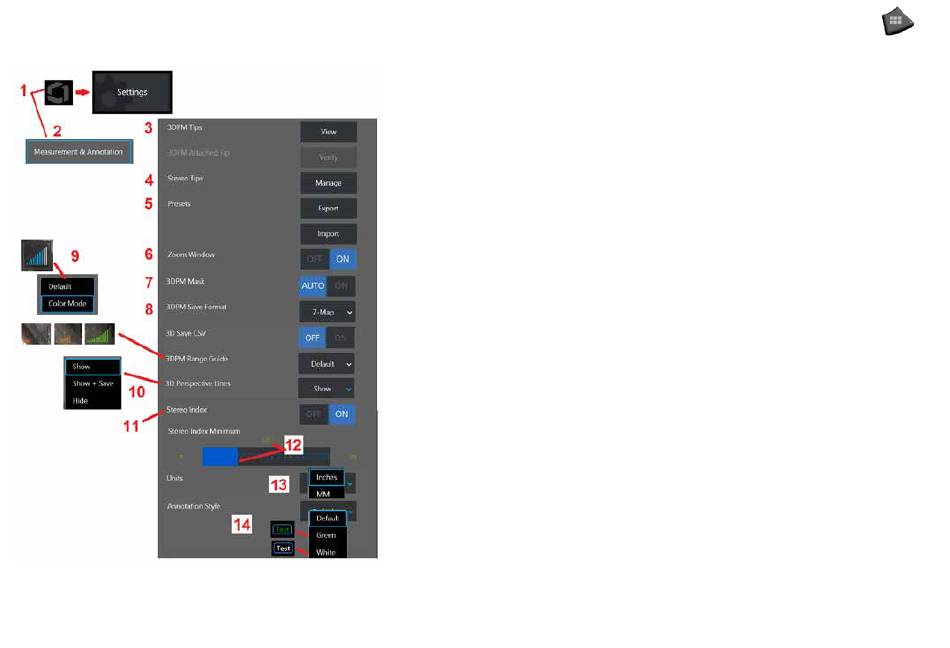

1 - Toque la esquina inferior izquierda de la pantalla (o pulse la tecla
cualquier momento para abrir el menú general, que proporciona acceso al menú
de Configuración.
2 – Seleccione para alterar la configuración específica de la medición y la anotación
que se muestra aquí.
3 – Vea la lista de OTA 3DPM ya calibradas para utilizar con la sonda conectada.
4 – Seleccione esta opción para ver una lista de las OTA estéreo ya calibradas para
su uso. Las opciones Añadir punta y Editar lista no están pensadas para uso general.
Eliminar una punta a través de opción de Editar lista eliminará de modo permanente
los datos de calibración de la punta y se requerirá la devolución de la sonda y la punta
a un centro de servicio autorizado de Waygate Technologies para la recalibración.
5 – Guarde una anotación predefinida (notas) en un dispositivo de almacenamiento
externo o importe notas predefinidas a la unidad desde un dispositivo externo.
6 – Muestra o quita la ventana de zoom (utilizada para la ubicación detallada del
cursor durante la medición).
7 – Seleccione AUTO para mostrar la máscara de píxeles rojos/amarillos no medibles
de 3DPM solo cuando se ubica un cursor en un píxel rojo/amarillo. Seleccione ON para
mostrar siempre la máscara de píxeles cuando realice mediciones.
8 - Seleccione Z-Map para la mayoría de usos. Las imágenes P-Map contienen datos
adicionales y el soporte técnico puede solicitarlas para ayudar en la resolución de
problemas.
9 - Determine el tipo de telémetro a mostrar durante las mediciones 3DPM. A medida
que disminuye la distancia entre la distancia entre la punta del objetivo, el telémetro
3DPM muestra un número creciente de barras iluminadas. En el modo predeterminado,
todas las barras iluminadas se muestran de color azul. En el modo de color, el color
de las barras pasa de ser rojo, cuando hay pocas palabras iluminadas, a ser verde,
cuando la mayoría de las barras están iluminadas.
acerca del procedimiento de las mediciones 3DPM y el telémetro.
10 – Muestra cuatro líneas punteadas en la vista de nube de puntos (modo de imagen
completa). Estas líneas representan el campo visual, y le brindan al operador una
mejor idea de la orientación de la sonda en relación a la superficie visualizada. Cuando
se utiliza un plano de medición junto con un tipo de medición de punto a línea, área o
profundidad, también se incluye un ángulo de vista de borde en las vistas de nube de
puntos, tanto en el modo de imagen completa como en el de imagen de medición.
Estas líneas pueden estar ocultas, mostradas en la vista de nube de puntos durante
la medición o mostradas y guardadas junto con la imagen de medición guardada.
11 – Controla la visualización del índice estereoscópico, que aparece durante la
medición estereoscópica.
12 – Establece un valor de umbral para el índice estereoscópico debajo, que el índice
destella durante la medición estereoscópica. Esto se puede utilizar para advertir
al usuario de las mediciones de índice bajo donde la exactitud se puede reducir.
13 – Especifique la unidad de medición como pulgadas o milímetros.
14 – Se puede agregar anotaciones a toda imagen congelada y a toda imagen
recuperada. Seleccione el estilo de anotación para cambiar los colores del texto, los
bordes, el fondo y el tamaño. Las flechas de anotación pueden personalizarse por
color y tamaño.
) en
Haga clic aquí para conocer más
