Pulse la tecla «siguiente paso» una vez completado.
Línea límite y punto de activación
En este paso no es necesario ajustar el perfil alar.
La línea límite se muestra como una línea amarilla. Ajuste los cursores y la línea de posición para que coincidan con las líneas de entrada y de salida
(figuras 3a y 3b).

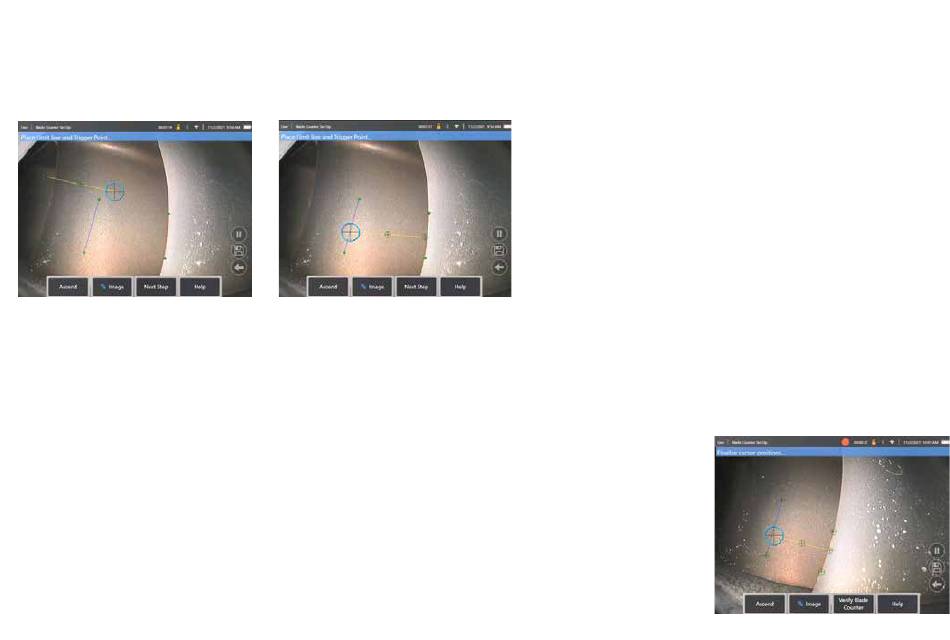

Figura 3a. Estado inicial tras la asignación Fig 3b. Ajuste la línea límite entre las líneas de entrada y de salida.
de la línea de salida
El punto de activación se representa en el centro de la línea límite. Si es necesario, ajuste la ubicación a la posición deseada. Este punto preciso
coincidirá con el incremento de un dígito (arriba o abajo) en el contador.
Indique si prefiere «Ascendente» o «Descendente».
Se puede configurar el contador para que cuente de forma ascendente (valor predeterminado de fábrica) o descendente. En este último caso, pulse
la tecla «Ascendente» para que aparezca la tecla «Descendente». El valor predeterminado de fábrica es ascendente a medida que el álabe pasa
de la línea de entrada a la de salida.
Nota: Es posible realizar este ajuste más adelante, después de activar el análisis, a través del menú
Configuración.
Pulse la tecla programable Paso siguiente una vez completado.
Complete las posiciones del cursor.
Ahora se pueden comprobar los cursores y ajustarlos si es necesario antes de completar el proceso
de verificación.
Por ejemplo, si la sonda ha recibido un empujón y hay que modificar algunos o todos los puntos (Figura 4).
Cuando haya terminado, pulse la tecla Verificar contado.
