Sostituzione catena unità di trapianto
A
UN41-0191MG

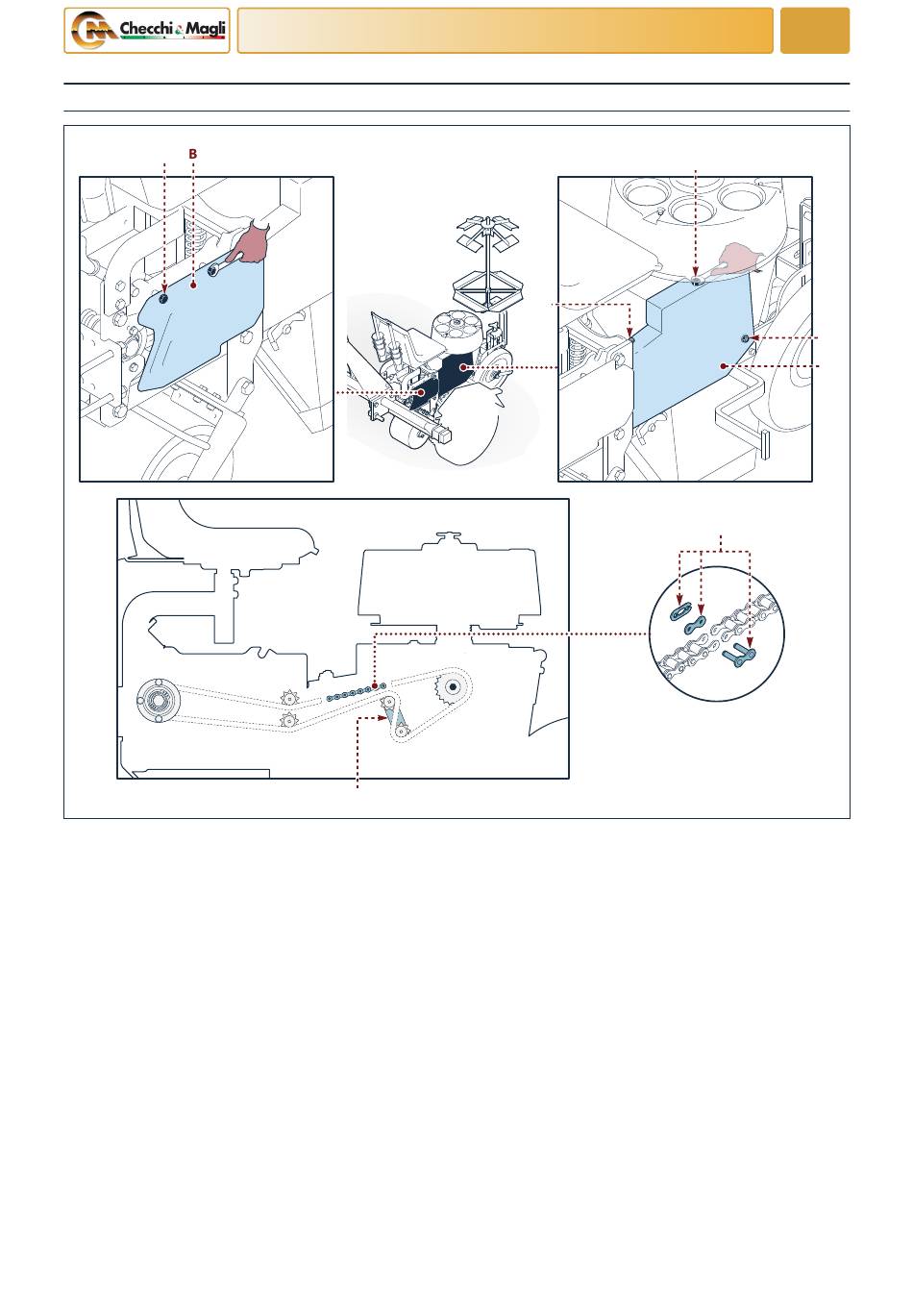

Procedere come descritto.
1) Svitare le viti (A) e rimuovere il carter (B).
2) Svitare le viti (G), i dadi (C) e rimuovere il carter (D).
3) Agire sul tenditore (F) per allentare la catena.
4) Smontare la maglia di giunzione (E).
5) Rimuovere la catena dai pignoni.
Lingua italiana
INFORMAZIONI SULLE SOSTITUZIONI
F
6) Montare la nuova catena sui pignoni e sul tendica-
tena (F).
7) Montare la maglia di giunzione (E).
8) Montare il carter (D) e avvitare i dadi (C).
9) Montare il carter (B) e avvitare le viti (A).
35
G
C
8
C
D
E
Uso e manutenzione
