9 Válvulas de presión, válvulas de aspiración
9.1

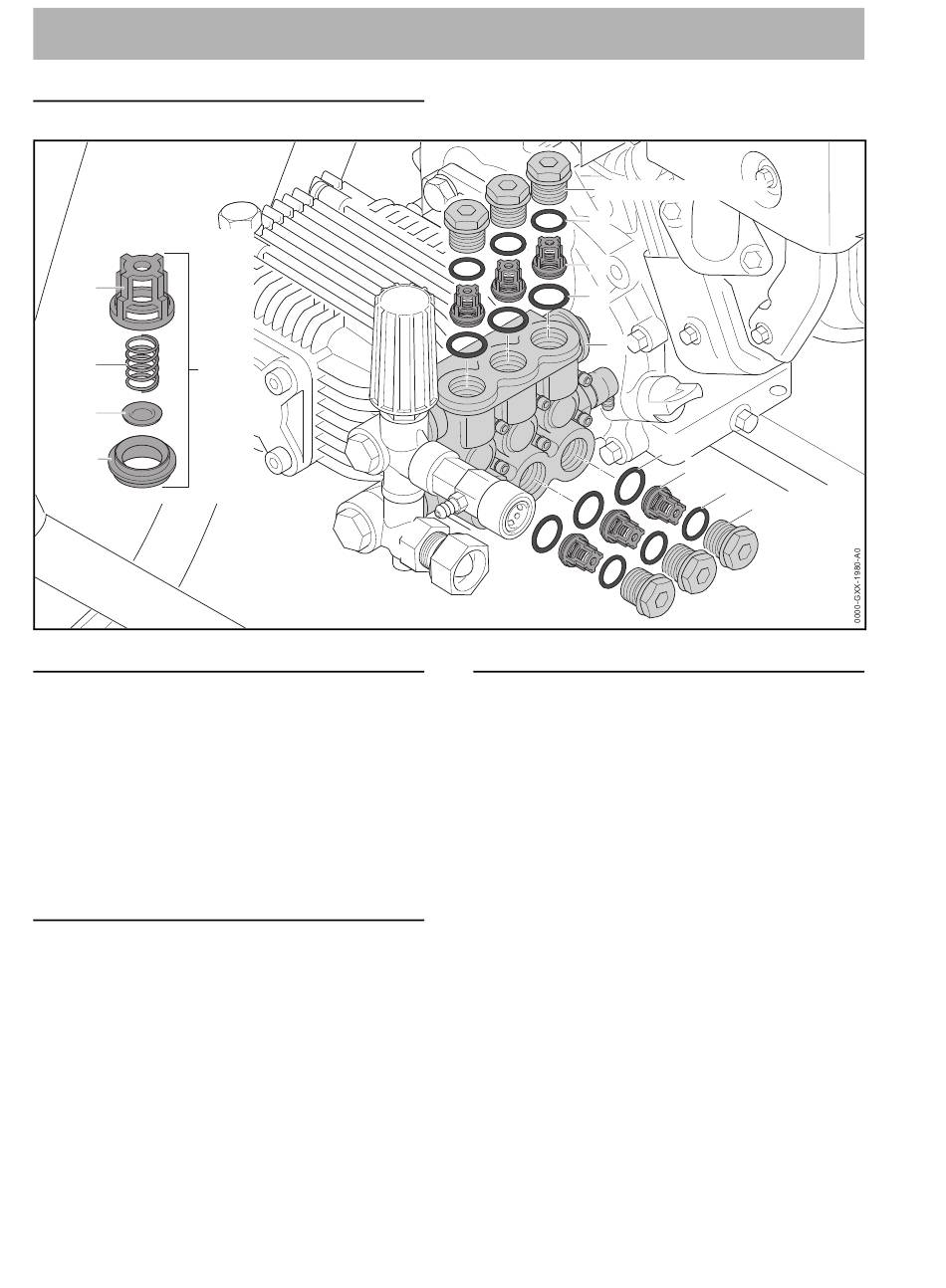

Sinopsis

7
8
3,6
9
10
9.2

Herramientas, medios auxiliares

Llave dinamométrica – 5910 890 0312 o herramienta
–
equiparable
Inserto 10 mm de entrecaras
–
Inserto 21 mm de entrecaras
–
Alicates de pinza recta semirredonda
–
Grasa lubricante de litio EP 0 o grasa especial (grasa
–
para acoplamientos Glissa), resistente al agua –
0781 145 3516
9.3 Desmontar las válvulas de presión y aspiración
Las válvulas de presión y las de aspiración son idénticas.
Sustituir las válvulas desmontadas solo completas y por
juegos.
Preparar la reparación, @ 3.1.
N
Desenroscar los tornillos de cierre (1).
N
Desmontar las juntas toroidales (2).
N
Extraer las válvulas de presión (3) y aspiración (6)
N
del bloque de válvulas (5).
Quitar las juntas toroidales (4) del bloque de
N
válvulas (5).
12
1
M22 (80 Nm / 59 lbf. ft.)
2
3
4
5
9.4 Montar las válvulas de presión y aspiración
De ser necesario, ensamblar las válvulas de
N
presión (3) y aspiración (6) tal como sigue:
Colocar el resorte (8) en el bloque de válvulas (7).
–
Colocar la plaquita de válvula (9) sobre el resorte (8).
–
Oprimir la cabeza de válvula (10) sobre la cesta de
–
válvula (7) hasta que encastre.
Comprobar el funcionamiento de la válvula: la
N
plaquita de válvula (9) se tiene que poder oprimir
hacia dentro con facilidad y volver por sí misma.
Untar las juntas toroidales (4) con grasa lubricante de
N
litio EP 0 o grasa especial.
Poner las juntas toroidales (4) en el bloque de
N
válvulas (5).
Untar las válvulas de presión (3) y aspiración (6) con
N
grasa lubricante de litio EP 0 o grasa especial.
Oprimir las válvulas de presión (3) y aspiración (6) en
N
el bloque de válvulas.
Untar las juntas toroidales (2) con grasa lubricante de
N
litio EP 0 o grasa especial.
Montar las juntas toroidales (2) en los tornillos de
N
cierre (1).
Enroscar los tornillos de cierre (1) a mano.
N
Apretar los tornillos de cierre (1).
N
4
6
2
1
M22 (80 Nm /
59 lbf. ft.)
STIHL RB 600
