6.3. Instalación AC
Su central puede estar conectada en 110 o 220 volts (50/60 Hz) ( full range - automático). La placa fuente ya viene colo-
cada dentro del gabinete y está conectada a la tarjeta base.
Para evitar la interrupción del funcionamiento de la central telefónica, se indica el uso de un No break o Short break como
se muestra en la figura anterior.
El Short break utilizado debe tener una potencia superior a la necesidad de la central.
Cuando instale un Short break con la central es imprescindible la interconexión de la conexión a tierra de los dos equipos.
6.4. Conexión a Tierra
Short break
F
N
Aterramento

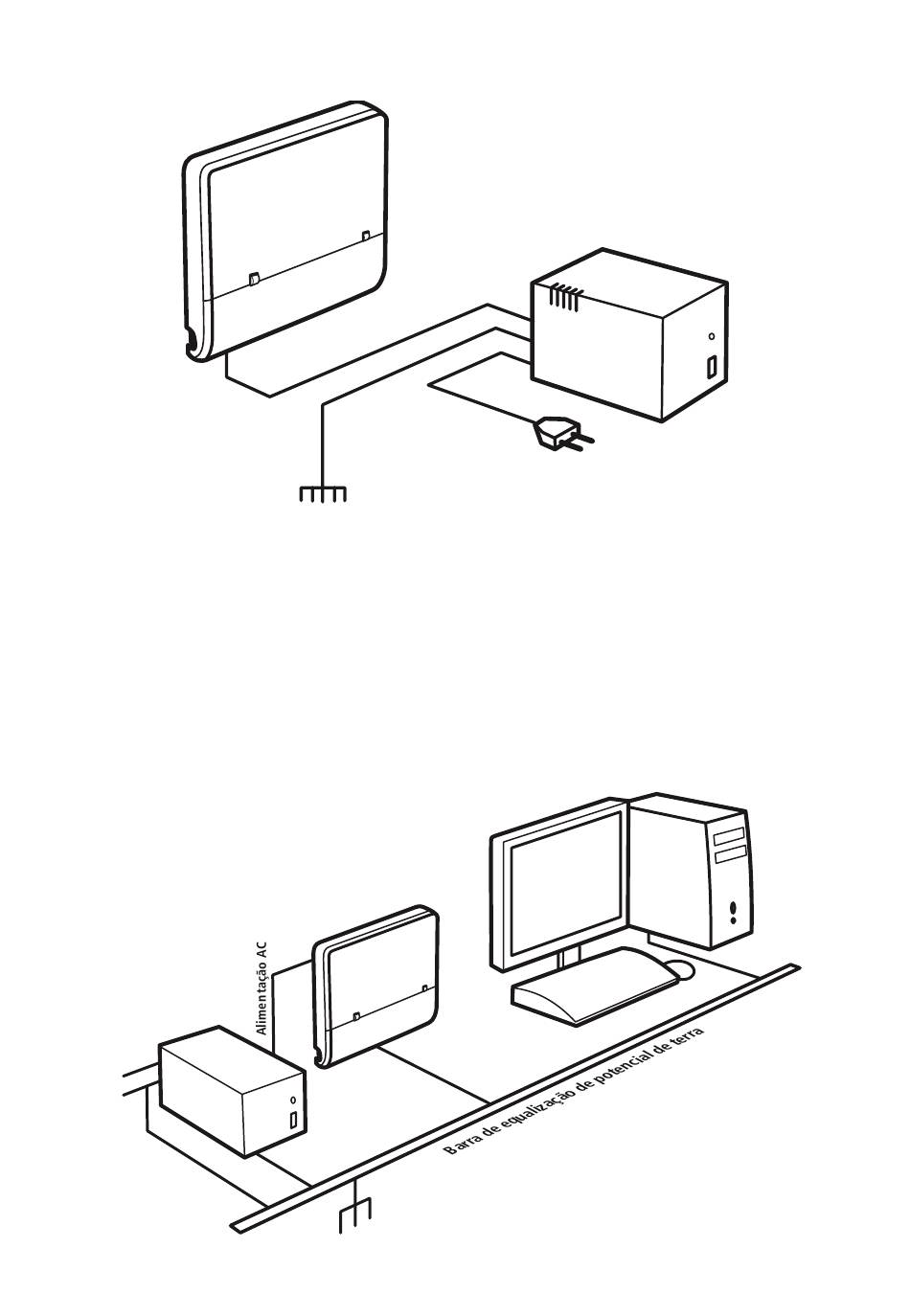

Figura 10 - Instalación AC
Aterramento
Figura 11 - Conexión a tierra
Short break
