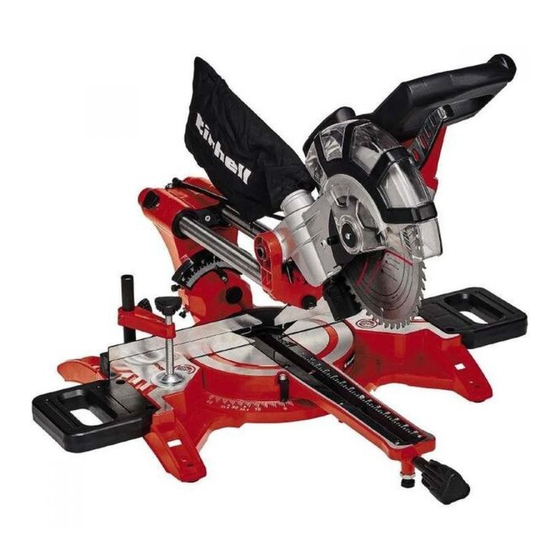

EINHELL TC-SM 2131/1 Dual Manual De Instrucciones Original

Ingletadora corte transversal
Ocultar thumbs Ver también para TC-SM 2131/1 Dual:
Tabla de contenido
Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
BR
Manual de instrucciones original
Serra de esquadria
E
Manual de instrucciones original
Ingletadora corte transversal
GB
Original operating instructions
Drag, crosscut and miter saw
8
South America
Anl_TC_SM_2131_1_Dual_SPK8.indb 1
Anl_TC_SM_2131_1_Dual_SPK8.indb 1
TC-SM 2131/1 Dual
09.07.2020 11:13:00
09.07.2020 11:13:00
Tabla de contenido
loading

Manuales relacionados para EINHELL TC-SM 2131/1 Dual

Resumen de contenidos para EINHELL TC-SM 2131/1 Dual

  • Página 2 36 11 14 13 13 14 - 2 - Anl_TC_SM_2131_1_Dual_SPK8.indb 2 Anl_TC_SM_2131_1_Dual_SPK8.indb 2 09.07.2020 11:13:15 09.07.2020 11:13:15...
  • Página 3 - 3 - Anl_TC_SM_2131_1_Dual_SPK8.indb 3 Anl_TC_SM_2131_1_Dual_SPK8.indb 3 09.07.2020 11:13:16 09.07.2020 11:13:16...
  • Página 4 17 b b 17 40 9 - 4 - Anl_TC_SM_2131_1_Dual_SPK8.indb 4 Anl_TC_SM_2131_1_Dual_SPK8.indb 4 09.07.2020 11:13:19 09.07.2020 11:13:19...
  • Página 5 - 5 - Anl_TC_SM_2131_1_Dual_SPK8.indb 5 Anl_TC_SM_2131_1_Dual_SPK8.indb 5 09.07.2020 11:13:22 09.07.2020 11:13:22...
  • Página 6 - 6 - Anl_TC_SM_2131_1_Dual_SPK8.indb 6 Anl_TC_SM_2131_1_Dual_SPK8.indb 6 09.07.2020 11:13:26 09.07.2020 11:13:26...
  • Página 7 31 41 - 7 - Anl_TC_SM_2131_1_Dual_SPK8.indb 7 Anl_TC_SM_2131_1_Dual_SPK8.indb 7 09.07.2020 11:13:32 09.07.2020 11:13:32...
  • Página 23 Índice de contenidos 1. Instrucciones de seguridad 2. Descripción del aparato y volumen de entrega 3. Uso adecuado 4. Características técnicas 5. Antes de la puesta en marcha 6. Manejo 7. Cambio del cable de conexión a la red eléctrica 8.
  • Página 24 Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.

  • Página 25: Instrucciones De Seguridad

    ¡Atención! vancia de las advertencias de seguridad. Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- El término de “herramienta eléctrica” que se usa siones o daños. Por este motivo, es preciso leer en las instrucciones de seguridad se refi...
  • Página 26 herramienta eléctrica en un entorno húm- g) Si el aparato permite instalar dispositivos edo, utilizar un dispositivo de protección de aspiración y recolección del polvo, diferencial. El uso de un dispositivo de pro- es preciso asegurarse de que estén tección diferencial reduce el riesgo de sufrir conectados y se empleen de forma cor- una descarga eléctrica.
  • Página 27 5. Mantenimiento / Reparación deberán comunicar de inmediato a la persona a) Sólo especialistas cualifi cados y la red responsable de la seguridad. de servicio técnico autorizada deben re- parar la herramienta eléctrica, empleando 3. Funcionamiento seguro • para ello únicamente piezas de repuesto Elegir una hoja de sierra adecuada para el originales.
  • Página 28 • soporte largo). Observar el sentido de giro del motor y de la • Para ejecutar cortes correctos y seguros: hoja de la sierra. • - Fijar bien la pieza a la mesa para sierra Es preciso asegurarse de que la flecha (senti- - Asegurarse de que la máquina esté...

  • Página 29: Descripción Del Aparato Y Volumen De Entrega

    • Las piezas o dispositivos de protección daña- 7. Hoja de sierra dos se deben reparar o sustituir en un taller 8. Dispositivo de sujeción especializado reconocido. 9. Tornillo de fi jación para guía de corte • Asegurarse de que un taller de servicio técni- 10.

  • Página 30: Uso Adecuado

    dispositivos de seguridad del embalaje y del vicio contenidas en el manual de instrucciones. transporte (si existen). Las personas encargadas de operar y mantener • Comprobar que el volumen de entrega esté- la máquina deben estar familiarizadas con la completo. misma y haber recibido información sobre todos •...

  • Página 31: Antes De La Puesta En Marcha

    normalizado, pudiendo, en algunos casos excep- trabajo, un soporte universal o a otro tipo de cionales, variar o superar el valor indicado depen- soporte. • diendo de las circunstancias en las que se utilice Antes de la puesta en marcha, instalar debi- la herramienta eléctrica.

  • Página 32: Manejo

    • de ingletes. indicador (20) en la escala graduada (19). • • Ahora se puede inclinar el cabezal de la En caso necesario, aflojar el indicador (20) máquina (4) máx. 45° hacia la izquierda. con el destornillador para tornillos de cabeza Después de alcanzar la medida angular ranurada en cruz, colocarlo en la posición 0°...
  • Página 33 ajuste en ángulo): corte. • • Abrir el tornillo de fijación (9) de la guía de Para desbloquear el cabezal de máquina (4), corte deslizante y deslizarla hacia afuera. presionar la palanca de desbloqueo (3). • • La guía de corte deslizante (34) debe bloque- Para conectar el motor, pulsar el interruptor arse delante de la posición más interna de ON/OFF (2).
  • Página 34 6.3 Corte de ingletes 0°- 45° y mesa giratoria 6.6 Bolsa colectora de virutas (fi g. 2) 0° (fi g. 1–3, 13) La sierra está equipada con una bolsa colectora Con la sierra oscilante se pueden realizar cortes (22) de virutas. de ingletes hacia la izquierda de 0 a 45°...

  • Página 35: Cambio Del Cable De Conexión A La Red Eléctrica

    8. Mantenimiento, limpieza y pedido abra y cierre correctamente. Comprobar tam- bién que la hoja de la sierra (7) se de piezas de repuesto mueva libremente por la protección (6). • ¡Aviso! Después de cada cambio de hoja de Peligro! sierra, comprobar si dicha hoja gira sin pro- Desenchufar siempre antes de realizar algún tra- blemas en posición vertical, así...

  • Página 36: Eliminación Y Reciclaje

    9. Eliminación y reciclaje contacto, le recomendamos que proporcione una descripción precisa del problema respondiendo las siguientes preguntas: El aparato está protegido por un embalaje para • ¿Alguna vez el dispositivo ha funcionado evitar daños producidos por el transporte. Este normalmente o es defectuoso desde el prin- embalaje es materia prima y, por eso, se puede cipio?
  • Página 54 ** Valido si el cliente realiza la Puesta en Marcha gratuita para los productos con motor a explosión EINHELL Argentina S.A. garantiza al comprador en un service autorizado Einhell. Para averiguar el original el buen funcionamiento de esta unidad, service autorizado más próximo, comuníquese al por el término de 24 meses, comenzando desde...
  • Página 55 4º) Verifi car que la tensión de la línea eléctrica corresponda a 220 V 50 Hz, corriente alterna. EINHELL Argentina S.A. no se responsabiliza por daños y/o deterioros que eventualmente se pue- den ocasionar a terceros. En ningún caso EIN- HELL Argentina S.A.
  • Página 56 Características técnicas Motor de corriente alterna: .... 230 V ~ 50 Hz Potencia: ..... 1500 W S1 / 1800 W S2 5 min. Velocidad en vacío n0: ......4900 r.p.m Hoja de sierra de metal duro: ......ø 210 x ø 30 x 2,8 mm Número de dientes: .........
  • Página 57 Para ello, envíe el aparato a nuestra dirección de servicio técnico. Einhell Chile S.A. Puerto Madero 9710 ofi cina A13, Pudahuel, Santiago, Chile.
  • Página 58 Características técnicas Motor de corriente alterna: .... 230 V ~ 50 Hz Potencia: ..... 1500 W S1 / 1800 W S2 5 min. Velocidad en vacío n0: ......4900 r.p.m Hoja de sierra de metal duro: ......ø 210 x ø 30 x 2,8 mm Número de dientes: .........
  • Página 59 Para hacer válido el derecho de garantía: 1. Considere, el servicio de atención en garantía es gratuito. 2. El usuario debe acudir directamente a la red de Centros de Servicio Autorizados Einhell para aten- ción de garantías y reparaciones, allí encontrará asesoría y atención adecuada/profesional.
  • Página 60 Características técnicas Motor de corriente alterna: .... 120 V ~ 60 Hz Potencia: ..... 1500 W S1 / 1800 W S2 5 min. Velocidad en vacío n0: ......4900 r.p.m Hoja de sierra de metal duro: ......ø 210 x ø 30 x 2,8 mm Número de dientes: .........
  • Página 61 Características técnicas Motor de corriente alterna: .... 220 V ~ 60 Hz Potencia: ..... 1500 W S1 / 1800 W S2 5 min. Velocidad en vacío n0: ......5000 r.p.m Hoja de sierra de metal duro: ......ø 210 x ø 30 x 2,8 mm Número de dientes: .........
