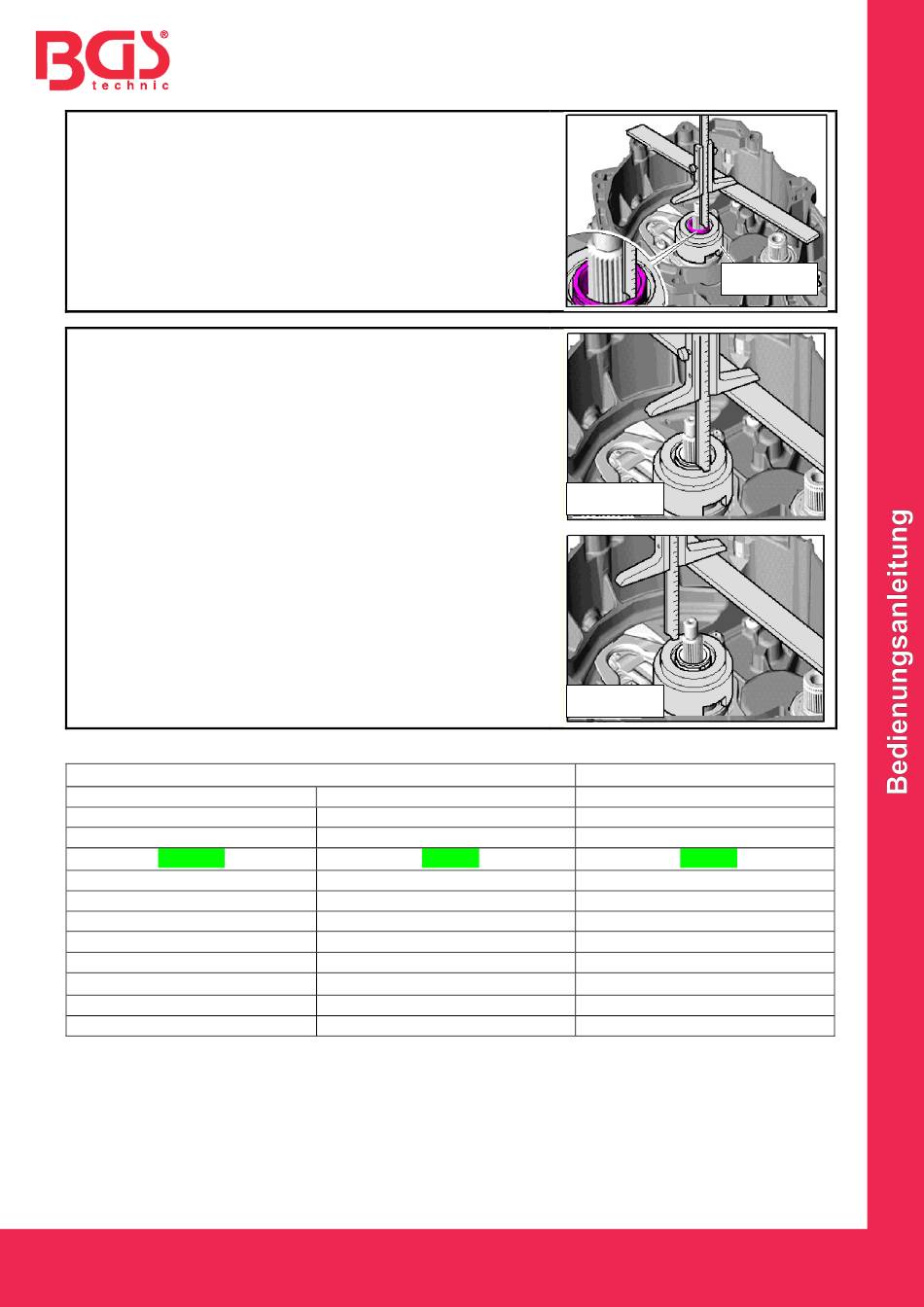

Mit Tiefenmaß auf die Getriebewelle messen.
Diesen Wert unter der Bezeichnung (B) notieren.
Beispiel: B = 62,3 Millimeter
Zweite Messung für die (K2)
Distanz vom Lineal zum Endmaß messen.
Damit diese Messung so genau wie möglich wird, setzen Sie
den Tiefenmesser zweimal an gegenüberliegenden Stellen
an.
So ermitteln Sie einen genaueren Wert, die Ungenauigkeit
durch das „Kippeln" auf dem Einrücklager wird so minimiert.
Nehmen Sie von beiden Messungen auf das Endmaß den
Mittelwert.
Gemessenen Wert unter der Bezeichnung (A) notieren.
Beispiel: A= 63,5 mm
Differenz der 2 Werte berechnen
A - B = ?
Anhand des Beispiels sieht die Rechnung so aus:
63,5 mm - 62,3 mm = 1,2 mm
Entnehmen Sie die benötigte stärke der Einstellscheibe der folgenden Tabelle.
von
0,71 mm
0,91 mm
1,11 mm
1,31 mm
1,51 mm
1,71 mm
1,91 mm
2,11 mm
2,31 mm
2,51 mm
2,71 mm
Im Beispiel wird eine 1,2 mm starke Einstellscheibe benötigt.
Immer nur eine Einstellscheibe Verwenden, legen Sie niemals 2 Einstellscheiben übereinander um
das benötigte Maß zu erhalten.
Hiermit ist die Position des Lagers K2 eingestellt
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Ihr Messwert für Lager K2
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Endmaß
Endmaß
bis
0,9 mm
1,1 mm
1,3 mm
1,5 mm
1,7 mm
1,9 mm
2,1 mm
2,3 mm
2,5 mm
2,7 mm
2,9 mm
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Endmaß
benötigte Einstellscheibe
0,8 mm
1,0 mm
1,2 mm
1,4 mm
1,6 mm
1,8 mm
2,0 mm
2,2 mm
2,4 mm
2,6 mm
2,8 mm
