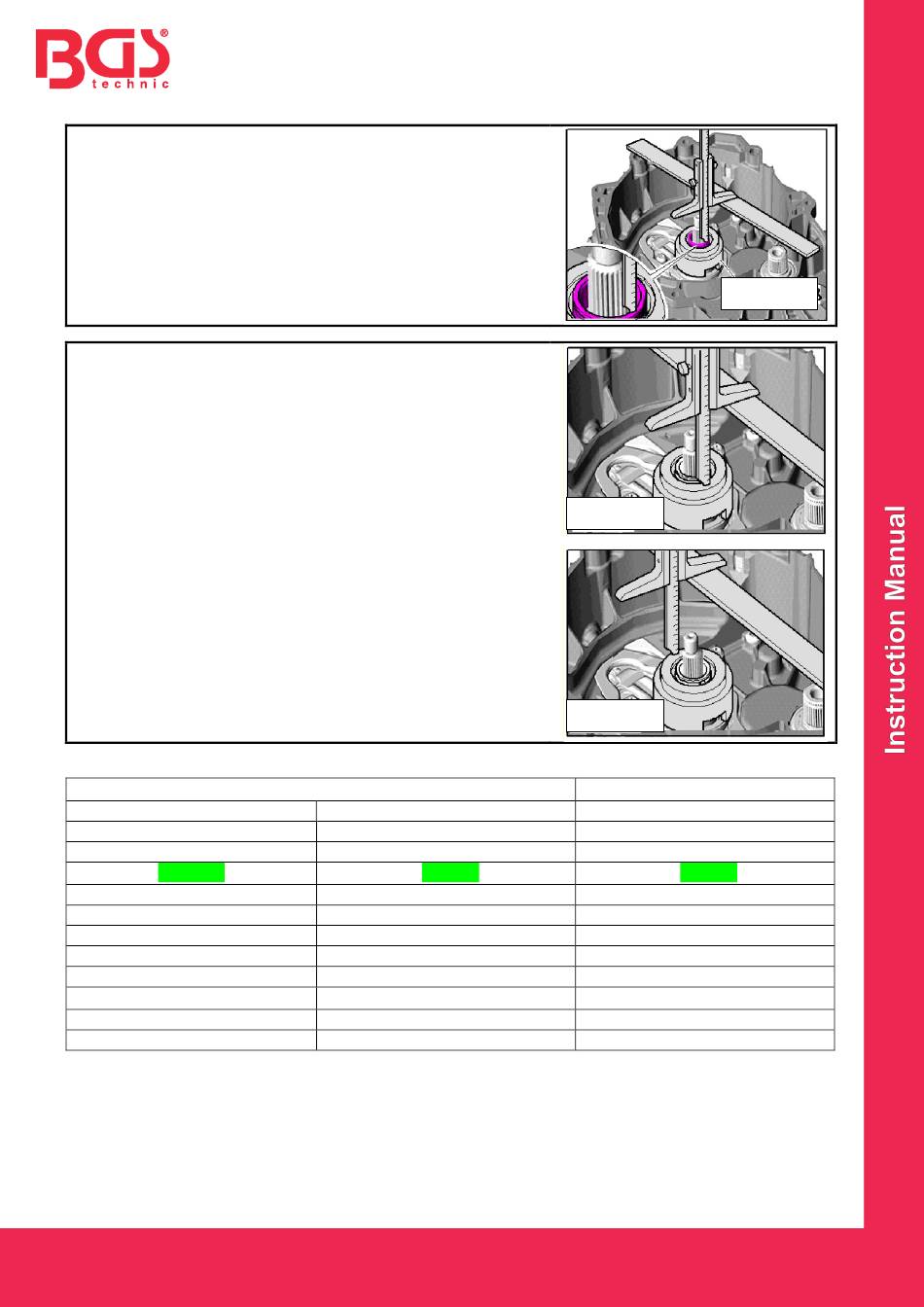

BDS 8320 Manual Del Usuario página 24

Mida con un medidor de profundidad en el eje de
transmisión.
Anote el valor medido debajo de la denominación (B).
Ejemplo: B= 62,3 milímetros
Segunda medición para el (K2)
Mida la distancia desde la regla hasta el bloque de galgas.
Para que esta medición sea lo más precisa posible, coloque
el medidor de profundidad dos veces en puntos opuestos.
Esto le permite determinar un valor aún más preciso,
minimizando así la inexactitud causada por la "inclinación"
del cojinete de acoplamiento.
Tome el valor medio de ambas mediciones hasta el bloque
de galgas.
Anote el valor medido bajo la denominación (A).
Ejemplo: A= 63,5 mm
Calcular la diferencia de los 2 valores
A - B = ?
Basado en el ejemplo, el cálculo es así:
63,5 mm - 62,3 mm = 1,2 mm
Consulte la siguiente tabla para ver el espesor requerido del disco de ajuste.
desde
0,71 mm
0,91 mm
1,11 mm
1,31 mm
1,51 mm
1,71 mm
1,91 mm
2,11 mm
2,31 mm
2,51 mm
2,71 mm
En el ejemplo, se requiere un disco de ajuste de 1,2 mm de espesor.
Utilice siempre un único disco de ajuste, nunca coloque 2 discos de ajuste uno encima del otro para
obtener la medida deseada.
De este modo queda ajustada la posición del cojinete K2.
