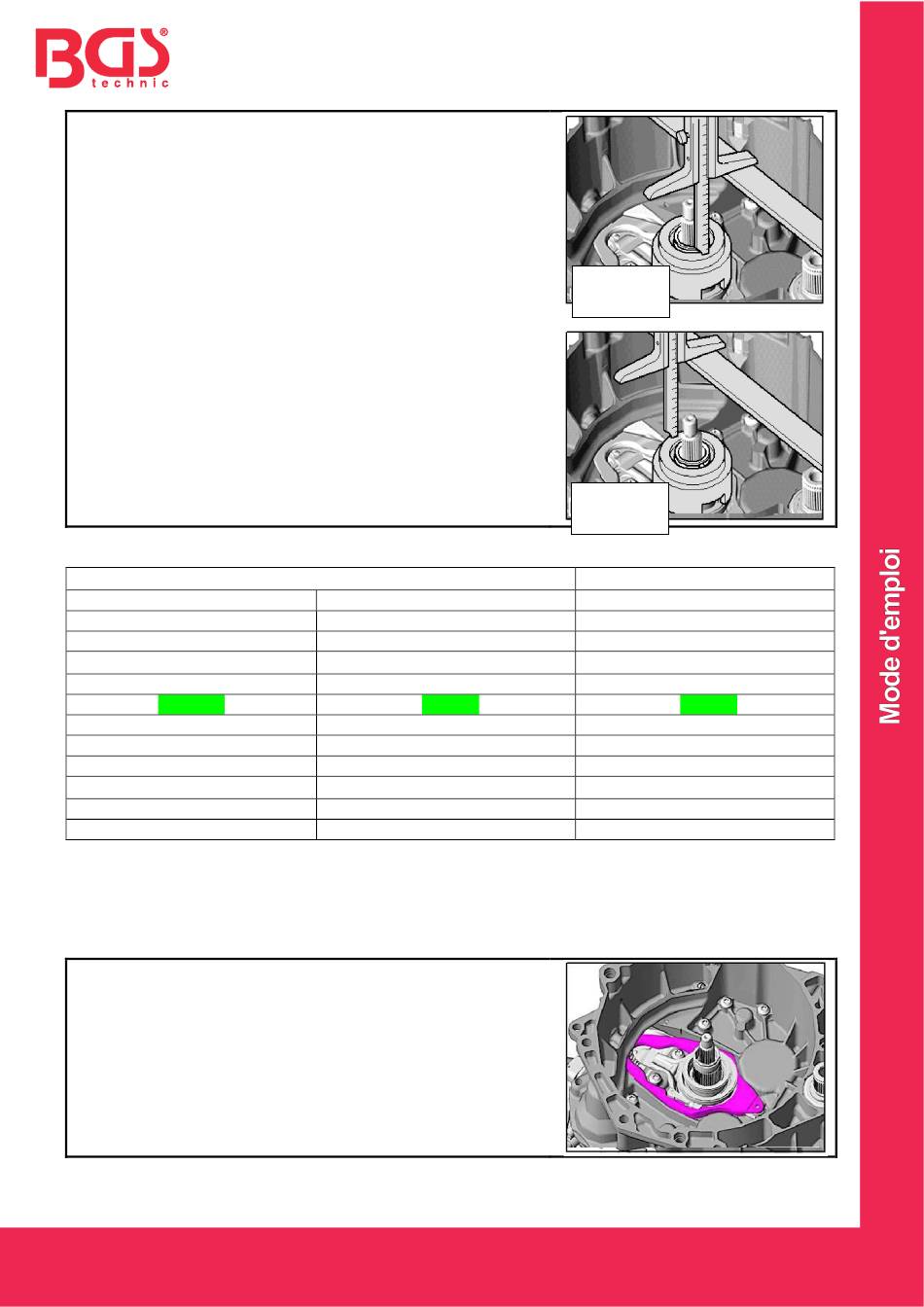

Deuxième mesure pour (K1)
Mesurez la distance de la règle à la mesure définitive.
Pour que cette mesure soit aussi précise que possible,
placez la jauge de profondeur deux fois contre les points
opposés.
Vous déterminez ainsi une valeur encore plus précise, et
l'imprécision par un basculement sur le roulement
d'engagement est alors minimisée.
Prenez alors la moyenne des deux mesures sur la mesure
définitive.
Notez la valeur mesurée sous la désignation (A).
Exemple : A= 64 mm
Calculer la différence des 2 valeurs
A - B = ?
Le calcul est le suivant pour cet exemple :
64,0 mm - 62,3 mm = 1,7 mm
Consultez le tableau suivant à propos de l'épaisseur requise du disque de réglage.
Votre valeur mesurée pour le roulement K1.
de
0,71 mm
0,91 mm
1,11 mm
1,31 mm
1,51 mm
1,71 mm
1,91 mm
2,11 mm
2,31 mm
2,51 mm
2,71 mm
Dans notre exemple, nous avons utilisé un disque de réglage d'épaisseur 1,6 mm.
Utilisez toujours un seul disque de réglage. Ne superposez jamais 2 disques de réglage pour obtenir
l'épaisseur requise.
La position du roulement K1 est ainsi réglée
Retirez à nouveau le plus grand levier d'engagement pour la
mesure suivante (K2).
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
à
0,9 mm
1,1 mm
1,3 mm
1,5 mm
1,7 mm
1,9 mm
2,1 mm
2,3 mm
2,5 mm
2,7 mm
2,9 mm
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Mesure
définitive
Mesure
définitive
Disque de réglage requis
0,8 mm
1,0 mm
1,2 mm
1,4 mm
1,6 mm
1,8 mm
2,0 mm
2,2 mm
2,4 mm
2,6 mm
2,8 mm
