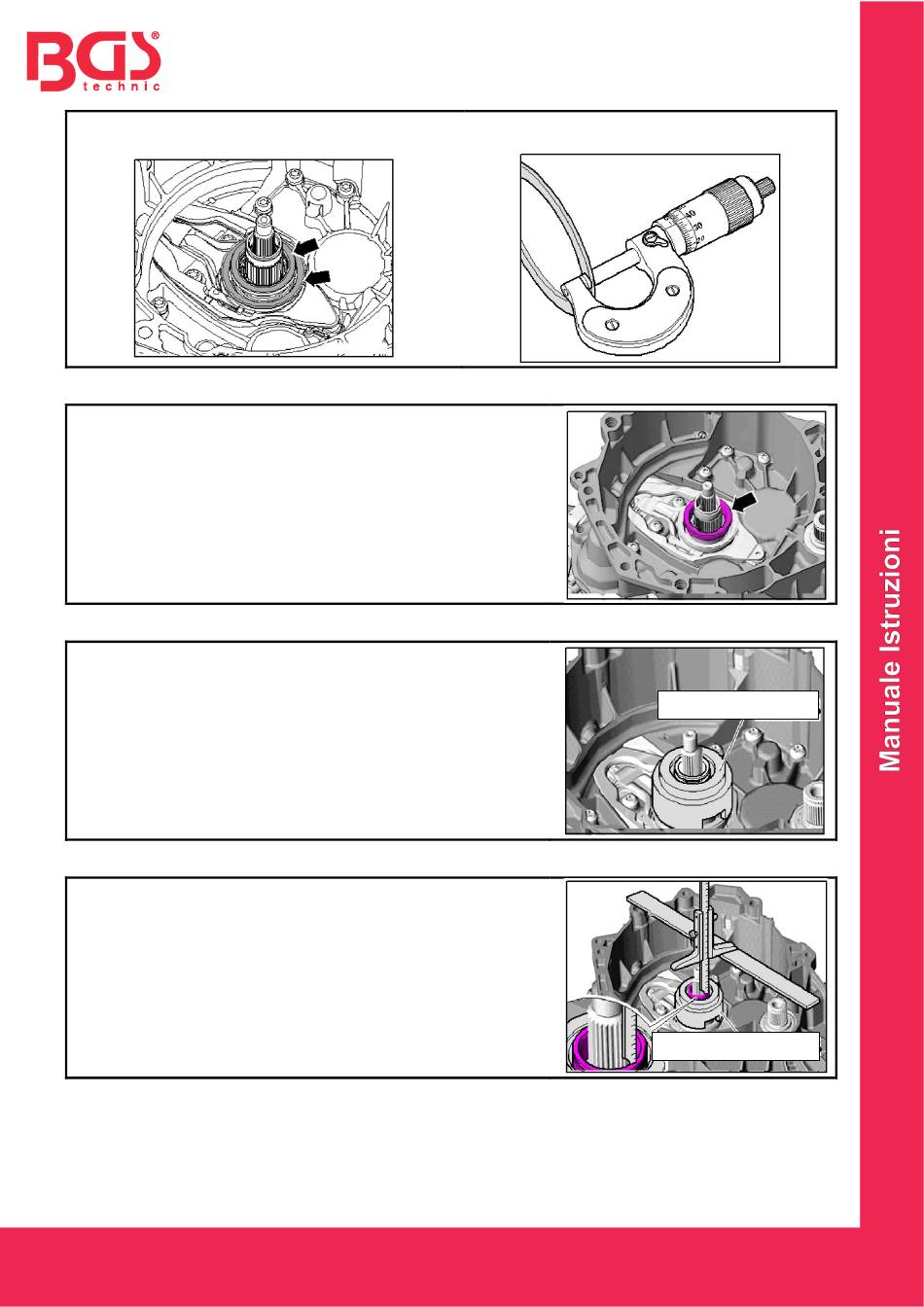

Installazione delle due leve d'inizio e dei loro
cuscinetti nell'ingranaggio.
Siccome ci sono 2 frizioni, ci saranno 2 step di regolazione di
queste.
Verranno fatte molte misurazioni mentre verrà effettuata
questa operazione.
Ogni misurazione richiede diverse preparazioni e pochi
semplici calcoli.
Per favore seguire tassativamente queste sequenze di
operazione.
Si inizierà con il grande cuscinetto nell'ingranaggio la frizione
1 (K1).
Prima misurazione per (K1)
Rimuovere il piccolo cuscinetto nell'ingranaggio con il disco
spesso 1.4 millimetri.
Posizionare il calibro scorrevole sul grande cuscinetto
nell'ingranaggio.
Esercitare un po' di pressione sul calibro a scorrimento e
ruotarlo per assicurarsi la corretta posizione del misuratore
sul cuscinetto.
Posizionare la riga sulla flangia della scatola del cambio e
usare il calibro di profondità per le vostre misurazioni della
profondità sotto la leva del cambio.
Annotare il valore misurato come (B).
Esempio: B= 62.3 mm
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Un disco spesso 1.4 millimetri su ogni
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
cuscinetto (freccia).
calibro scorrevole
calibro scorrevole
