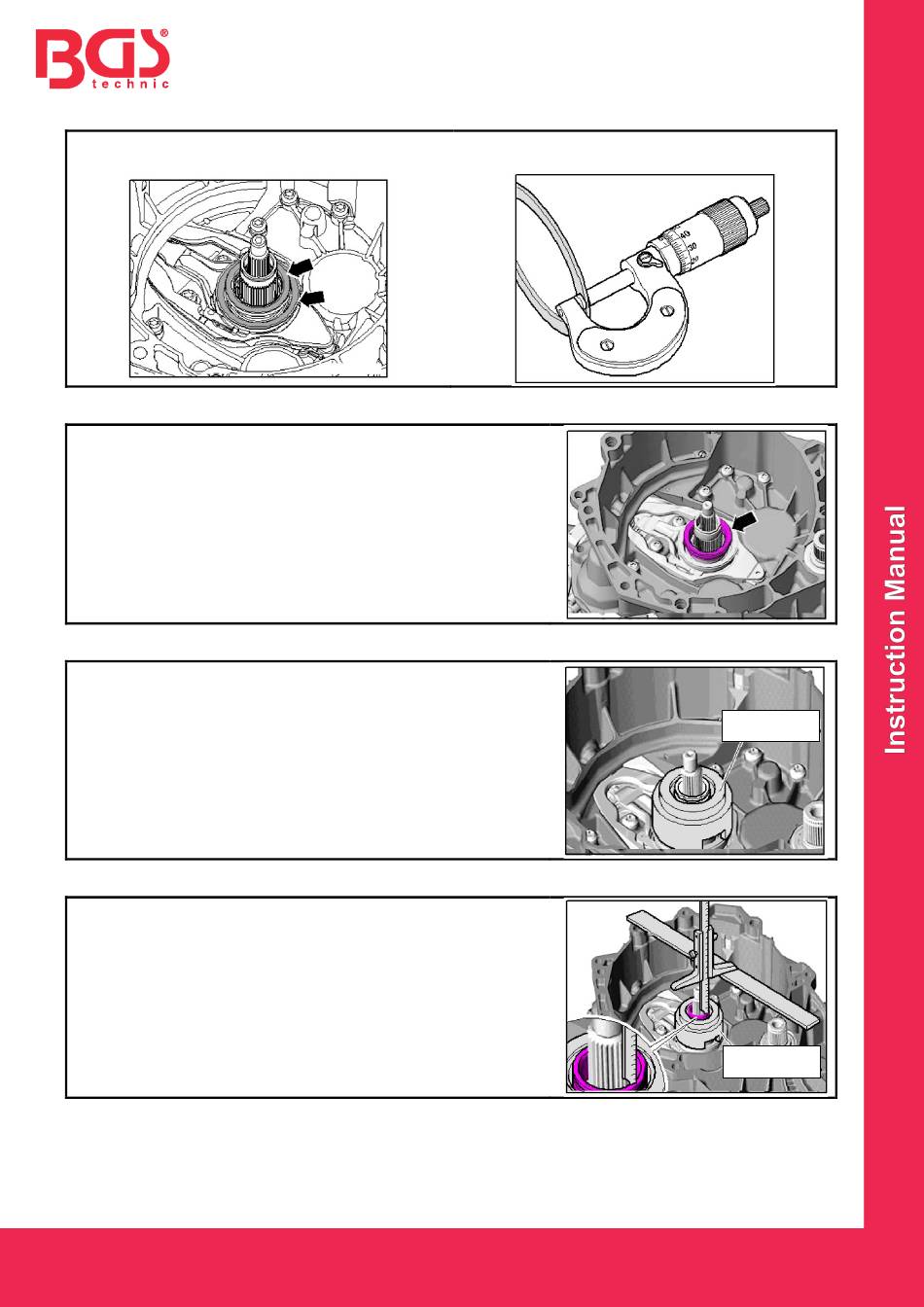

Montar las dos palancas de acoplamiento y sus
cojinetes de acoplamiento.
Puesto que hay 2 embragues, ahora hay que seguir 2 pasos
para el ajuste.
Durante este trabajo se realizarán varias mediciones.
Cada medición requiere diferentes preparaciones y un par de
cálculos.
Por favor, siga todos estos procedimientos.
Se comienza con el cojinete de acoplamiento grande para el
embrague 1 (K1).
Primera medición para el (K1)
Vuelva a retirar el cojinete de acoplamiento pequeño con el
disco de ajuste de 1,4 milímetros de espesor.
Coloque el bloque de galgas en el cojinete de acoplamiento
grande.
Presione una vez sobre el bloque de galgas y gírelo para
asegurarse de que está correctamente colocado en el
cojinete.
Coloque la regla de medición en la brida del engranaje y
mida la profundidad en el eje de transmisión.
Anote el valor medido bajo la denominación (B).
Ejemplo: B= 62,3 mm
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Coloque un disco de ajuste de 1,4 mm de
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
espesor en cada cojinete (flecha).
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
Galga
Galga
