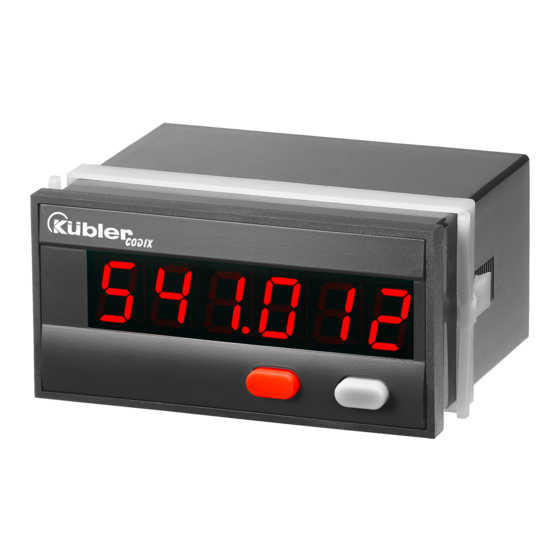

Kübler CODIX 541 Instrucciones De Puesta En Servicio

Bedienungsanleitung
Elektronische Anzeigezähler
CODIX 541, 542, 543 und 544
1. Beschreibung
CODIX 541
Bitte beachten: Lesen Sie zuerst Abschnitt
1-4 bei CODIX 544 und fahren Sie dann auf
Seite 5 fort.
CODIX 542
Bitte beachten: Lesen Sie zuerst Abschnitt
1-4 bei CODIX 544 und fahren Sie dann auf
Seite 7 fort.
CODIX 543
Bitte beachten: Lesen Sie zuerst Abschnitt
1-4 bei CODIX 544 und fahren Sie dann auf
Seite 8 fort.
CODIX 544
Die Ausführung CODIX 544 ist ein Universal-
gerät und verhält sich je nach ein ge stell ter
Grund be triebs art wie
• der Impulszähler CODIX 541 (ab Seite 5)
oder
• der Frequenzzähler CODIX 542
(ab Seite 7) oder
• der Zeitzähler CODIX 543 (ab Seite 8)
1.1. Vorwort
t
Lesen Sie vor der Montage und
der Inbetriebnahme diese Be-
dienungsanleitung aufmerksam
und vollständig durch. Beachten
Sie zu Ihrer eigenen Sicherheit
und der Betriebssicherheit alle
Warnungen und Hinweise. Wenn
das Gerät nicht nach dieser Be-
dienungsanleitung benutzt wird,
kann der vorgesehene Schutz
beeinträchtigt werden.
2. Sicherheits- und Warnhinweise
t
Benutzen Sie das Gerät nur
in technisch einwandfreiem
Zustand, bestimmungsgemäß,
sicherheits- und gefahrenbewusst
unter Beachtung dieser Bedi-
enungsanleitung.
Defekte oder beschädigte Geräte
müssen unverzüglich vom Netz
getrennt und außer Betrieb ge-
nommen werden.
Das Gerät darf nicht geöffnet
werden. Benutzen Sie den Repa-
raturservice des Herstellers.
Schließen Sie das Gerät nur an
die vorgesehenen Stromnetze an.
Die Sicherheit des Systems in
welches das Gerät integriert wird,
ist in der Verantwortung des
Einrichters.
Trennen Sie für Installations- und
Wartungsarbeiten sämtliche
Stromkreise.
Verwenden Sie nur für Ihr Land
zugelassene, für Ihre Tempera-
tur- und Leistungsbereich aus-
gelegte Kabel.
Installations- und Servicearbeiten
dürfen nur von einer Fachkraft
ausgeführt werden.
Das Gerät muss zwingend mit
externen, zugelassenen Si-
cherungen abgesichert werden.
Den Wert entnehmen Sie den
technischen Daten.
Das auf dem Gerät verwendete
Symbol soll darauf hinweisen,
!
dass es Gefahren gibt, auf die
in dieser Anleitung hingewiesen
wird.
2.1 Bestimmungsgemäßer Gebrauch
Der Zähler erfasst Impulse, Zeiten und Fre-
quenzen bis max. 60 kHz und bietet eine
Vielzahl verschiedener Betriebsarten. Jeder
darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß. Der Einsatzbereich
dieses Geräts liegt in industriellen Prozessen
und Steuerungen von Fertigungsstraßen der
Metall-, Holz-, Kunststoff-, Papier-, Glas- und
Textilindustrie u.ä. Überspannungen an den
Schraubklemmen des Geräts müssen auf den
Wert der Überspannungskategorie II begrenzt
sein. Das Gerät darf nur im ordnungsgemäß
