6.4.4 Siirrettävä märkäasennus
VAROITUS
Kuumien pintojen aiheuttama palovammojen
vaara!
Moottorin kotelo voi kuumentua käytön aikana. Se voi
aiheuttaa palovammoja. Anna pumpun jäähtyä
sammuttamisen jälkeen ympäristölämpötilaan!
VAROITUS
Paineletkun hajoaminen!
Jos paineletku hajoaa tai irtoaa hallitsemattomasti, se
voi aiheuttaa (vakavia) loukkaantumisia. Kiinnitä
paineletku tiukasti poistoputkeen! Estä paineletkun
taittuminen.
HUOMAUTUS
Liian matalan vedenkorkeuden aiheuttamat
pumppausongelmat
Hydrauliikka on itseilmaava. Pienemmät ilmatyynyt
hajoavat pumppauksen aikana. Jos aine laskee liian
syvälle, virtaama voi heikentyä. Pienimmän sallitun
vesimäärän on ulotuttava hydrauliikkakotelon
yläreunaan saakka!
Kuljetusta varten pumppu on varustettava pumpun
jalalla. Pumpun jalka takaa vähimmäismaavaran ja hyvän
asennon tukevalla alustalla. Tämä mahdollistaa tässä
asennustavassa halutun sijoittamisen käyttötilaan/
asennuspaikkaan. Jotta vältetään uppoaminen
pehmeäalustaisiin asennuspaikkoihin, on käytettävä
kovaa alustaa. Painepuolelle on liitettävä paineletku. Jos
pumppua käytetään pitkään, se on kiinnitettävä lattiaan.
Näin estetään tärinät ja varmistetaan, että laite käy
tasaisesti eikä kulu juurikaan.
HUOMIO! Jos moottori nostetaan upoksista käytön
aikana, on noudatettava Käyttötapa upottamattomana
-kohdan ohjeita (S2-15, S3 10 %*)!
* Käyttötapa S3 25 % on sallittu, jos varmistetaan, että
ennen uutta käynnistämistä moottori on jäähtynyt
riittävästi! Tarvittavan jäähdytyksen varmistamiseksi
moottori upotetaan vähintään 1 minuutiksi veteen!
Asennus- ja käyttöohje Wilo-Rexa FIT
Asennus ja sähköliitäntä

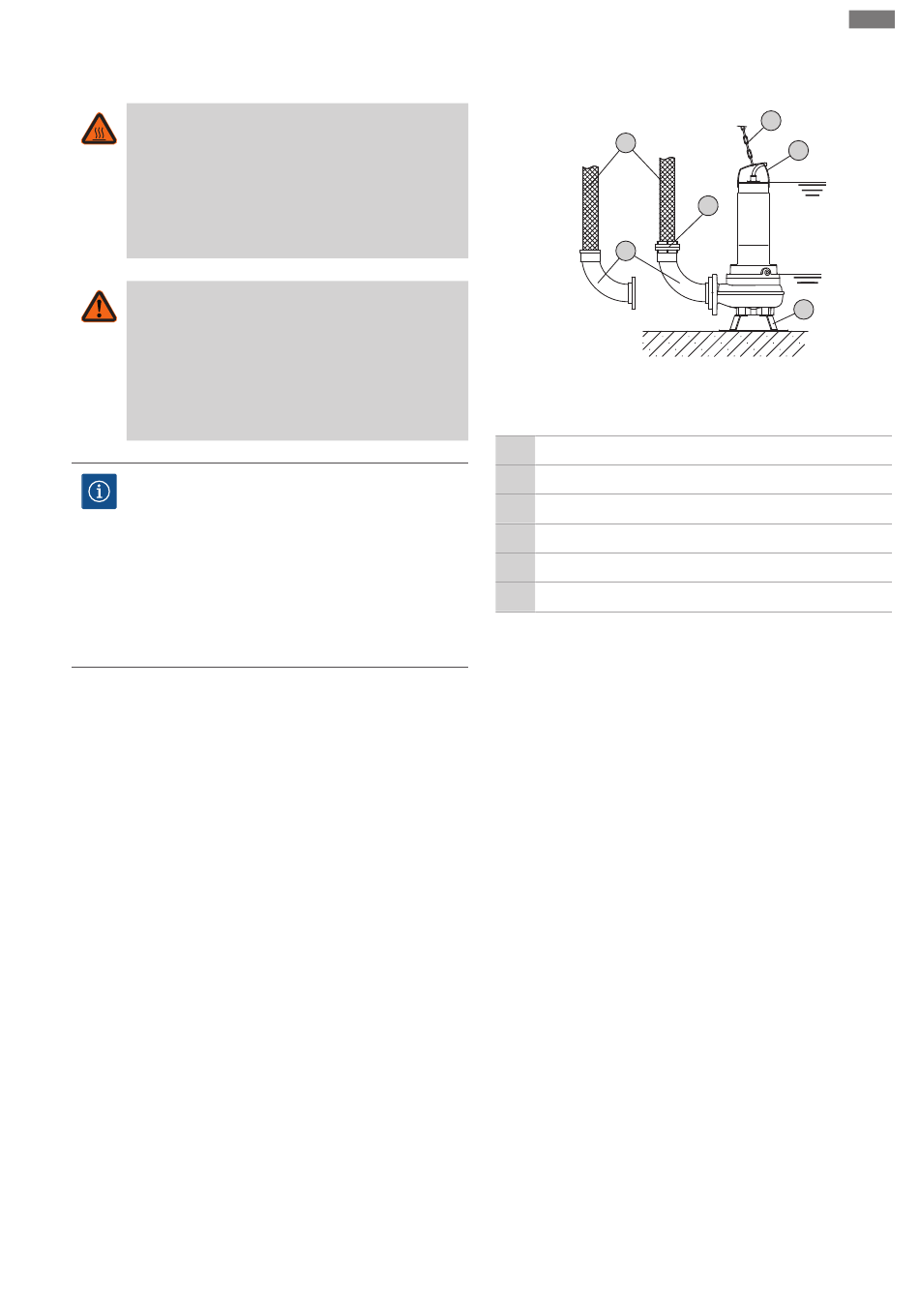

Fig. 6: Märkäasennus, siirrettävä
1
2
3
4
5
6
6.4.5
Työvaiheet
4
2
Pumpun jalka
Putkikäyrä letkuliitännällä tai Storz-putkiliitännällä
Storz-letkuliitäntä
Paineletku
Nostoväline
Kiinnityskohta
‡
Pumpun jalka asennettu.
‡
Paineliitäntä valmisteltu: Putkikäyrä asennettu
letkuliitännällä tai Storz-kytkimellä.
1. Kiinnitä nostoväline sakkelilla pumpun kiinnityskohtaan.
2. Nosta pumppu ja laske suunniteltuun
työskentelypaikkaan (kaivo, kuoppa).
3. Laske pumppu kestävälle alustalle.
HUOMIO! Uppoamista on vältettävä!
4. Sijoita paineletku ja kiinnitä oikeaan paikkaan (esim.
virtaus). VAARA! Jos paineletku hajoaa tai irtoaa
hallitsemattomasti, se voi aiheuttaa (vakavia)
loukkaantumisia! Kiinnitä paineletku tiukasti
poistoputkeen.
5. Asenna virransyöttöjohto asianmukaisesti. HUOMIO! Älä
vaurioita virransyöttöjohtoa!
▶ Pumppu on asennettu ja sähköalan ammattilainen voi
suorittaa sähköliitännän.
Pinnansäätö
Pinnansäädön avulla selvitetään ajantasaiset
täyttömäärät ja pumppu voidaan kytkeä päälle ja pois
automaattisesti täyttötilan perusteella. Täyttömäärien
määrittäminen voidaan tehdä erilaisilla anturityypeillä
(uimurikytkimellä, paine- ja ultraäänimittauksilla tai
fi
5
6
S1
3
S2 / S3
1
