da
FARE! Hvis pumpen sluttes direkte til styreenheden,
skal stikket afmonteres og udførelsen af den elektri-
ske tilslutning overlades til en elinstallatør!
6.5.4 Tilslutning af trefasestrømmotor
PE L1
M 3~

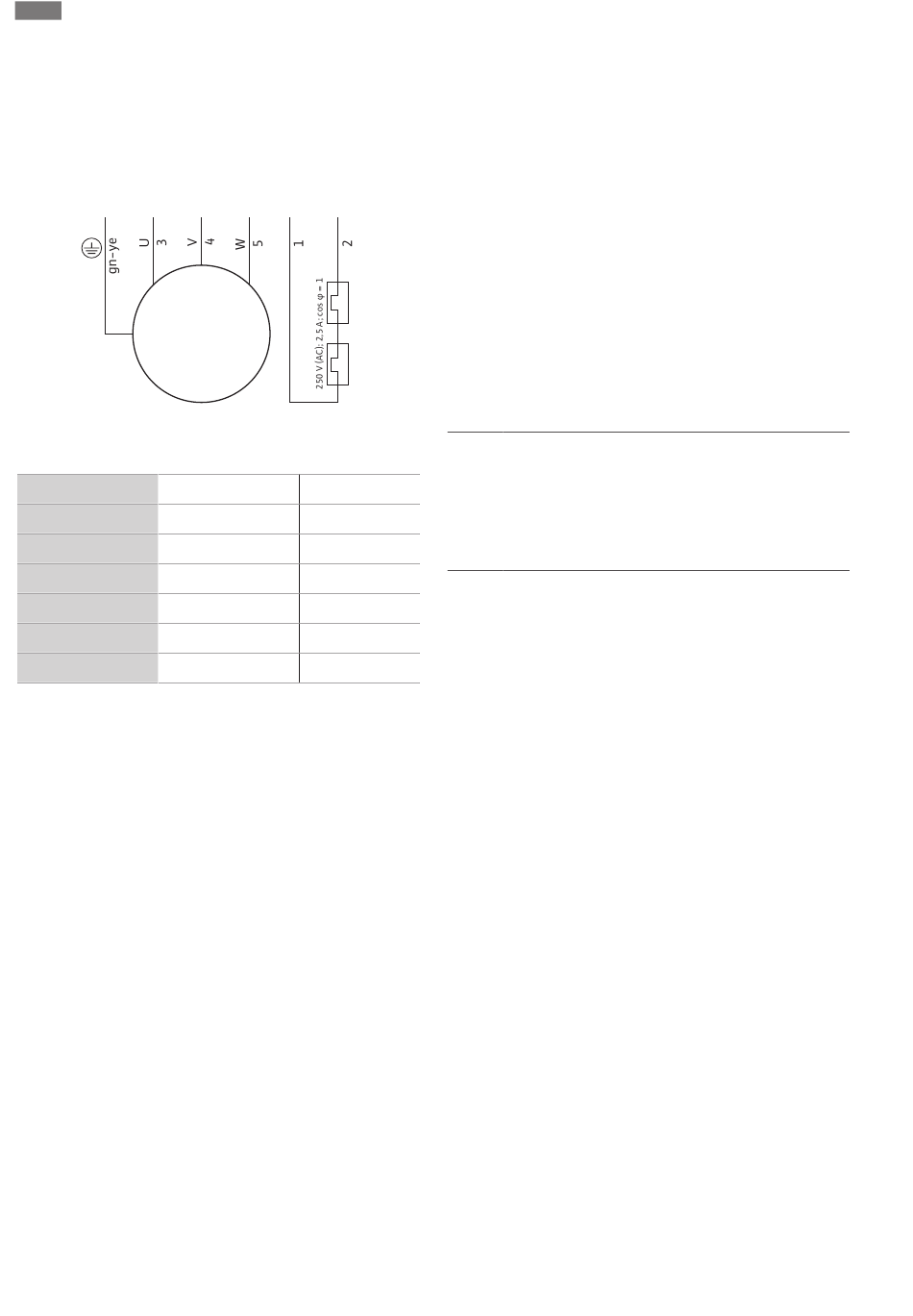

Fig. 8: Tilslutningsdiagram for trefasestrømmotor
Ledernummer Betegnelse
1 20
2 21
3 U
4 V
5 W
Grøn/gul (gn-ye) Jord
For trefasestrømmotorer skal der være et højreroterende
rotationsfelt. Trefasestrømversionen er udstyret med et
CEE-stik eller fri kabelende:
▪ Hvis der forefindes et CEE-stik, foregår tilslutningen til
strømnettet ved at sætte stikket i stikdåsen. Stikket er
ikke oversvømmelsessikkert. Installer stikkontakten et
oversvømmelsessikkert sted! Følg angivelsen angående
stikkets kapslingsklasse (IP).
▪ Hvis der er en fri kabelende til rådighed, skal pumpen
sluttes direkte til styreenheden. FARE! Hvis pumpen
sluttes direkte til styreenheden, skal udførelsen af den
elektriske tilslutning overlades til en elinstallatør!
6.5.5 Tilslutning af overvågningsanordninger
Alle overvågningsanordninger skal tilsluttes!
6.5.5.1 Overvågning af motorvikling
Vekselstrømsmotor
Ved vekselstrømsmotorer er den termiske motorover-
vågning selvkoblende. Overvågningen er altid aktiv og
må ikke tilsluttes separat.
210
L2 L3 20 21
Klemme
WSK
WSK
L1
L2
L3
PE
Installation og elektrisk tilslutning
Trefasestrømmotor med bimetalføler
Bimetalfølere sluttes direkte til styreenheden eller via et
vurderingsrelæ.
Tilslutningsværdier: maks. 250 V (AC), 2,5 A, cos φ = 1
Når tærskelværdien er nået, skal der ske en frakobling.
Ved versionen med monteret stik er den termiske motor-
overvågning på forhånd tilsluttet i stikket og indstillet på
den korrekte værdi.
6.5.5.2 Overvågning af tætningskammer (ekstern elektrode)
Tilslut den eksterne elektrode via et analyserelæ. Hertil
anbefaler vi relæet "NIV 101/A". Tærskelværdien er
30 kohm.
Når tærskelværdien er nået, skal der komme en advar-
sel, eller der skal ske en frakobling.
FORSIGTIG
Tilslutning af tætningskammerovervågningen
Hvis der kun følger en advarsel, når tærskelværdien
nås, kan pumpen blive totalskadet af indtrængende
vand. En frakobling af pumpen anbefales altid!
6.5.6 Indstilling af motorværn
Motorværnet skal indstilles afhængigt af den valgte til-
koblingstype.
6.5.6.1 Direkte tilkobling
Indstil motorværnskontakten til dimensioneringsstrøm-
men (se typeskiltet) ved fuldlast. Ved dellastdrift anbe-
fales det at indstille motorværnskontakten 5 % over den
målte strøm i driftspunktet.
6.5.6.2 Blødstart
Indstil motorværnskontakten til dimensioneringsstrøm-
men (se typeskiltet) ved fuldlast. Ved dellastdrift anbe-
fales det at indstille motorværnskontakten 5 % over den
målte strøm i driftspunktet. Overhold endvidere følgende
punkter:
▪ Strømforbruget skal altid ligge under dimensionerings-
strømmen.
▪ Afslut opstart og nedlukning inden for 30 sekunder.
▪ Foretag brokobling af den elektroniske starter
(blødstart), når den normale drift er nået, for at undgå
effekttab.
6.5.7 Drift med frekvensomformer
Drift med frekvensomformer er ikke tilladt.
