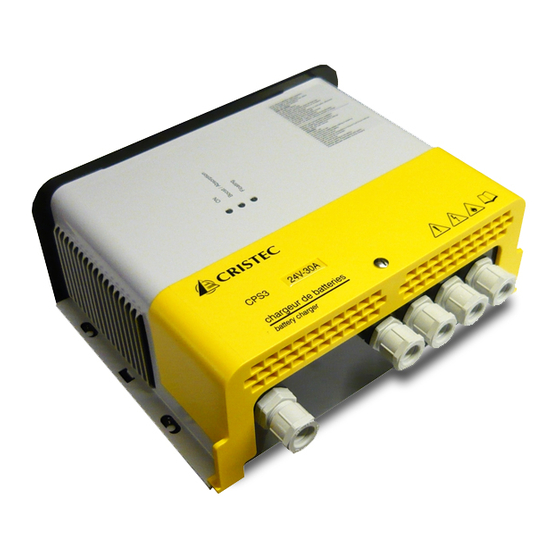

Cristec CPS3 12V/16A Manual Del Usuario
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Manuel d'utilisation des chargeurs de batteries CPS3
Bedienungsanleitung CPS3 Batterieladegeräte
Manual del usuario cargadores CPS3
CPS3 12V/16A
CPS3 12V/25A
CPS3 12V/40A
CPS3 12V/60A
S.A.S. CRISTEC
31 rue Marcel Paul
Z.I. Kerdroniou Est
29000 QUIMPER
FRANCE
E-mail: info@cristec.fr
User manual CPS3 battery chargers
Manuale d'uso caricabatterie CPS3
CPS3 24V/12A
CPS3 24V/20A
CPS3 24V/30A
CPS3 48V/15A
http://www.cristec.fr
Capítulos
Tabla de contenido
Manuales relacionados para Cristec CPS3 12V/16A
Resumen de contenidos para Cristec CPS3 12V/16A
- Página 16 4. EQUIPMENT MAINTENANCE AND REPAIRS 4.1. OVERVIEW 4.2. EQUIPMENT MAINTENANCE 4.3. EQUIPMENT REPAIRS 5. TECHNICAL SPECIFICATIONS 5.1. CPS3 12V/16A, 12V/25A, 24V/12A 5.2. CPS3 12V/40A, 24V/20A, 12V/60A, 24V/30A, 48V/15A 6. MONITORING INTERFACES, ACCESSORIES 6.1. MONITORING INTERFACES 6.2. ACCESSORIES AND ACCESSORIES CONNECTIONS...
- Página 42 4.1. GENERALIDADES 4.2. MANTENIMIENTO DE LOS EQUIPOS 4.3. REPARACIÓN DE LOS EQUIPOS 5. ESPECIFICACIONES TÉCNICAS 5.1. CPS3 12V/16A, 12V/25A, 24V/12A 5.2. CPS3 12V/40A, 24V/20A, 12V/60A, 24V/30A, 48V/15A 6. INTERFACES DE VIGILANCIA, ACCESORIOS 6.1. INTERFACES DE VIGILANCIA 6.2. ACCESORIOS Y CONEXIONES ACCESORIOS...
-
Página 43: Precauciones - Garantía
Este documento es propiedad de CRISTEC. Todas las informaciones que figuran en él se aplican al producto que lo acompaña. La sociedad se reserva el derecho de modificar sus especificaciones sin previo aviso. -
Página 44: Garantía
12. Los deterioros aparentes o ocultos ocasionados por los transportes y/o manipulaciones (todo recurso debe ser enviado al transportista) Nuestra garantía no puede dar lugar en ningún caso a una indemnización. CRISTEC no puede ser considerado responsable de ningún daño debido a la utilización del cargador de baterías. -
Página 45: Area Interfaz Usuario
CPS3-1M-2M-DED Acceso al área interfaz usuario: 2.3. AREA INTERFAZ USUARIO Véase el anexo 1 y 2 segùn el modelo 3. INSTALACIÓN Este apartado trata sobre las disposiciones relativas a la instalación del equipo. La instalación y la primera puesta en funcionamiento deben ser realizadas por un electricista o un instalador profesional según las normas vigentes (en el caso de los barcos de recreo, conformarse a la norma internacional ISO13297). -
Página 46: Cable De Conexión Red Alterna Pública O Grupo Electrógeno
Todos los cargadores CPS3 pueden funcionar automática e indiferentemente a partir de redes monofásicas de 85 a 265VAC y de 47 a 65Hz. Grupos electrógenos El cargador de baterías CRISTEC ha sido diseñado para funcionar con un grupo electrógeno. Atención: En algunos casos, los grupos electrógenos pueden generar sobretensiones importantes en particular durante la fase de arranque. -
Página 47: Cable De Conexión A La Masa De La Instalación
CPS3-1M-2M-DED 3 metros Hasta , los cables de conexión de las baterías deberán tener obligatoriamente una sección superior o igual a los valores indicados en el siguiente cuadro: El tipo de cable (H07-VK, MX…) deberá ser definido por el instalador en función del tipo de aplicación y de las normas aplicables. -
Página 48: Principio De Cableado
CPS3-1M-2M-DED 3.2.6. Principio de cableado Véase anexo 6. 3.3. CONFIGURACIÓN DE LA RUEDA SELECTORA Y DEL SWITCH – AJUSTES – INDICADORES 3.3.1. Descripción Los cargadores CPS3 están equipados de una rueda selectora (RC1) que permite configurar el cargador en función del tipo de baterías y de la aplicación. Configuración con ayuda de un pequeño destornillador a cabeza plana (anchura 2,5mm), dar vueltas a la derecha. -
Página 49: Configuración En Función Del Tipo De Baterías
En caso de baterías especiales, recurrir a un instalador profesional que efectuará los ajustes particulares de acuerdo con las especificaciones del fabricante de acumuladores y teniendo en cuenta las particularidades de la instalación. CRISTEC no se responsabiliza en caso de deterioro de las baterías o de carga incorrecta. -
Página 50: Curva De Carga
CPS3-1M-2M-DED 3.3.4. Curva de carga BOOST activado En esta configuración, el cargador CPS3 suministra una curva de carga 3 estados IUoU: Boost, Absorción, Floating. U boost: tensión de BOOST (véase el Batería descargada Batería poco descargada cuadro más arriba) U floating: tensión de Floating (véase el cuadro más arriba) T boost: Duración máxima de BOOST (véase el cuadro más arriba) -
Página 51: Indicadores
Para cualquier operación de reparación, desconectar el cargador de baterías de la red alterna y de las baterías. En caso de rotura de los fusibles, respetar el calibre y el tipo de fusible recomendado en este manual. Para cualquier otra intervención de reparación, ponerse en contacto con un distribuidor o la sociedad CRISTEC. -
Página 52: Especificaciones Técnicas
CPS3-1M-2M-DED 5. ESPECIFICACIONES TÉCNICAS 5.1. CPS3 12V/16A, 12V/25A, 24V/12A... -
Página 53: Cps3 12V/40A, 24V/20A, 12V/60A, 24V/30A, 48V/15A
CPS3-1M-2M-DED 5.2. CPS3 12V/40A, 24V/20A, 12V/60A, 24V/30A, 48V/15A... -
Página 54: Interfaces De Vigilancia, Accesorios
6.2. ACCESORIOS Y CONEXIONES ACCESORIOS Los accesorios no forman parte del suministro básico de los cargadores de baterías CPS3; están disponibles en su distribuidor. Sólo se pueden montar con los cargadores los accesorios comercializadas por CRISTEC. Los accesorios disponibles para la gama CPS3 son: Mando Parada/Marcha del cargador a distancia: referencia A/M-CPS3 Cable de 5 metros + conmutador Parada/Marcha;... -
Página 55: Certificación De Conformidad Ce
DECLARACIÓN DE CONFORMIDAD con las disposiciones de la directiva 2006/95/CE Baja Tensión y con las disposiciones de la directiva 2004/108/CE Compatibilidad Electromagnética Fabricante: CRISTEC Señas: 31 rue Marcel Paul, Z.I. Kerdroniou Est – 29000 Quimper/FRANCE declará que los cargadores de baterías CPS3: 12V/16A, 12V/25A, 12V/40A, 12V/60A, 24V/12A, 24V/20A, 24V/30A y 48V/15A están conformes a las disposiciones de la directiva 2006/95/CE y a las disposiciones de la directiva... - Página 70 CPS3-1M-2M-DED 1. ANNEXE 1 / APPENDIX 1 / ANHANG 1 / ANEXO 1 / ALLEGATO 1 CPS3/12-16, CPS3/12-25 ET CPS3/24-12. Entrée / Input / Eingang / Entrada / Ingresso: K1 : PE : Terre / Earth / Erde / Tierra / Terra ACN : Neutre / Neutral / Neutralleiter / Neutro / Neutro ACL : Phase / Phase / Phase / Fase / Fase Sorties / Outputs / Ausgang / Salidas / Uscita:...
- Página 71 CPS3-1M-2M-DED 2. ANNEXE 2 / APPENDIX 2 / ANHANG 2 / ANEXO 2 / ALLEGATO 2 CPS3/12-40, CPS3/12-60, CPS3/24-20, CPS3/24-30 ET CPS3/48-15. SW1/K2/K10/K11/KLD123/K13/K14/K15 : non montés sur CPS3/12-40 et CPS3/24-20 / not mounted on CPS3/12-40 and CPS3/24- 20 / Nicht montiert auf dem Modelle CPS3/12-40 und CPS3/24-20 / No montados sobre CPS3/12-40 y CPS3/24-20 / No montati sopra CPS3/12-40 e CPS3/24-20 Entrée / Input / Eingang / Entrada / Ingresso: K1 :...
- Página 72 CPS3-1M-2M-DED 3. ANNEXE 3 / APPENDIX 3 / ANHANG 3 / ANEXO 3 / ALLEGATO 3 CPS3/12-16, CPS3/12-25, CPS3/24-12...
- Página 73 CPS3-1M-2M-DED 4. ANNEXE 4 / APPENDIX 4 / ANHANG 4 / ANEXO 4 / ALLEGATO 4 CPS3/12-40, CPS3/24-20...
- Página 74 CPS3-1M-2M-DED 5. ANNEXE 5 / APPENDIX 5 / ANHANG 5 / ANEXO 5 / ALLEGATO 5 CPS3/12-60, CPS3/24-30, CPS3/48-15...
- Página 75 CPS3-1M-2M-DED 6. ANNEXE 6 / APPENDIX 6 / ANHANG 6 / ANEXO 6 / ALLEGATO 6 AUTRES CABLAGES /OTHER TYPE OF INSTALLATION / ANDERE KABELUNGEN / OTROS CABLEADOS / ALTRI TIPI DI CABLAGGIO...
- Página 76 CPS3-1M-2M-DED Remarques: • Dans cette configuration la priorité de charge se fait sur les batteries Service 2 et Service 3...
- Página 77 CPS3-1M-2M-DED...
