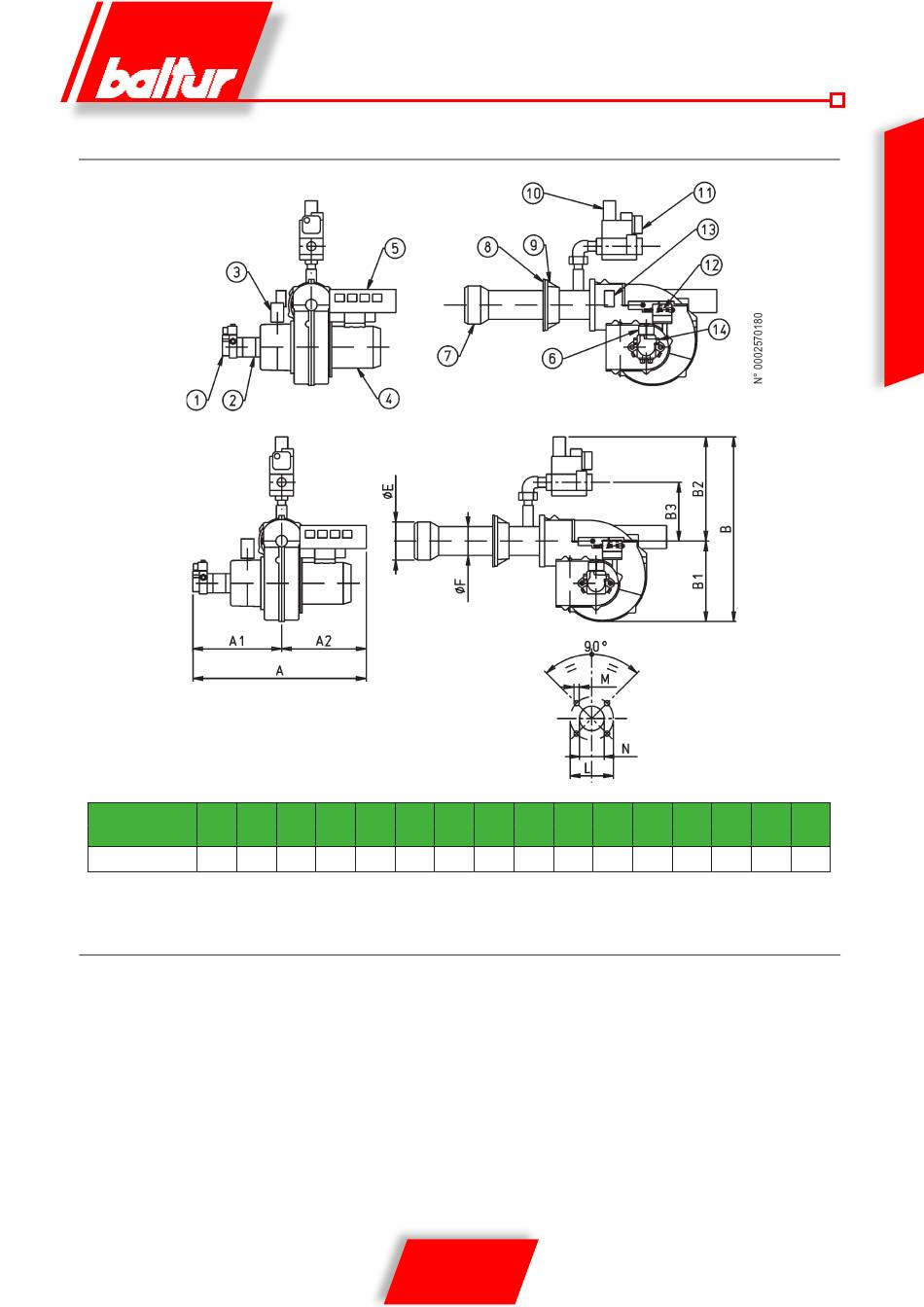

РАЗМЕРЫ
МОД. A A1
COMIST 26 SP 620 330
ПЕРЕЧЕНЬ КОМПОНЕНТОВ
1 - Насос
2 - Двигатель насоса
3 - Серводвигатель для регулировки воздуха
4 - Двигатель крыльчатки
5 - Коробка блока управления
6 - Электроклапаны
7 - Головка горения
A2 B B1 B2 B3
290 650 270 380 220
5 / 18
0006080873_201103
C D D E
МИН. МАКС. Ø
820 120 290 135 114
8 - Изоляционная прокладка
9 - Соединительный фланец горелки
10 - Моноблок
11 - Газовый прессостат
12 - Винт регулировки воздуха на головке горения
13 - Воздушный прессостат
14 - Подача
F L L M N
Ø МИН. МАКС. Ø
170 210 M 10 135
