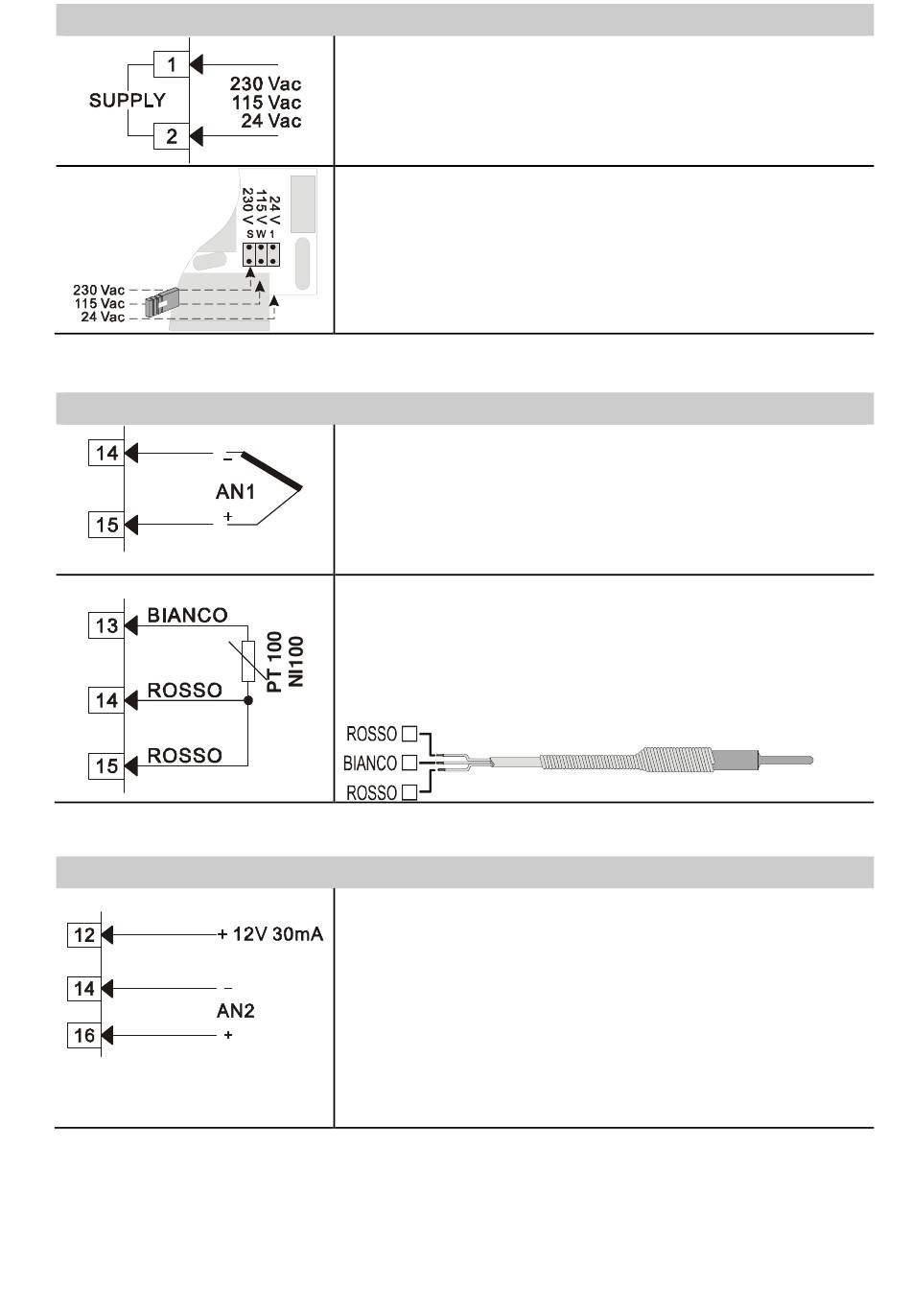

Entrada analógica AN1
Entrada analógica AN2
Alimentación
24/115/230Vac ±15% 50/60Hz
(selección desde un Jumper interno)
Preseleccionado 230 Volt
Versión ATR620-xxABC
Configurar SW1 como en el dibujo para
seleccionar el tipo de alimentación.
Para termopares K, S, T, R, J, E
•
Respetar la polaridad
•
Para eventuales alargaderas emplear el
cable compensado
apropriados al termpopar empleado.
Para PT100, NI100
•
Para la conexión a trés hilos emplear
cables de la misma sección.
•
Para la conexión a dos hilos cortocircuitar
los bornes 14 y 15.
3
2
1
Para termopares K, S, T, R, J, E
•
Respectar la polaridad
•
Para eventuales bornes emplear el cable
compensado y bornes apropriados al
termopar empleado.
Para señales normalizados en corriente y en
tención
•
Respectar la polaridad
8
y los bornes
