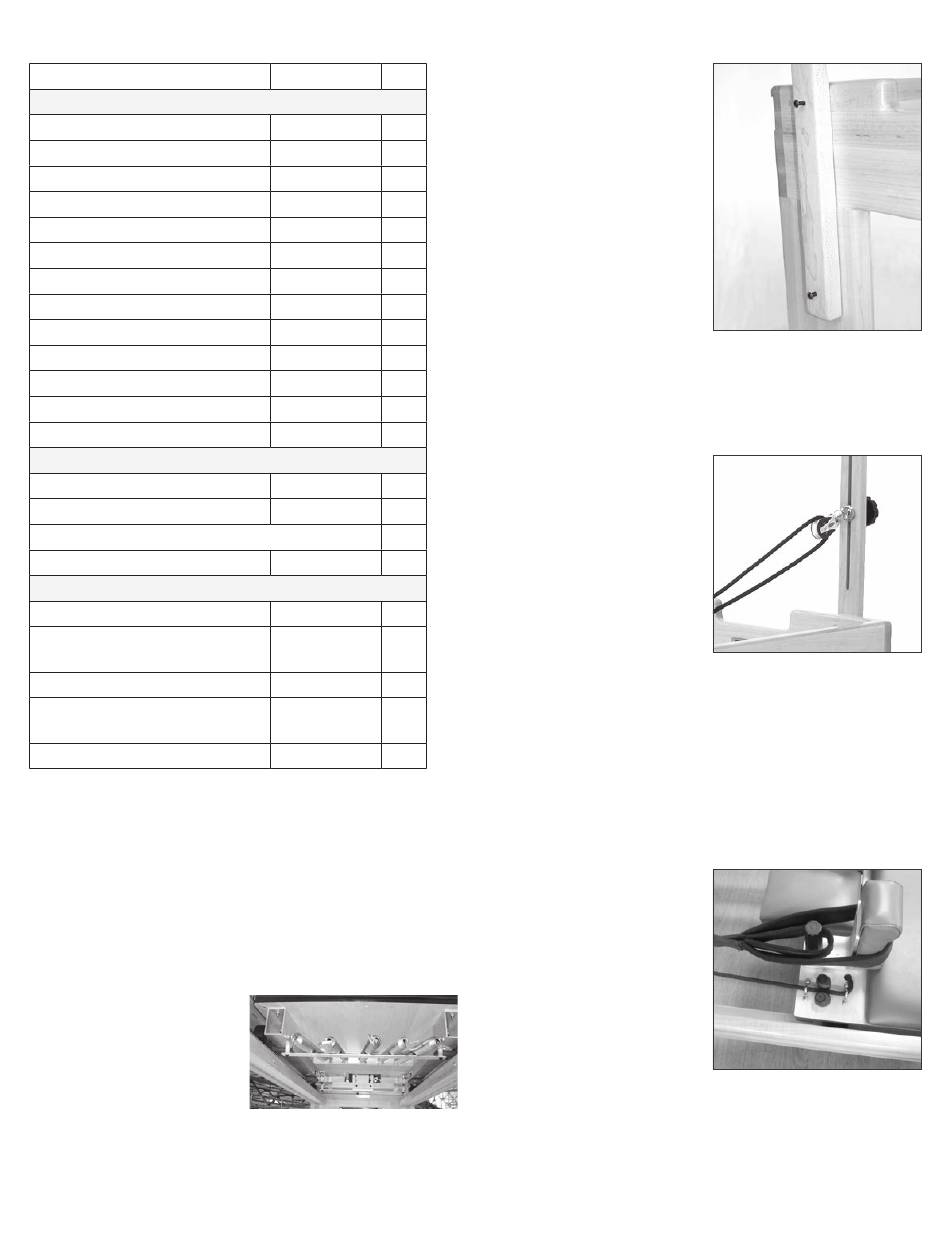

LISTA DELLE PARTI
DESCRIZIONE
Studio Reformer
Molle rosse
Molla blu
Molla verde
Asole in cotone (paio)
Maniglie in neoprene (paio)
Corde (paio)
Fermo carrello
Sitting Box
Montanti in legno (paio)
Bulloni montanti
Gruppo puleggia (paio)
Kit poggiaspalle TwistLock
Cilindretto TwistLock
Con barra poggiapiedi Classic
Cinghia piede corta
Barra molle
Con barra poggiapiedi Revo
Cinghia piede Revo
Con barra poggiapiedi Infinity
Cinghia piede Revo
Barra poggiapiedi Infinity completa
con perni di articolazione applicati
Fermo barra poggiapiedi
Viti del fermo della barra
poggiapiedi
Chiave per pomelli
MONTAGGIO DEL CARRELLO
1. Girare il carrello e pulire le due ruote e le superfici della guida
all'interno del telaio per tutta la lunghezza. Posizionare il carrello
nel telaio, con il poggiatesta rivolto in direzione contraria alla
barra poggiapiedi.
APPLICAZIONE DELLE MOLLE AL LATO INFERIORE
DEL CARRELLO
2. Individuare il supporto con
cinque bulloni a occhiello
che si trova al di sotto del
carrello. Agganciare le molle
ai bulloni a occhiello.
L'occhiello deve essere
rivolto verso il basso
I corpi delle molle devono poggiare sul pilastro piano imbottito
che si trova sotto al carrello (Figura A).
76
N. PARTE Q.TÁ
SPR9070 3
SPR7071 1
SPR9293 1
101-005 1
101-016 1
210-026 1
200-211 1
721-002 1
950-034 1
GEN7314 4
GEN9039 1
950-251 1
616-400 2
101-011 1
950-053 1
210-030 1
210-030 1
N/A 1
REF0702 2
GEN9027 2
ALL0060 1
Figura A
MONTAGGIO DEI MONTANTI STANDARD DI LEGNO
3. I montanti regolabili sono
corredati da quattro viti e
chiave esagonale. Montare
i blocchi dei montanti
sull'esterno del telaio lato
testa. I lunghi solchi dei
montanti vanno in alto, con i
bordi arrotondati rivolti verso
l'esterno, come mostra la
Figura B. Iniziare ad avvitare
manualmente entrambe le
viti in uno dei montanti prima
di stringerle.
Quando entrambe le viti
sono ferme, stringerle con
la chiave esagonale. Ripetere sull'altro montante.
APPLICAZIONE DELLE PULEGGE AI MONTANTI IN LEGNO
4. Il pacchetto in dotazione
contiene due pulegge con
pomelli neri. Svitare i pomelli
neri e staccarli. Togliere una
delle rondelle grandi dal
bullone esposto che si trova
sulla puleggia e inserire
il bullone nella fessura
sul montante.
Ricollocare la rondella sul
bullone sul lato posteriore del
montante e rimontare il pomello nero.
Eseguire la procedura su entrambi i montanti assicurandosi
che le pulegge siano rivolte verso il carrello. La Figura C mostra
l'orientamento corretto.
Alzare e abbassare le pulegge allentando il pomello nero e
facendo scorrere la puleggia verso l'alto o verso il basso lungo il
solco, quindi stringere il pomello nero.
APPLICAZIONE DELLE CORDE
5. Per applicare le corde, prima
innestare almeno una molla
del carrello alla barra delle
molle in modo da tenere in
posizione il carrello. Svolgere e
separare le corde.
6. Applicare un'asola in cotone
all'estremità di ciascuna
corda e appendere le asole ai
poggiaspalle. Far passare l'altra
estremità di ciascuna corda in una puleggia e rimandarla negli
strozzatori del carrello per regolare la lunghezza. Fare attenzione
a che la corda passi attraverso i ponticelli in cromo su entrambi
i lati dello strozzatore. Spingere sempre bene la corda negli
strozzatori per assicurare una buona presa.
Figura B
Figura C
Figura D
