3.4.2 Montage du climatiseur DTT - procéder aux découpes
Pos Description
Contour de l'appareil
1
Réaliser les découpes pour climatiseur DTT
Conditions requises
Toutes les exigences générales sont remplies, voir
-
- L' appareil est hors tension.
Outil et matériel requis
- Scie
- Le cas échéant fraise pour armoire de distribution
- Recouvrements de protection
Procédure
 Recouvrir l'armoire de distribution pour la protéger contre les ébarbures.
Réaliser les découpes et perçages sur l'armoire de distribution. Respecter les dimensions prescrites, voir
l'illustration
«Réaliser les
 Ébavurer les arêtes.
 Retirer les ébarbures et les déchets d'installation de l'armoire de distribution.

Les découpes (4) et perçages sont effectués.
Instruction d'utilisation du multicontrôleur (MC) 086100037 DTT 6601 © Pfannenberg GmbH

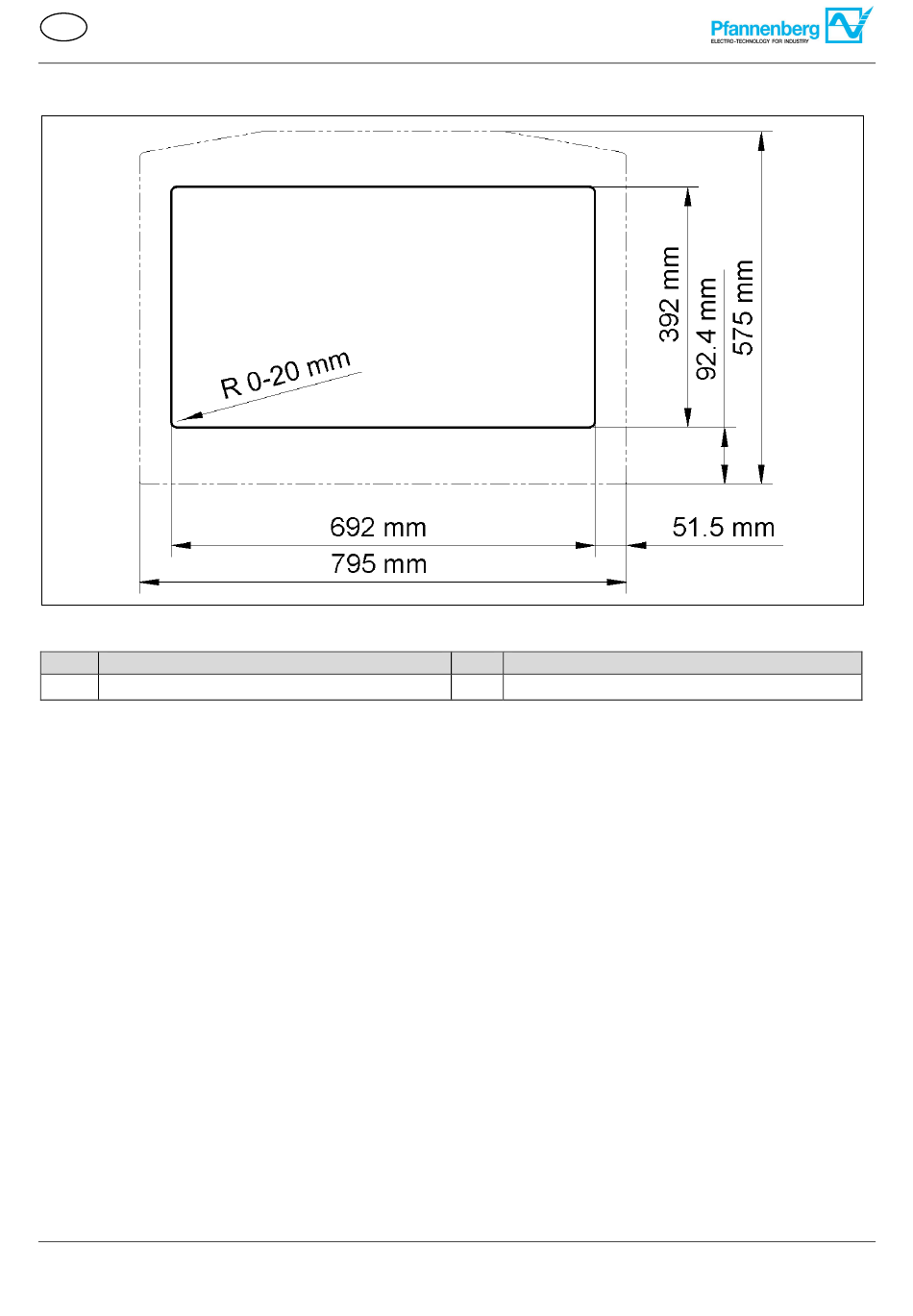

Illustration 17 - Découpe de l'armoire de distribution DTT
découpes» .
Pos Description
2 Angle de découpe
Exigences générales lors du montage
