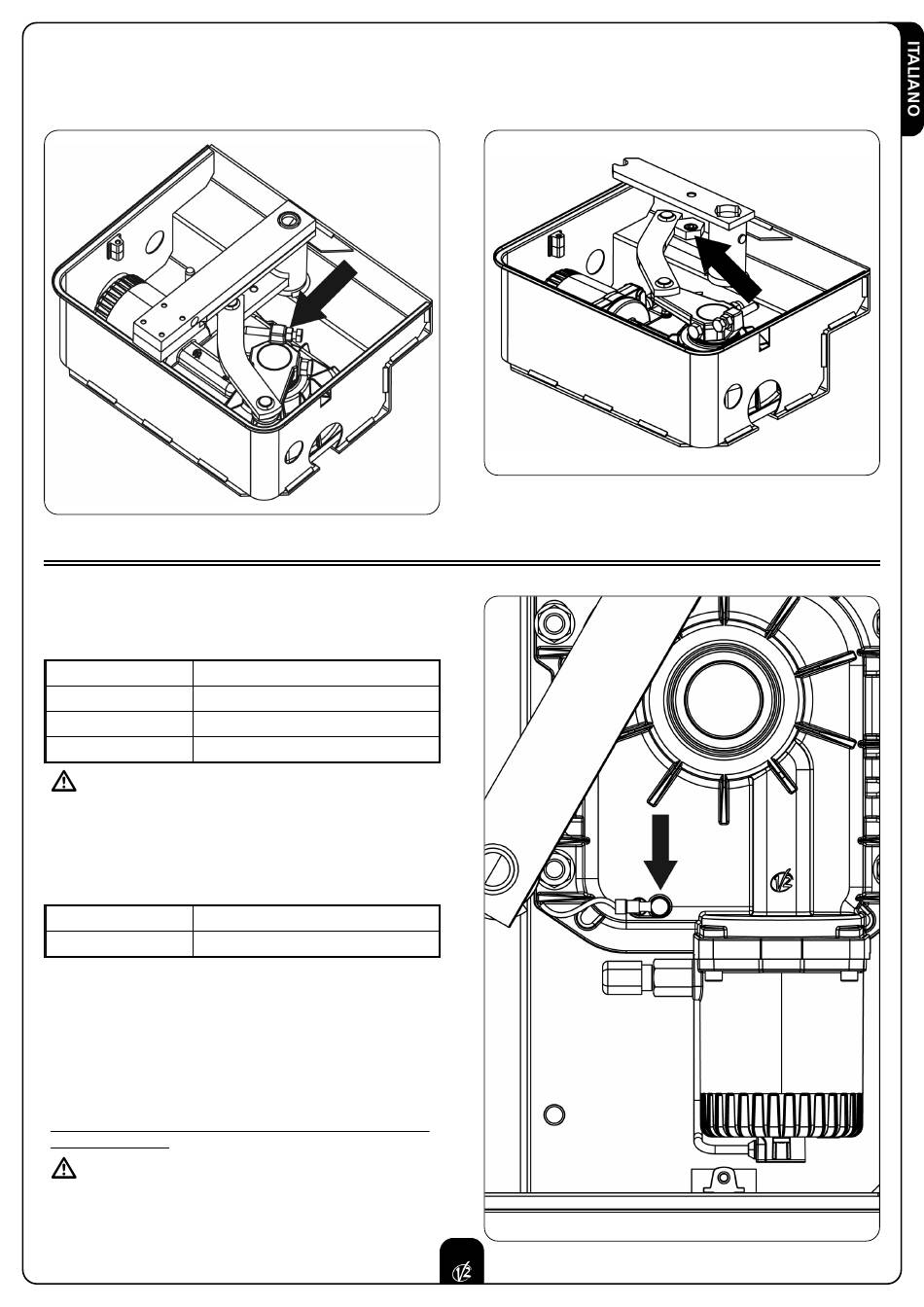

INSTALLAZIONE DEI FERMI FINECORSA

1. Portare il cancello in posizione di massima chiusura, quindi
montare la vite finecorsa come riportato in figura.

COLLEGAMENTI ELETTRICI

VULCAN-230V / VULCAN-120V
GIALLO - VERDE GND
BLU COMUNE
NERO APERTURA / CHIUSURA
MARRONE CHIUSURA / APERTURA
ATTENZIONE: Collegare sempre il cavo di terra al
sistema di terra della rete di alimentazione. Utilizzare
l'apposito fastom indicato in figura e un cavo con sezione
minima di 2,5 mm 2
VULCAN-24V
BLU APERTURA / CHIUSURA
MARRONE CHIUSURA / APERTURA
Di seguito le indicazioni da seguire per collegare i cavi
dell'encoder alla centrale di comando:
ROSSO - alimentazione accessori [+24VDC]
NERO - comune alimentazione accessori [COM (-)]
BLU - segnale encoder
BIANCO - segnale encoder
GUAINA - comune alimentazione accessori [COM (-)]
Verificare che la massa dell'alimentazione accessori sia collegata
al comune accessori
ATTENZIONE: eventuali prolunghe del cablaggio
devono essere eseguite solo con un cavo 4x0,22 schermato
con guaina in polietilene.
2. Portare il cancello in posizione di massima apertura, quindi
montare il dado finecorsa come riportato in figura e serrare
la vite.
