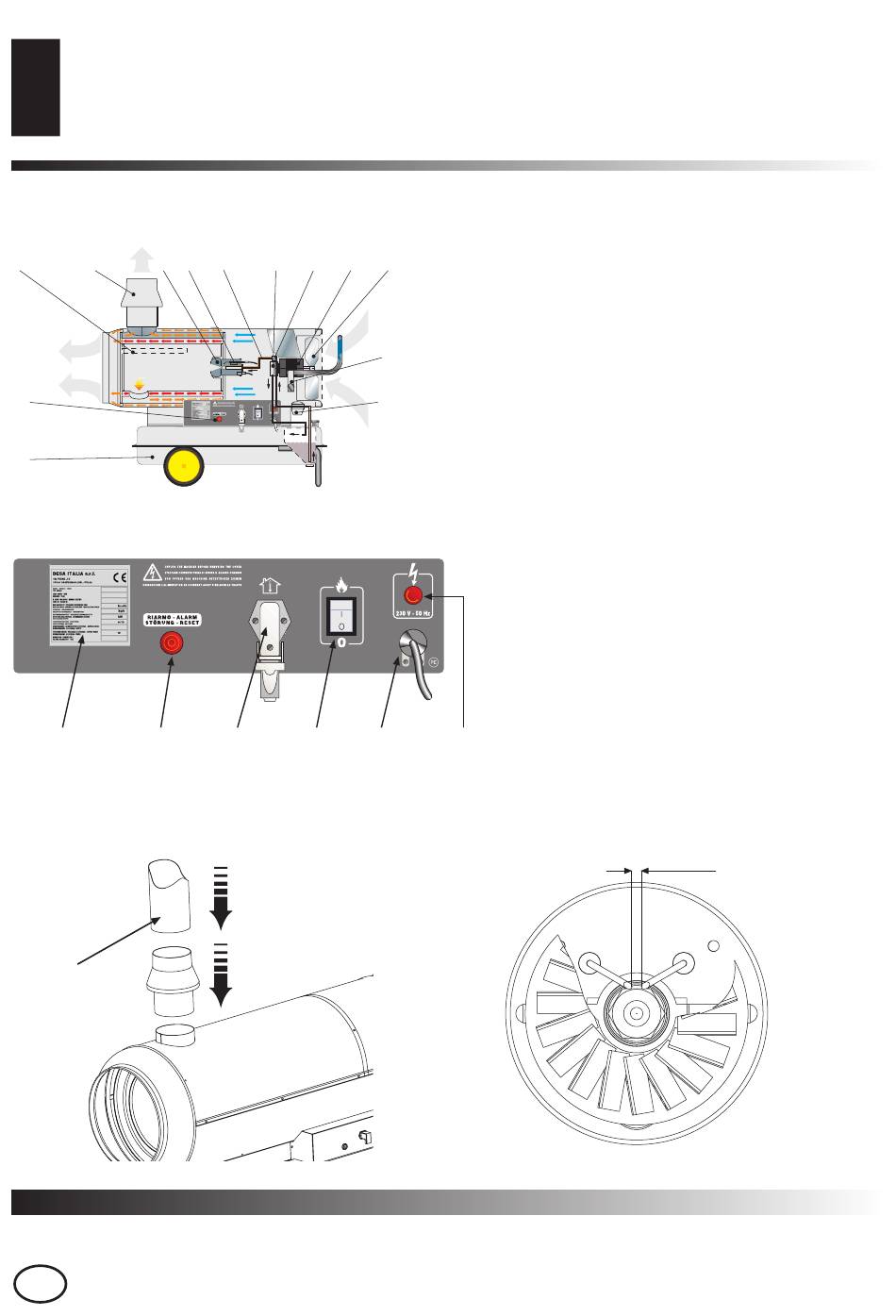

ESQUEMA DE FUNCIONAMENTO

8
PAINEL ELÉTRICO
ESQUEMA DE FIXAÇÃO DA CHAMINÉ

REGULAGEM DOS ELETRODOS

ESQUEMA DE FUNCIONAMENTO
1 2 3
13
12
PAINEL ELÉTRICO
1 2 2 1
ESQUEMA DE FIXAÇÃO DA
CHAMINÉ
Tubo Ø 150 mm
PT
4 5 6 7 8
3 4 4 3
9
10
11
5 5 6 6
REGULAGEM DOS ELETRODOS
1 Câmera de combustão
2 Conexão da chaminé paravento
3 Queimador
4 Bico
5 Circuito do combustível
6 Bomba do diesel
7 Eletroválvula do combustível
8 Motor
9 Ventilador
10 Presilha para enrolar o cabo
11 Filtro do combustível
12 Tanque do combustível
13 Painel de comandos
1 Botão de reset
2 Placa de identificação
3 Interruptor principal
4 Tomada para o termostato
ambiente
5 Cabo de alimentação
6 Led de tensão elétrica
2-3 mm
