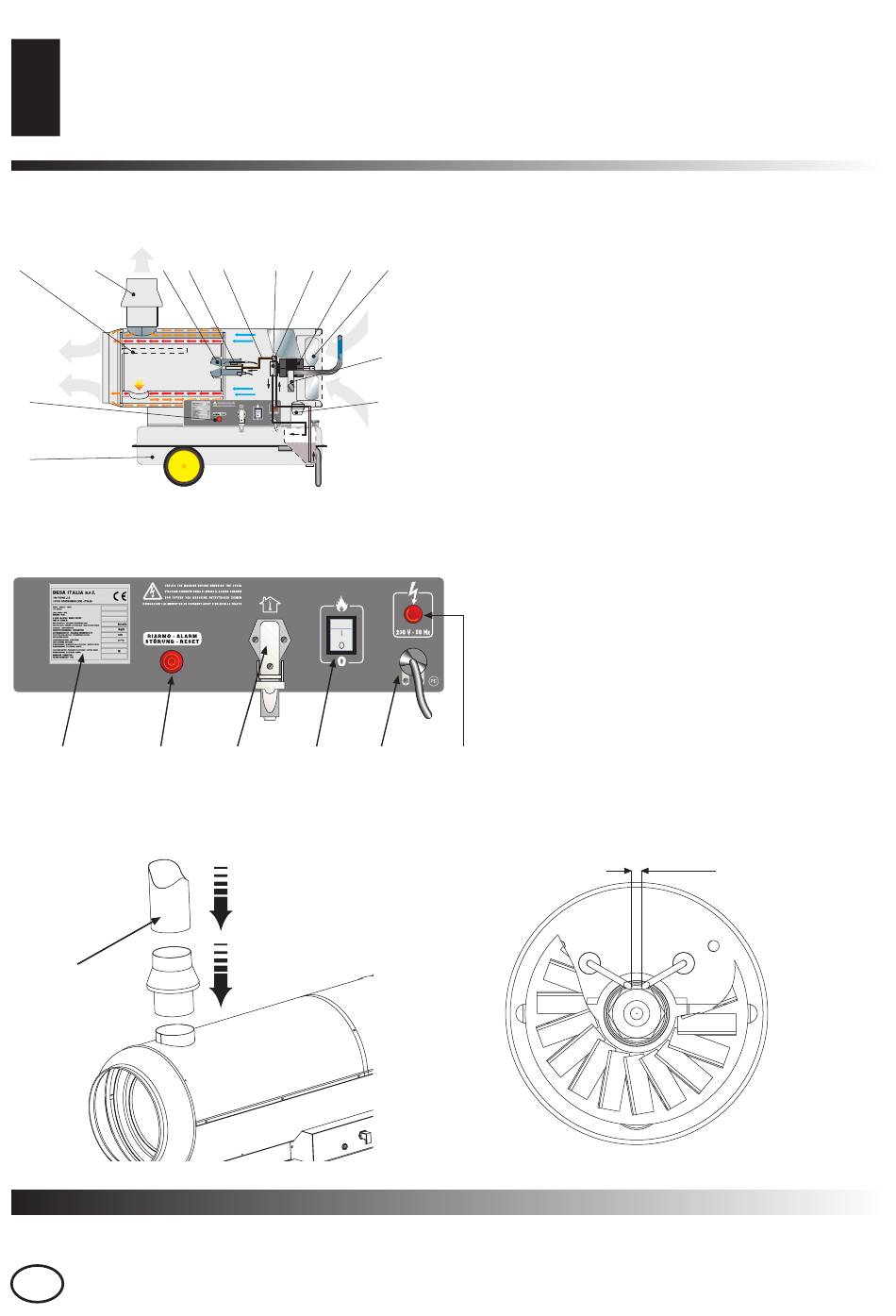

SCHEMA DI FUNZIONAMENTO

8

QUADRO ELETTRICO

SCHEMA FISSAGGIO CAMINO

REGOLAZIONE ELETTRODI

SCHEMA DI FUNZIONAMENTO
1 2 3
13
12
QUADRO ELETTRICO
1 2 2 1
SCHEMA FISSAGGIO
Tubo Ø 150 mm
IT
4 5 6 7 8
3 4 4 3
9
10
11
5 5 6 6
REGOLAZIONE ELETTRODI
1 Camera di combustione
2 Raccordo fumario anti vento
3 Bruciatore
4 Ugello
5 Circuito combustibile
6 Pompa gasolio
7 Elettrovalvola combustibile
8 Motore
9 Ventilatore
10 Staffa avvolgimento cavo
11 Filtro combustibile
12 Serbatoio combustibile
13 Quadro comandi
1 Pulsante di riarmo
2 Targhetta di identificazione
3 Interuttore principale
4 Presa per termostato ambiente
5 Cavo di alimentazione
6 Spia tensione
2-3 mm
