11
INSTALACIONES OPCIONALES
I
UNIDAD DSP
La UT-106 proporciona funciones DSP AF como por
ejemplo reducció n de ruido y notch automá tico.
Se pueden instalar hasta 2 unidades DSP para operació n
DSP simultá nea para ambas bandas MAIN y SUB.
Cuando só lo está instalado 1 unidad DSP, las funciones
DSP pueden ser operadas en la banda MAIN o SUB,
cualquiera de las dos que se esté accediendo.
NOTA: La funda aislante no se usa con el
IC-910H.
RECOMENDACIÓ N:
Al instalar solamente 1 unidad DSP, puede instalarlo
en el panel frontal o posterior lateral. Sin embargo,
instalar una unidad DSP en el panel frontal lateral
puede ser má s fá cil y seguro.

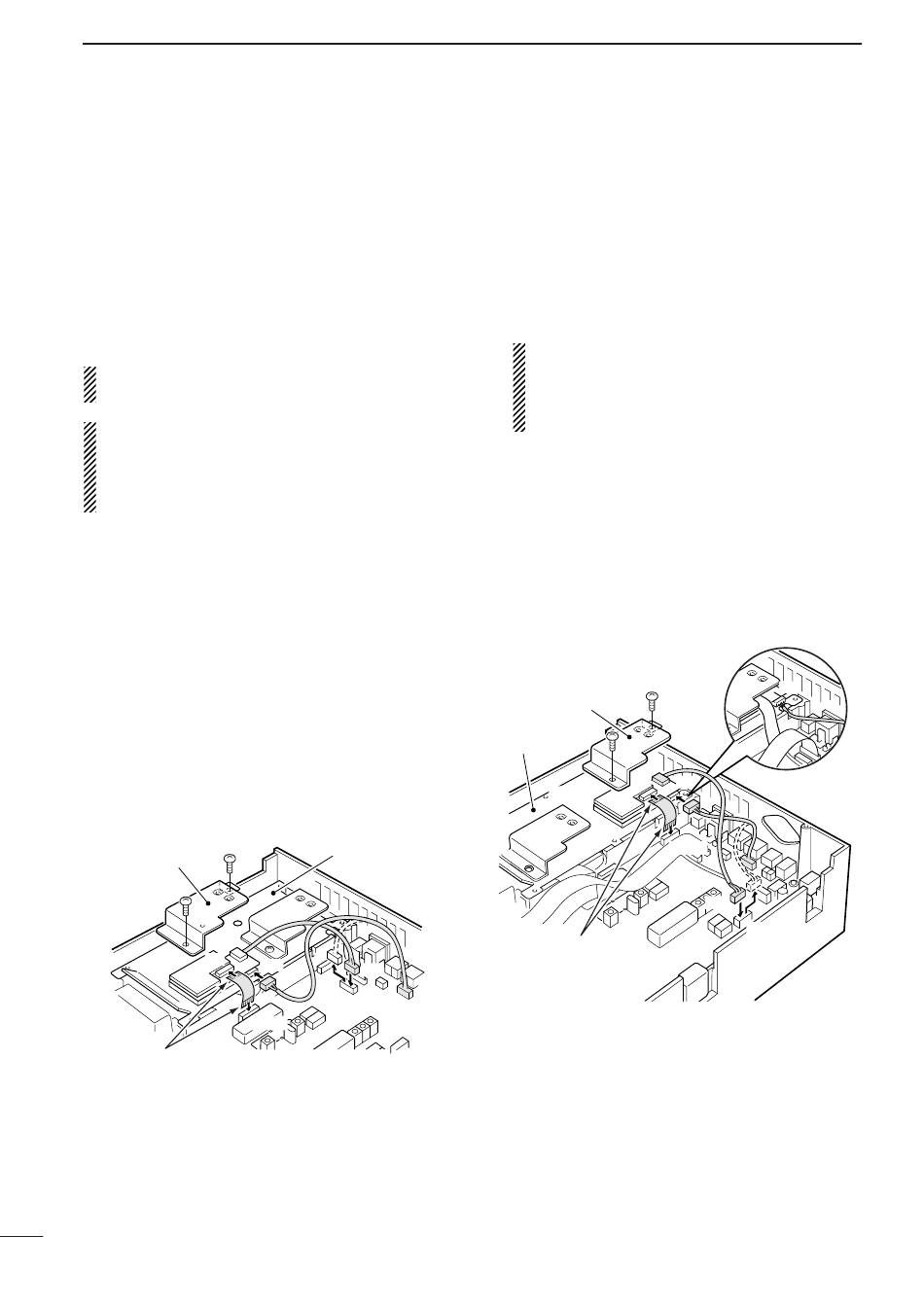

◊Instalando 1ª unidad DSP (panel lateral frontal)
q Retire la tapa superior e inferior.
• Retire el UX-910 si lo ha instalado. (p. 73)
w Retire la placa protectora.
e Retire el cable de conexió n J1751 en la unidad
MAIN. Conecte el cable al J1 en el UT-106.
r Inserte el cable de conexió n (P1) desde el UT-106
hasta J1751 en la unidad MAIN.
t Inserte el cable plano J3 en el UT-106 hasta el
J1771 en la unidad MAIN.
•Tenga cuidado de la direcció n del conductor.
•Enganche la cinta velcro al UT-106 y a la placa protectora
de la unidad PLL.
y Vuelva a colocar la placa protectora, tapa superior y
tapa inferior en la posició n original.
Placa protectora
UT-106
Tenga cuidado en la
direcció n del conductor.
72
UT-106
Unidad PLL
J3
J1
P1
J1751
J1771
Unidad MAIN
◊Instalando 2ª unidad DSP (panel lateral posterior)
q Retire la tapa superior e inferior.
• Retire el UX-910 si lo ha instalado. (p. 73)
w Retire la placa protectora.
e Retire el cable de conexió n del J1761 en la unidad
MAIN. Conecte el cable al J1 en la UT-106.
El cable entre J1221 en el MAIN y J1 en la unidad
DSP, tienen que ser fijados en la ranura del chassis
(ver diagrama abajo).
De lo contrario, el cable puede ser dañ ñ ado al volver
a poner la placa protectora en su posició n original.
r Inserte el cable de conexió n (P1) desde el UT-106 hasta
J1761 en la unidad MAIN.
t Inserte el cable al J3 en el UT-106 y al
J1781 en la unidad MAIN.
•Tenga cuidado en la direcció n del conductor.
• Enganche la cinta velcro al UT-106 y a la placa protectora
de la unidad PLL.
y Vuelva a colocar la placa protectora, tapa superior y
tapa inferior en la posició n original.
Placa protectora
Unidad PLL
J3
UT-106
Tenga cuidado en la
direcció n del conductor.
Unidad MAIN
Fijar el cable en la ranura
J1
J1
J1781
P1
J1761
