1 . Extraiga el tubo de
entrada del envase y
cierre las tres (3) pinzas
blancas del tubo de
entrada .
PRECAUCIÓN: El puerto de conexión rápida debe estar abierto antes de insertar el tubo
de conexión rápida. Para abrir, presione la palanca de la parte superior del puerto.
5 . Conecte el tubo de conexión rápida del sensor de presión al puerto de la Fill Chamber
(cámara de llenado) de la bomba FMS VUE II . El conector encaja cuando está bloqueado .
6 . Coloque la Fill Chamber (cámara de llenado) en el soporte debajo de la conexión del
sensor de presión (Figura 7) . Debe estar cerrada la abrazadera de la cámara de presión .
7 . Cierre la puerta de la bomba .
4

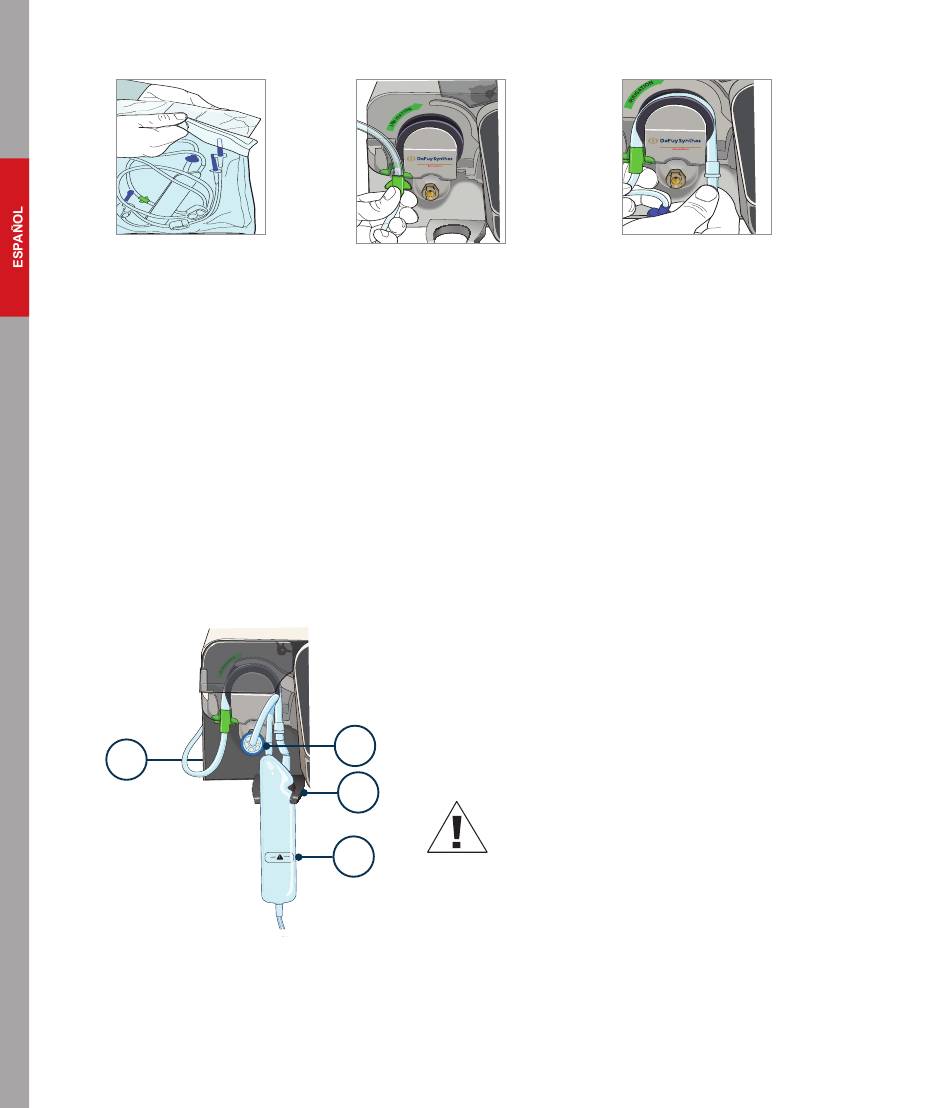

Figura 7. Colocación de la Fill Chamber
MITEK SPORTS MEDICINE
COMPANIES OF
2 . Levante la tapa y
coloque el bloqueo
automático verde
tubo en la ranura
correspondiente de la
bomba .
1
4
2
3
PRECAUCIÓN! Cuando coloque la Fill Chamber
(cámara de llenado) en el soporte, asegúrese
de que el símbolo de la Fill Chamber (cámara
de llenado) (3) esté orientado hacia el usuario
y de que el tubo no esté retorcido. Si la coloca
mal, el tubo podría retorcerse y se obstruiría el
flujo de líquido.
3 . Disponga el tubo alrededor del
rodillo y céntrelo .
del
4 . Tire despacio del tubo y
verde
encaje el acople del tubo que
hay en el extremo opuesto
al bloqueo automático
manteniendo la tensión en el
tubo .
1 Tubo de conexión rápida en el puerto
Soporte de la Fill Chamber (Cámara
2
de llenado)
3
Símbolo de la Fill Chamber
4 Puerto de conexión rápida
¡ADVERTENCIA! No invierta la Fill
Chamber (cámara de llenado) en
ningún momento.
