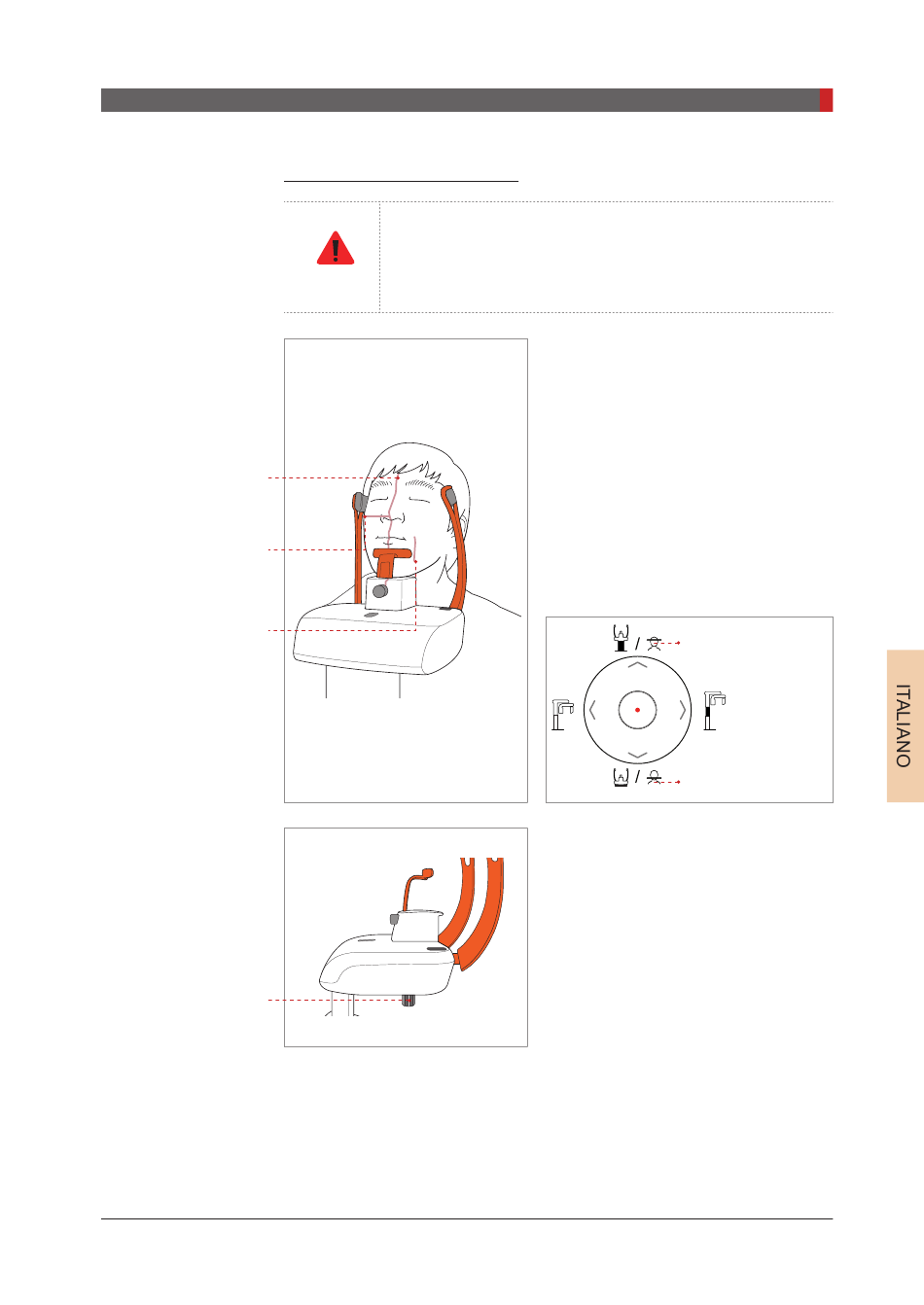

Raggio laser del
piano sagittale medio
Raggio laser del
piano di Francoforte
Raggio laser canino
Regolazione della
leva per raggio laser
del canino
Manuale utente PaX-i3D Green (PHT-60CFO)
Allineamento dei raggi laser
Fare attenzione a non proiettare i raggi laser direttamente
negli occhi del paziente in quanto possono danneggiare
WARNING
gravemente la vista.
3 Acquisizione di immagini PANO
1. Raggio laser del piano sagittale medio:
Posizionare il raggio laser del piano
sagittale medio al centro del viso del
paziente per impedire ingrandimenti sul
lato sinistro o destro nell'immagine finale.
2. Raggio laser del piano di Francoforte:
Il raggio laser del piano di Francoforte
va dalla punta dell'orecchio alla punta
del naso quando la testa del paziente è
inclinata all'indietro di 10 –15 °.
Pulsante Raggio laser del
piano di Francoforte SU
Pulsante Raggio laser del
piano di Francoforte GIÙ
3. Raggio laser canino: Chiedere al
paziente di sorridere per posizionare
correttamente il raggio laser canino al
centro del canino del paziente.
