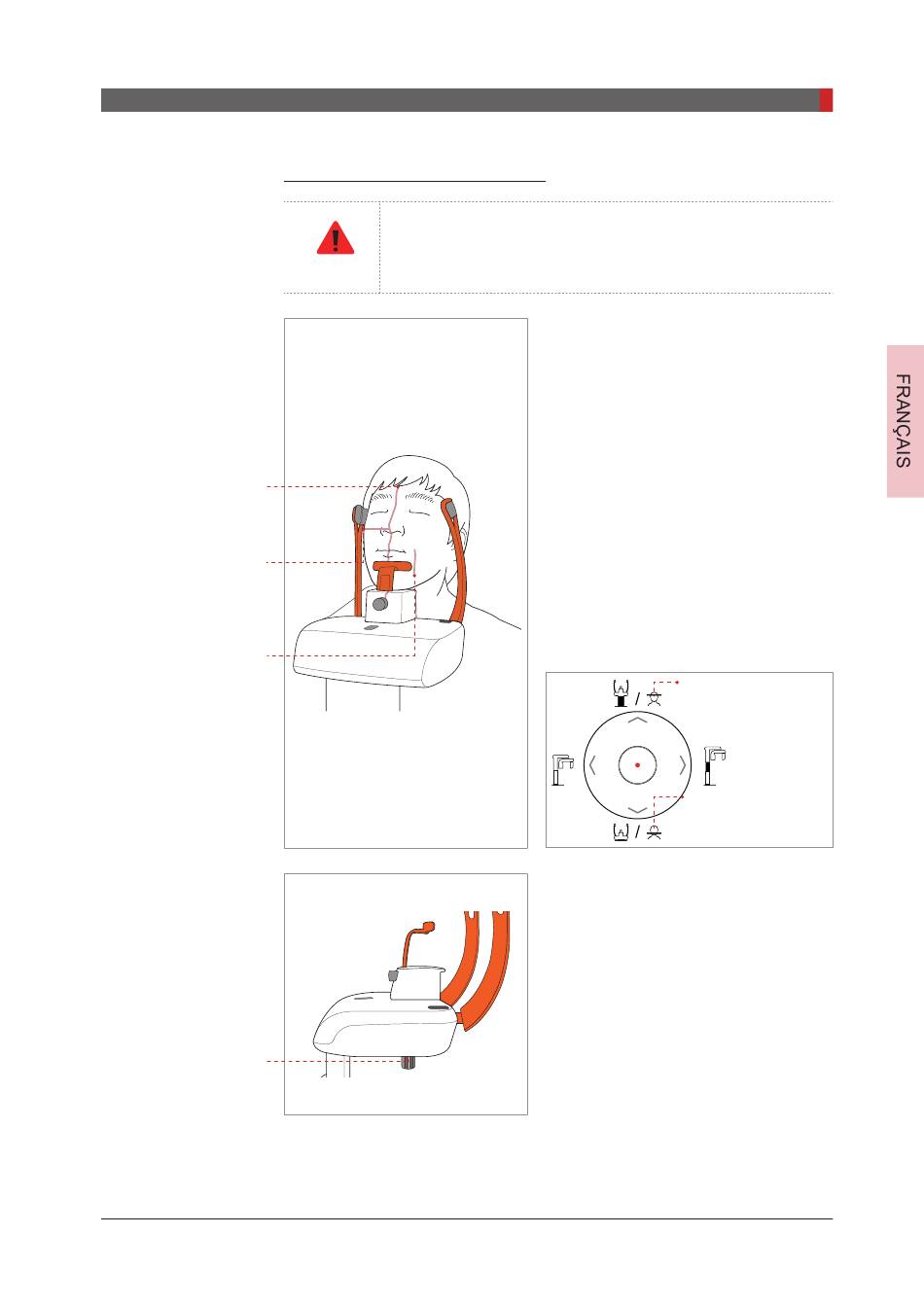

Faisceau laser de
positionnement du
plan médio-sagittal
Faisceau laser de
positionnement du
plan de Francfort
Faisceau laser de
positionnement des
canines
Levier de réglage
du faisceau laser de
positionnement des
canines
Manuel d'utilisation du PaX-i3D Green (PHT-60CFO)
Alignement des faisceaux laser
Veillez à ne pas diriger les faisceaux laser directement dans
les yeux du patient : vous risqueriez de lui occasionner des
WARNING
lésions oculaires graves.
3 Acquisition d'images panoramiques (PANO)
1. Faisceau laser de positionnement
du plan médio-sagittal : Dirigez le
faisceau laser de positionnement du plan
médio-sagittal vers le centre du visage du
patient afin de prévenir le grossissement
des bords gauche et droite de l'image
finale.
2. Faisceau laser de positionnement
du plan de Francfort : le faisceau laser
du plan Frankfurt doit être situé entre
le haut de l'oreille et l'extrémité nasale
lorsque la tête du patient est inclinée
vers l'arrière de 10 à 15 °.
3. Faisceau laser de positionnement
des canines : Demandez au patient
d e s o u r i r e a f i n d e p o u v o i r d i r i g e r
correctement le faisceau laser de
positionnement des canines vers le
centre des canines du patient.
Bouton HAUT du faisceau
laser de positionnement du
plan de Francfort
Bouton BAS du faisceau
laser de positionnement du
plan de Francfort
