Raggio laser del
piano sagittale medio
Raggio laser del
piano di Francoforte
Raggio laser canino
Regolazione della leva
per il laser del canino
Manuale utente PaX-i3D Green (PHT-60CFO)

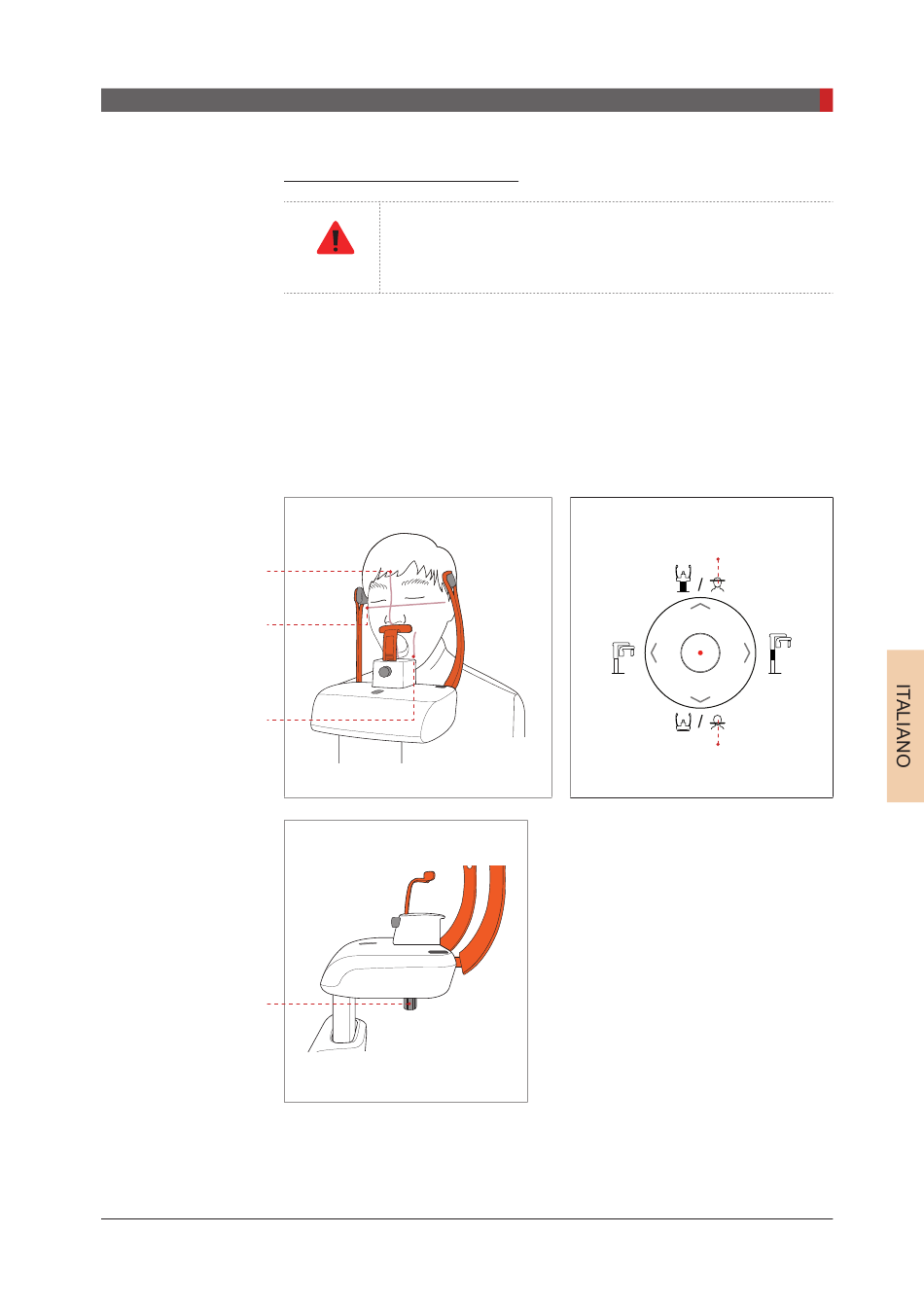

Allineamento dei raggi laser
Fare attenzione a non proiettare i raggi laser direttamente
negli occhi del paziente in quanto possono danneggiare
WARNING
gravemente la vista.
1. Raggio laser del piano sagittale medio: Posizionare il raggio laser del
piano sagittale medio al centro del viso del paziente per impedire ingrandimenti
sul lato sinistro o destro nell'immagine finale.
2. Raggio laser del piano di Francoforte: Posizionare la testa del paziente
in modo che il piano di Francoforte sia allineato con il raggio laser del piano di
Francoforte.
3 Acquisizione di immagini PANO
Pulsante Raggio laser del
piano di Francoforte SU
Pulsante Raggio laser del
piano di Francoforte GIÙ
3. Raggio laser canino: Chiedere al
paziente di sorridere per posizionare
correttamente il raggio laser canino al
centro del canino del paziente.
