Pannello Posteriore - Sony HR Trinitron PVM-20M7MDE Instrucciones De Uso

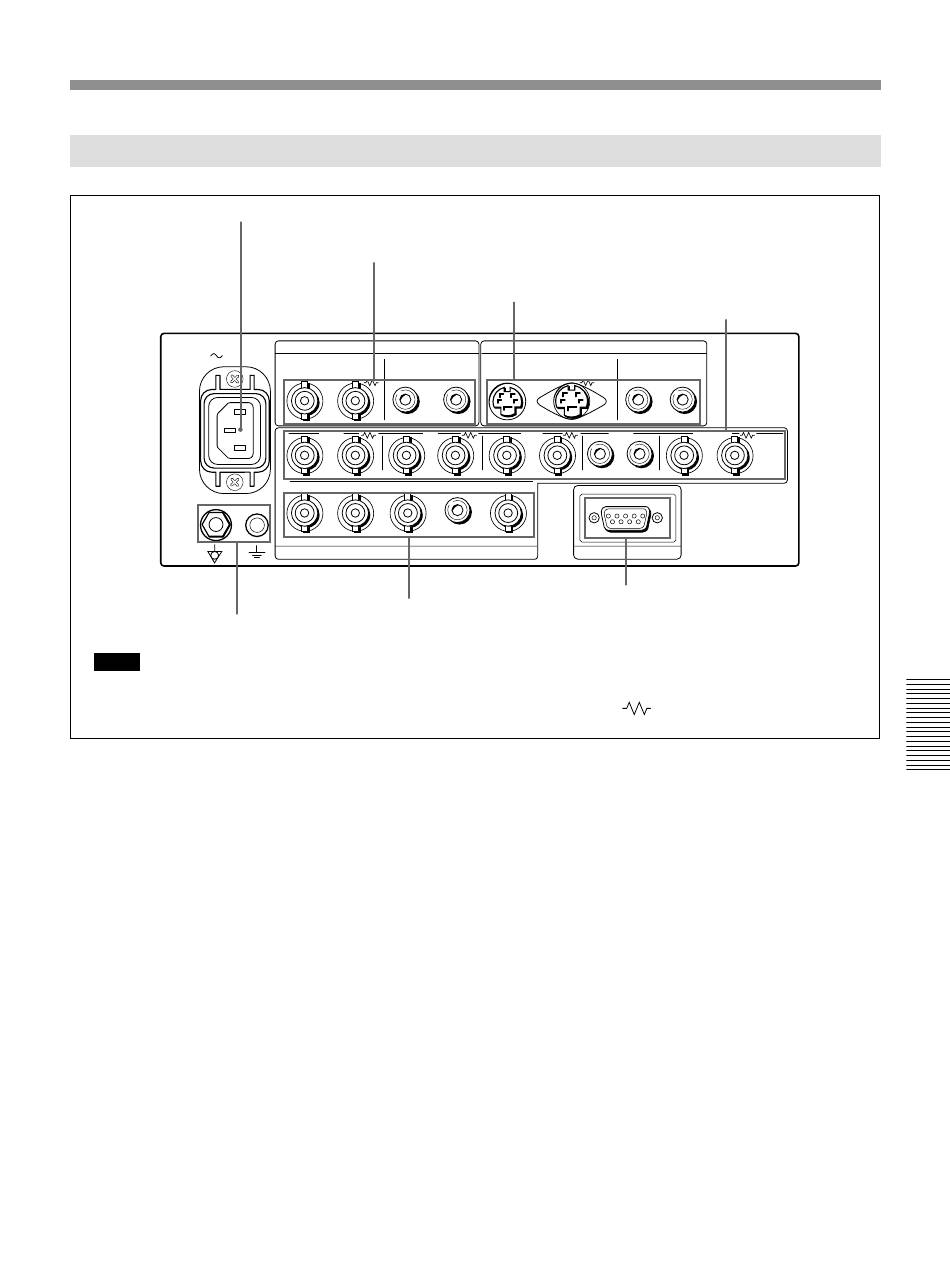

Pannello posteriore

1
AC IN
7
Terminale di
massa 1/Y
Nota
Prima di effettuare il collegamento dell'apparecchiatura video,
vedere le indicazioni riportate in "Informazioni importanti
per la scicurezza nell'uso in ambiente sanitario" a pag.
122.
1 Connettore di alimentazione (⁄AC IN)
Collegare a questo connettore e ad una presa a muro il
cavo di alimentazione CA in dotazione.
2 Connettori di linea A (LINE A)
Connettori di ingresso per i segnali video e audio
composti e i loro connettori di uscita a ciclo aperto.
Per controllare il segnale di ingresso inviato a questi
connettori, premere il tasto di linea A (LINE A) posto
sul pannello anteriore.
Connettore di ingresso VIDEO IN (tipo BNC)
Collegare al connettore video di uscita
dell'apparecchiatura video utilizzata, ad esempio un
videoregistratore o una videocamera a colori. Per il
collegamento a ciclo aperto, collegarlo al connettore di
uscita video di un altro monitor.
Connettore di alimentazione
(⁄AC IN)
2
Connettori di
linea A (LINE A)
LINE A
VIDEO AUDIO
IN OUT IN
A R/R–Y G/Y
IN OUT IN
B R/R–Y G/Y B/B–Y
IN IN IN
RGB/COMPONENT
6
Connettori di RGB/
componente B
(RGB/COMPONENT B)
3
Connettori di
linea B (LINE B)
LINE B
Y/C
OUT IN OUT
B/B–Y AUDIO
OUT IN OUT IN
AUDIO EXT SYNC
RS-232C
IN IN
REMOTE
5
(Il contrassegno
Connettore di uscita VIDEO OUT (tipo BNC)
Connettore di uscita a ciclo aperto del connettore
VIDEO IN. Collegare al connettore di ingresso video
di un videoregistratore o di un altro monitor.
Quando il cavo è collegato a questo connettore, viene
automaticamente rilasciata la terminazione automatica
a 75-ohm, e il segnale inviato al connettore VIDEO IN
viene emesso da questo connettore.
Connettore di ingresso AUDIO IN (presa fono)
Collegare al connettore di uscita audio di un
videoregistratore o di un altro apparecchio. Per un
collegamento a ciclo aperto, collegare all'uscita audio
di un altro monitor.
Connettore di uscita AUDIO OUT (presa fono)
Uscita a ciclo aperto del connettore AUDIO IN.
Collegare al connettore di ingresso audio di un
videoregistratore o di un altro monitor.
4
Connettori di RGB/componente
A (RGB/COMPONENT A)
AUDIO
IN OUT
EXT SYNC
OUT IN OUT
Connettore telecomando
(REMOTE) RS-232C
indica la terminazione automatica.)
131
